酷樂視X1 LED微型投影機拆解

內容導航：第1頁：酷樂視X1 LED微型投影機拆解(1)第2頁：酷樂視X1 LED微型投影機拆解(2)第3頁：酷樂視X1 LED微型投影機拆解(3)第4頁：酷樂視X1 LED微型投影機拆解(4)　　分頁瀏覽 | 全文瀏覽

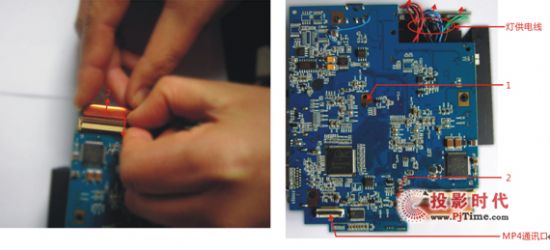

   接下是拆主板：首先拆掉屏線，屏線有扣子，因此在松開壓線蓋時，屏線需向上抬一點才可以取下來；然后再拆掉3根燈供電線（注意位置）；最后再拆掉固定主板的2個螺釘，主板就可以取下來了。

    主板視頻處理芯片采用Silicon image (SILICON,硅映)公司生產的芯片（硅映總部位于加州森尼維耳市，是高清內容安全傳輸、顯示和存儲的領軍者），該芯片性能不錯；DLP核心芯片當然是DLP公司的，這個是綁定的芯片，不能替換的；自動梯形校正的角度傳感器依舊采美芯半導體的雙軸角度傳感器，精度不錯。其余排線接口在恢復時一定要對應，否則可能會損壞機器了。

    接下來我們再看下光機，光機側面是DMD顯示芯片，采用RGB三色光源，可避免DLP采用色輪的彩虹現象。

    最后只剩下一個底殼了，底殼上只有一個喇叭。

拆解總結：

    優點：

    1.         整機內部工藝較好；

    2.         DLP+RGB三色光源帶來鮮艷的色彩、較高的對比度；

    3.         接口豐富，多媒體功能強大；

    4.         帶自動梯形校正功能，方便使用；

    5.         采用雙遙控接收，遙控接收范圍大大增強；

    缺點：

    1.         使用U盤時需要轉接線，不方便；
