酷樂視X1 LED微型投影機拆解

內容導航：第1頁：酷樂視X1 LED微型投影機拆解(1)第2頁：酷樂視X1 LED微型投影機拆解(2)第3頁：酷樂視X1 LED微型投影機拆解(3)第4頁：酷樂視X1 LED微型投影機拆解(4)　　分頁瀏覽 | 全文瀏覽

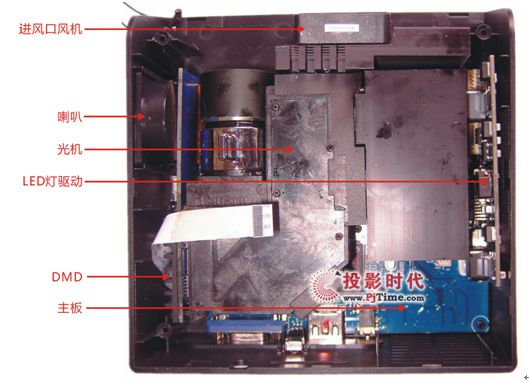

  電路版放在低部、側面，看起來相當簡潔，整個機器工藝控制不錯；光機體積較大，占據了80%空間，看來要得到較高的亮度，目前體積還是小不下來的（包裝目前LG、三星體積也大）。

    接下來我們繼續向下拆，下一步將會把整個光機、電路板取出來，拆掉6個螺釘，其中5號螺釘是隱藏在PVC下面，需要撬起來才能找到該螺釘，注意幾個螺釘有些規格是不一樣的，取的時候一定要注意螺釘位置。

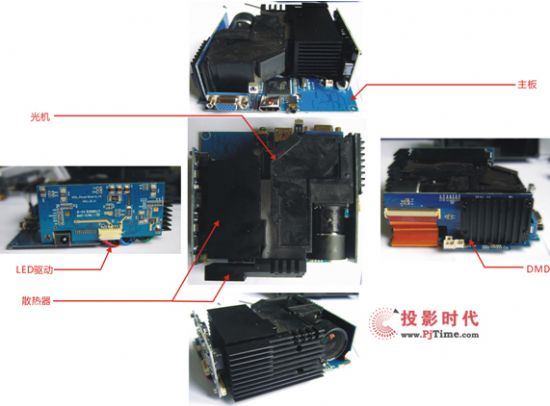

    取出光機、電路板后，除了MP4板外，整個關鍵性的器件均在此“內膽”上，主板是上在光機上的，側板固定在主板上的。
