酷樂視X1 LED微型投影機拆解

酷樂視X1 LED微型投影機拆解(1)

    在LED微型投影機行業中，微型投影機的顯示技術大致分為兩大類，一類是性價比較高的LCOS技術，一類是性能更佳的DLP技術。前者主要是大陸及港臺地區的廠家所追捧，而后者這是世界級大公司的最愛；DLP技術的優勢在相同面板尺寸、電源功率情況下，亮度更高（一般高出50%以上），對比度更好（一般會比LCOS技術的產品提高400%以上），而且因為沒有LCOS必須處理偏振的一系列問題，簡單很多，不會出現LCOS常見的色不均勻等現象。不過,DLP技術的明顯缺點是價格偏高，所以往往顯得性價比不夠好，這也是國內廠家主攻LCOS產品的原因。

    之前我們拆解過COOLUX（酷樂視）LCOS投影，讓大家對LED+LCOS微型投影內部有了一個基本認識，我們再次拆解DLP系列微型投影機，讓大家對DLP投影結構也有個初步的認識；今天還是選取COOLUX（酷樂視）公司生產的X1機型為背景進行拆解，X1機型是COOLUX(酷樂視)公司與美國德州儀器公司（TI）合作歷時近半年的產品，也是該公司首款LED+DLP微型投影�？針芬昘1基于0.45寸SVGA規格微投專用DMD，亮度指標是最大的賣點，有望超過目前全球主流的200流明（三星P410B為170流明，LG HS200、宏基K11均為200流明），達到240流明，這基本上是SVGA水平的極致亮度，工作在“演示模式”下，可以提供3—10人小型會議所需的足夠亮度，更能在家庭環境投放120寸的明亮畫。言歸正傳，我們開始DLP的拆解工作。

拆解工作馬上開始

    外包裝

    該產品的包裝整體以紅色為主，大氣時尚，包裝上體現出該機的特點，當然最關心產就是燈泡壽命了，包裝上已經告訴你了，一般情況下是無需更換燈泡的，強！

    包裝箱內部：左邊裝的是投影機，投影機采用珍珠棉泡沫，防震效果不錯，右邊是一個附件盒：

酷樂視X1 LED微型投影機拆解(2)

包裝附件

    整個附件包括：適配器、電源線、AV線、VGA線、遙控器、OTG線、USB線，說明書、保修卡；，

    開始拆機：

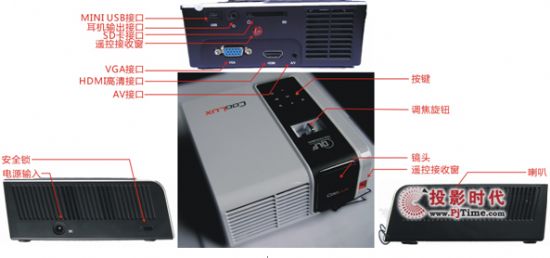

    首先認識下該機器，信號接口均在后面，側面是電源輸入孔，可以看出該機是前后2個接收頭，接收范圍更廣。

    打開機器上蓋：拆掉3個橡膠腳墊，露出3個螺釘固定孔，拆掉3個螺釘，就可以取掉上蓋，由于上下殼體間有扣位（共3個），因此取下螺釘后看后面一幅圖，看下扣位在哪個地方，撬松扣位后方可取出上蓋。

    松下扣位后，注意不要拿開，需取掉排線、遙控接收頭、風機供電線，然后才能取下外殼。

    取掉上蓋上6個MP4板固定螺釘，可以取下MP4板，該MP4板采用F16方案，該方案視頻支持格式很多，基本上網上的視頻格式均支持，可解碼到768P分辨率的視頻，而且該機內置4G內存，可以拷貝幾部電影，非常方便，同時該MP4還內置幾個小游戲，閑時也可以玩玩 ：

酷樂視X1 LED微型投影機拆解(3)

  電路版放在低部、側面，看起來相當簡潔，整個機器工藝控制不錯；光機體積較大，占據了80%空間，看來要得到較高的亮度，目前體積還是小不下來的（包裝目前LG、三星體積也大）。

    接下來我們繼續向下拆，下一步將會把整個光機、電路板取出來，拆掉6個螺釘，其中5號螺釘是隱藏在PVC下面，需要撬起來才能找到該螺釘，注意幾個螺釘有些規格是不一樣的，取的時候一定要注意螺釘位置。

    取出光機、電路板后，除了MP4板外，整個關鍵性的器件均在此“內膽”上，主板是上在光機上的，側板固定在主板上的。

酷樂視X1 LED微型投影機拆解(4)

   接下是拆主板：首先拆掉屏線，屏線有扣子，因此在松開壓線蓋時，屏線需向上抬一點才可以取下來；然后再拆掉3根燈供電線（注意位置）；最后再拆掉固定主板的2個螺釘，主板就可以取下來了。

    主板視頻處理芯片采用Silicon image (SILICON,硅映)公司生產的芯片（硅映總部位于加州森尼維耳市，是高清內容安全傳輸、顯示和存儲的領軍者），該芯片性能不錯；DLP核心芯片當然是DLP公司的，這個是綁定的芯片，不能替換的；自動梯形校正的角度傳感器依舊采美芯半導體的雙軸角度傳感器，精度不錯。其余排線接口在恢復時一定要對應，否則可能會損壞機器了。

    接下來我們再看下光機，光機側面是DMD顯示芯片，采用RGB三色光源，可避免DLP采用色輪的彩虹現象。

    最后只剩下一個底殼了，底殼上只有一個喇叭。

拆解總結：

    優點：

    1.         整機內部工藝較好；

    2.         DLP+RGB三色光源帶來鮮艷的色彩、較高的對比度；

    3.         接口豐富，多媒體功能強大；

    4.         帶自動梯形校正功能，方便使用；

    5.         采用雙遙控接收，遙控接收范圍大大增強；

    缺點：

    1.         使用U盤時需要轉接線，不方便；
