高品質LED顯示屏為什么要做校正

    高品質的LED顯示屏為了達到最佳的畫面質量，通常需要進行亮度與色彩的校準，使得LED顯示屏點亮后的亮度、顏色一致性達到最佳，那么高品質的LED顯示屏為什么要做校正，應該如何進行校正。

    首先要了解肉眼感知亮度的基本特性。人的眼睛實際感覺到的亮度與一塊LED顯示屏實際發出的亮度，不是成線性關系，而是一種非線性關系。

    例如，肉眼看一塊實際亮度為1000nit的LED顯示屏，我們把亮度降低到500nit，實際亮度降低了50%，但是肉眼感知亮度不是線性下降到了50%，而是感覺僅僅下降到73%。

    肉眼感知屏幕亮度與LED顯示屏的實際亮度這條非線性的曲線，被稱作伽馬曲線(如圖1)。從伽馬曲線能夠看到，肉眼對亮度變化的視覺體驗是比較主觀的，與LED顯示屏實際上亮度變動幅度并不一致。

圖1伽馬曲線

    下面再來了解肉眼對色彩感知改變的特點。圖2是CIE色度圖，顏色可以用色坐標或者光的波長來表示，例如常見的LED顯示屏的波長，紅色LED為620納米，綠色LED為525納米，藍色LED為470納米。

    通常情況下，在均勻色彩空間中，肉眼對于色差的寬容度是△Euv=3，也被稱為視覺可感知色差，當LED之間的色差小于此數值時，被認為差異性不大，當△Euv>6表示肉眼感覺到兩色之間的嚴重色差。

    或者一般來說波長差異超過2-3納米時，肉眼可以感覺到色差，但是肉眼對于不同顏色的敏感程度還是存在差異，不同的顏色肉眼能感覺到的波長差距是不固定的。

    圖2 色度坐標圖

    通過肉眼對亮度、顏色變化規律來看，LED顯示屏需要把亮度、色彩差異保持在肉眼感受不到的差異范圍以內，這樣肉眼觀看LED顯示屏的時候才會感到亮度、顏色一致性較好。

    例如Voury卓華以獨家反伽馬校正技術和逐點亮度校正技術，破解大屏幕顯示統一性難題，可以應用于各種類型的LED顯示屏，包括室內和室外、高清晰度和低清晰度等不同類型的產品。通過該技術的應用，LED顯示屏可以呈現出保障低亮高灰顯示效果，使動態畫面顯示的更加真實自然，均勻一致，提高觀看體驗。

    一般LED顯示屏實際選用的LED封裝器件的亮度范圍、波長范圍可能比以上理想的范圍要大，這就導致了肉眼可能看出LED發光芯片的亮度、顏色差異。

    另外一種情況是COB封裝，雖然LED發光芯片的來料亮度、波長都可以控制在理想的范圍內，但是也會導致亮度、顏色的不一致。

    LED顯示屏的逐點校正

    為了解決LED顯示屏的這種不一致性，提高顯示質量，可以采用逐點校正技術。

    逐點校正

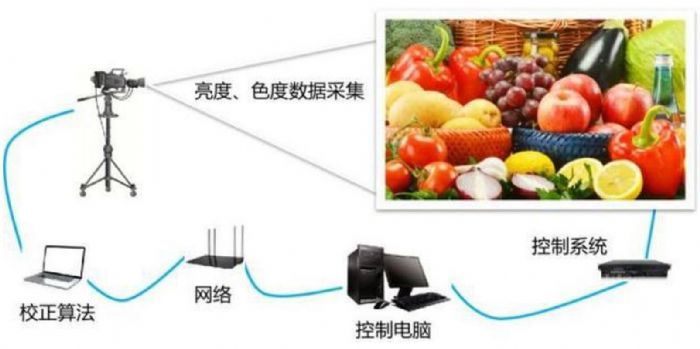

    逐點校正是基于對LED顯示屏上的每一個像素點的亮度和顏色數據信息進行采集，給出每一個基色子像素的校正系數，把它發送給顯示屏的自動控制系統，由控制系統應用校正系數，完成對每一個基色子像素的差異化驅動，從而提高顯示屏的亮度、色度的均勻性和色彩保真度。

    Voury卓華LED顯示屏配備的逐點校正系統會對每個顯示屏單元板中的每個像素進行單獨控制，包括其亮度和顏色的控制，以獲得前所未有的均勻度，實現成千上萬LED像素點能達到一模一樣的發光特性。單模塊亮度、色度校正技術很好的解決了屏體更換模塊后，新模塊與舊模塊之間的色差和亮度不均勻問題。
