從1080p到LED！07年10大平板技術解析

采用奇美面板的東芝42C300C，全高清，畫質得到很多用戶的稱贊

索尼的目前擁有4個系列的全高清產品線，非全高清產品線則縮減到2條

全高清PDP全面反擊站打響

等離子發光原理圖

等離子的氣室結構特寫

松下07年在日本推出的第一代全高清等離子

國內上市的松下50寸全高清等離子畫質相當不錯，但42寸的畫質明顯遜色

日立的全高清等離子機型起步尺寸是50寸

LED背光源譜寫液晶電視新篇章

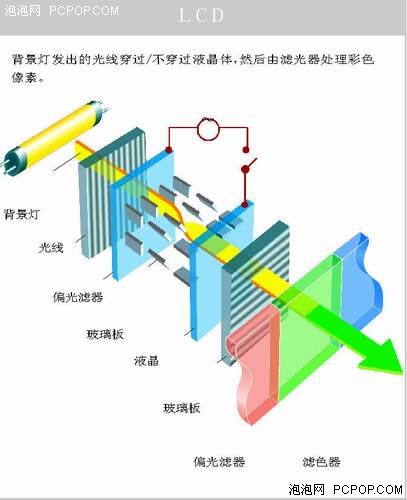

液晶的成像原理

LED成像原理

RGB-LED背光源

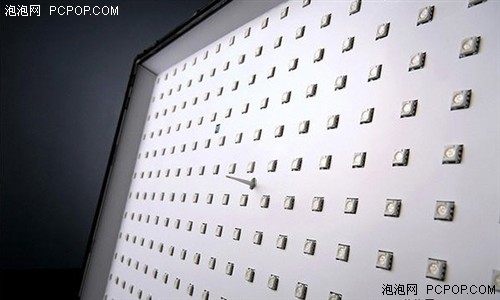

    索尼70X300A上使用的RGB-LED背光放大圖，每一組由2個綠光、1個紅光和1個藍光LED元件組成。

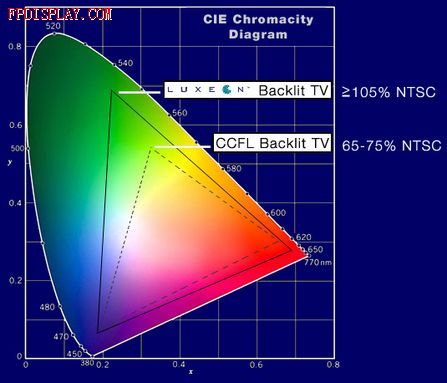

LED背光和傳統背光液晶色域范圍的對比

    采用RGB-LED背光源的另一個好處是可以取消普通液晶電視上必配的RGB彩色濾光膜，進一步降低屏幕亮度和生產成本。采用了RGB-LED背光源的液晶電視，可以通過采用合理的場序（Field Sequential）技術，利用人類的視覺暫停效應，直接利用RGB三色光源實現最終混色，達到全彩顯示的效果。而通過對一副完整彩色畫面中紅綠、紅藍色彩的交替顯示技術，能避免藍綠像素干擾的問題，進一步提高電視的色域范圍，達到接近122%等比NTSC色域的標準。

    此外，在傳統CCFL背光源中很難實現的背光亮度分區域控制、高開關響應時間，都可以在LED背光源的電視上輕松實現，由此帶來的畫面對比度和灰階性能的巨大提升，也具有顯著的意義。

    在目前國內市場上，消費者可以見到的采用RGB-LED背光源的電視主要有索尼的70X300A和三星的LA70F91B這兩款。它們的共同特點是體積巨大——屏幕尺寸高達70寸、售價高昂——均高于40萬人民幣的零售價格。雖然絕大多數的消費者都無法接受如此高昂的價格，但毫無疑問的是，它們的出現給日趨成熟的液晶市場和眾多的普通消費者帶來了新的希望：如果主流尺寸的液晶電視都改用RGB-LED背光源，那么整個平板行業將出現整體性的質的飛躍，而和等離子陣營持續了多年的拉鋸戰，也將會因為RGB-LED的普及打消等離子咸魚翻身的任何一絲幻想。而目前我們所能期待的，就是RGB-LED背光源的及早量產和成本的大幅下降。

    編輯點評：LED背光源技術真的非常有效，對畫質的改善作用也相當?shù)娘@著。因此，筆者非常的期待LED技術能早日實現量產，并且從現在將近4倍于普通CCFL光源的價格，下降到足夠普及的水平�？紤]到在LED領域同樣存在的“摩爾定律”，相信距離這天并不會太過遙遠。LED背光技術入選07年平板領域十大技術，絕對當之無愧。

4.CCFL背光源改進技術

    液晶電視背光源性能的重要性我們已經非常清楚，而面對普及仍要時日的LED背光源，立足現有CCFL背光源，對其升級改造就成了一條最便捷、最易實現的方法，因此在2007年，我們看到了CCFL背光源改進技術，并且被索尼、夏普、TCL等一線廠商共同采用。

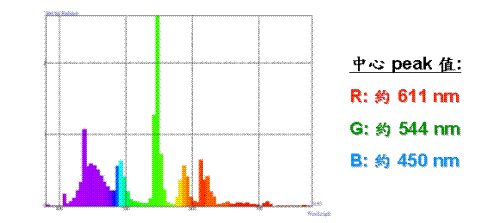

    CCFL光源，又叫冷陰極熒光燈管。液晶電視上采用的CCFL光源，從其發光原理上看，和日常生活中常見的日光燈并沒有太大區別，都是利用電極激發封閉燈管中的各種氣體產生以紫外線，用紫外線激發燈管壁上的熒光粉而實現發光。傳統液晶電視使用的CCFL背光源光學特性并不是非常理想，表現在光譜上，就是決定電視最終成像質量的RGB三原色色度不純，而表現在最終畫面上，就是色彩不夠鮮艷，暗淡、失真；色域范圍小，只有NTSC等比72%左右。

    改進型CCFL光源的出現，從本質上說就是提高背光源的發光質量，使之發出的光線中RGB成分更加接近標準的色彩，從而提升電視機畫面的色彩效果和色域范圍。要實現這一目標，主要手段是通過在普通CCFL光源中添加新的物質，或者使用發光性能能高的熒光粉。

    在索尼和TCL的很多液晶產品中，都使用了一種名為“WCG-CCFL”的技術，即Wide Colour Gamut-CCFL光源。這種技術是利用在普通CCFL光源的基礎上，添加新的物質“磷”，實現更加優秀的發光質量，達到NTSC等比92%左右的廣色域范圍；而夏普的四波長背光源技術，也是改進了傳統CCFL光源在紅色上表現力較弱的缺陷，通過使用頻譜中含有深紅色成分的新型CCFL光源，提高畫面的整體色彩，特別是紅色圖像的表現力。

    當然，改進現有CCFL光源的方法還不止以上兩種。例如臺灣的液晶面板大廠奇美，已經研發出“ViVitouch Color”技術，通過CCFL燈管與彩色濾光片的最佳化，可將色域提升到NTSC等比100%的水平；而另一大廠友達則是運用高色域的背光模組及“HiColor”技術，使得其色域表現超越了NTSC等比92%的水平。因此在明年的市場上，除了高端的LED背光液晶，我們將會看到更多的采用改進型CCFL光源的液晶電視，也將享受到廣色域帶來的鮮艷而真實的畫面。

    編輯點評：改進型CCFL光源目前已經發展到比較成熟的階段，電視廠商也不需要增加太多的成本就可以實現從普通CCFL光源到高色域CCFL光源的切換。僅僅需要少量的經濟投入，就能獲得物超所值的性能回報，這種以小博大的好事，那么我們又有什么理由去拒絕它呢？

5.第一臺商用化有機EL電視發售

    在2007年，除了人們早已耳熟能詳?shù)囊壕�、等離子，又有一個新的名詞出現在人們的視線中，那就是“有機EL”顯示技術。

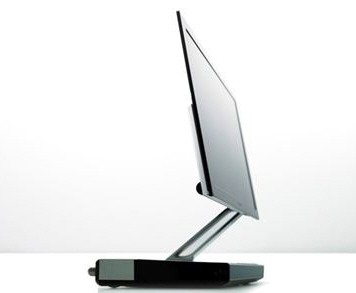

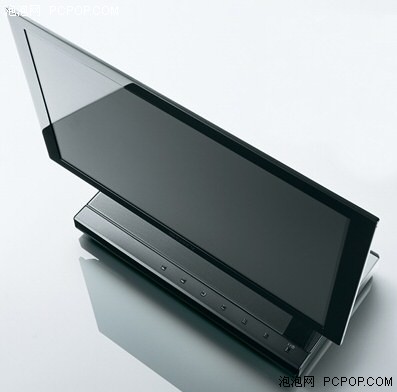

    2007年歲末，在平板時代沒有掌握到面板核心技術的索尼，以領先競爭對手數年的優勢，正式推出了全球首款商用化的有機EL電視“XEL-1”，標志著有機EL技術正式進入平板電視領域。

    雖然XEL-1的屏幕尺寸只有11寸、雖然看起來更像是一臺液晶顯示器，雖然售價高達20萬日元，XEL-1的推出仍然在全球掀起了一股有機EL的旋風。而索尼每月2000臺的產量，現在也只能滿足日本本土的需求，連歐美市場的消費者，也要再等上幾個月才能享受到有機EL技術帶來的顛覆性視覺感受。

    和不能主動發光的液晶技術不同，有機EL又名OLED（Organic Light Emitting Display有機發光顯示器），這是一種可以主動發光的顯示技術�？梢园l(fā)光的有機半導體材料在電壓的作用下，通過載流子的注入與復合發光。與液晶技術相比，有機EL的主要優點有：

一，有機EL可以自身發光，而LCD則不能。所以有機EL比LCD要亮得多，對比度更大，色彩效果更加豐富。

二，LCD需要背景燈光點亮，而有機EL只需要點亮的單元才加電，并且電壓很低，更加節能。

三，有機EL所需材料很少，制造工藝簡單，量產時的成本要比LCD節省20%。

四，有機EL也沒有視角范圍的限制，可視角度一般可達到160度，重量比LCD也輕得多。有機EL還可彎曲，應用范圍極廣。

    正因為擁有比液晶多的多的優點，有機EL顯示設備不僅是各種移動產品最理想的顯示設備，同時也非常適合對畫質要求苛刻的電視領域。

    雖然索尼已經推出了正式商用化的有機EL電視，但是并不意味著有機EL技術將以很快的速度普及。事實上，索尼公司在推出這款有機EL電視背后，凝聚了大量的人力、物力和時間的投入。而目前全球范圍內，也只有索尼、三星、愛普生等少數廠商掌握。目前在有機EL技術普及方面最大的障礙，主要體現在面板的壽命、元件老化不同步以及大尺寸成本過高這幾個方面。而依據多家專業機構的預測，要到2013年，有機EL技術才能真正開始普及。因此從現在到2013年這5年時間內，我們要做的只能是耐心等待。

    編輯點評：有機EL電視雖然在2007年風光百出，但是擺在它面前的困難實在是太多。索尼這次盡管以20萬的高價在賣XEL-1，但估計仍屬一項賠錢賺吆喝的買賣。對于有機EL電視的明天我們毫不懷疑，但是對于我們何時才能真正享受到足以秒殺現有所有平板的有機EL電視，我們心里還是充滿了不確定想法。

6.100/120Hz倍頻技術

    液晶電視的拖尾問題一直以來都是一個讓廠家和消費者都頗感頭疼的問題。而從目前的技術條件看來，要想解決液晶電視的拖尾問題主要有兩個途徑：一是盡量提高液晶分子的響應時間;另一個就是通過電視機內部電路處理技術的改進，在一定程度上彌補拖尾的問題。而在2007年迅速普及的100/120Hz倍頻技術，就是基于后面一個思路：通過提升電視機每秒顯示的圖像幀數到100Hz或120Hz，以改善圖像抖動的程度，進一步提高圖像的穩定性。而這項技術在提升液晶電視的動態顯示效果方面，確實能起到一定的作用。在明年奧運各項激烈的體育賽事高質量回放需求的刺激下，各大液晶電視廠商對100/120Hz倍頻技術的推廣力度也出現了空前的高漲。

    目前全球范圍內存在的電視制式主要有PAL制、NTSC制和SECAM這三大類，其中PAL制是我國和歐洲的廣播電視標準制式，NTSC制式是北美市場的標準，SECAM則在俄羅斯、法國等少數國家使用。在PAL制規范中，標準的電視信號是按照每秒25幀畫面的格式傳播，每幀畫面由電視機按照奇數行和偶數行分2場掃描，因此電視機要在1秒鐘內掃描50場圖像，即50Hz。在NTSC制式中，電視信號則包含了每秒30幀的畫面，電視機按照每秒60場即60Hz的頻率進行圖像還原。而100/120Hz倍頻技術，就是針對PAL制和NTSC制式的圖像信號進行倍頻的一項技術。

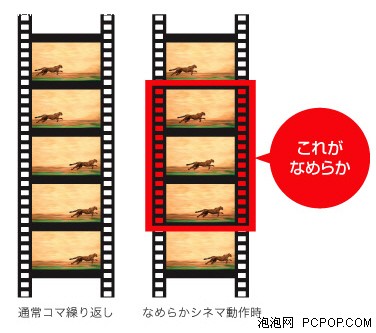

    目前各個品牌的倍頻技術，基本上都采用了比較先進的智能插幀技術。這種技術主要是通過對相鄰兩幀圖像的智能分析，由ME/MC(運動預算及運動補償)電路系統重新生成一個介于原始兩幀圖像之間的過渡幀。由此實現更加平滑的動作過程，也能減少每幀圖像間的抖動情況，提高畫面的穩定性和動態清晰度。

    除了電路端的智能插幀技術，要實現真正的100/120Hz倍頻技術還需要高刷新率電視面板的支持。也就是說，電視機不僅要擁有每秒顯示100/120幅圖像所需的處理能力，還需要能夠每秒重復顯示100/120次畫面的液晶面板，只有兩者同時實現，才能實現真正的倍頻效果，體現倍頻帶來的好處。

    在2007年中，影響到100/120Hz倍頻技術全面開花的關鍵因素正是來自于液晶面板方面。和全高清1080p規格在電視液晶面板上的普及程度相比，大部分100/120Hz的液晶屏分辨率還只能做到1366×768，既能滿足全高清規格，又能實現100/120Hz刷新率的面板型號并不多見，這也導致了在2007年，各大品牌基本只在最高端的機型上加入100/120Hz倍頻技術，并把它作為和低檔次機型拉開距離的重要技術手段。

    在終端市場上，各個品牌的100/120Hz倍頻技術在具體的實現方式和名稱上還是有一些差別的。例如索尼就把這項技術叫做“MotionFlow 100Hz高速液晶面板驅動”，不僅可以實現對PAL制/NTSC制信號的智能倍頻，還可以實現對電影制式的倍頻；夏普則把100/120Hz倍頻技術稱之為“倍速FULL HD技術”；東芝則稱之為“100Hz極光瞬映”技術；TCL的液晶電視，也是通過ME/MC電路的運算，實現最高120Hz的倍頻效果；而廈華的藍海系列機型，也全部實現了全高清規格下的智能插幀120Hz技術。

    編輯點評：奧運臨近，液晶電視動態畫面清晰度不高的問題終于引起了各個廠家的重視。提高面板響應時間的難度越來越高，100/120Hz倍頻技術則成了相對容易實現的技術。雖然100/120Hz倍頻技術不能從根本上解決液晶電視的拖尾問題，但是對于改善液晶的動態清晰度，還是具有相當程度的提升作用。而從今年一些專業展會上透露的情況看，刷新率可以達到180Hz甚至240Hz的技術已經出現，相信到時候，液晶電視的拖尾問題將不再成為大家關注的熱點。

7.10bit液晶面板驅動技術

    10bit面板驅動技術，是2007年由索尼提出的一項突破性技術。索尼宣稱，采用了10bit面板驅動技術后，其液晶電視擁有了2的10次方即1024級灰階顯示能力，通過RGB三原色的混色，最終可以實現10.7億色的色彩輸出能力。和普通8bit的液晶面板相比，整整提高了64倍。

    10bit液晶面板驅動技術的主要優勢體現在可以提高電視對色彩重現時的準確度，并且讓色彩之間的過渡更加柔和、平滑。而并不能提高電視機的色域范圍。形象的說，如果8bit技術只能把1把尺分成256份（最小刻度為1/256），那么采用10bit技術后，同樣一把尺的就可以分成1024份（最小刻度為1/1024），顯然用后一種方法作出的尺，測量的精度要遠遠高于第一種方法。

    由于液晶電視每個像素都是由R/G/B三種原色組成，那么采用10bit面板驅動后，每種原色的色階就從原先的2的8次方256級提升到1024級，3種原色互相混合，可以實現1024×1024×1024=10.7億色的精度。

    10bit技術出現的原因，不僅體現了人們對更高畫質的追求，也受到了大尺寸電視快速普及帶來的沖擊：由于畫面尺寸的放大，原本在小尺寸電視上表現的并不會特別突出的色階問題，在大尺寸電視上往往會成為一個非常顯眼的缺點，因此可以預計在將來的大尺寸電視領域，10bit面板驅動技術也將成為一個流行的配置。例如夏普最新的RX1液晶電視，就全部把10bit面板驅動作為這一系列的標準配置。

    編輯點評：10bit看上去很美。不過目前除了索尼和夏普，其他品牌在10bit方面跟進的速度明顯要慢一截。相信在2008年，10bit面板技術將得到其他品牌充分的重視，市場上也將涌現大批采用10bit技術的產品。

8.x.v.Color

    在說x.v.color之前，我們非常有必要了解另一個名詞：xvYCC。

    xvYCC標準是經國際電工委員會（IEC）認可并于2006年1月作為國際標準發布的最新一代廣色域標準，其色彩范圍不僅大大超越NTSC色域范圍，更可以達到傳統標準（sRGB）的兩倍，大大超越傳統CRT電視所能再現的色彩空間——從這個意義上說，以液晶和等離子為代表的平板顯示設備在色彩表現力方面正逐漸超越有著良好色彩傳統的CRT電視。而符合xvYCC標準的電視產品在播放同樣符合xvYCC標準的內容時，能夠忠實還原自然物體表面的色彩。

    由三菱電氣（Mitsubishi Electric Corporation）和索尼公司主導成立的隸屬于日本電子和信息技術行業協會（Japan Electronics and Information Technology Industries Association，JEITA）的“色彩標準化委員會（Color Standardization Committee）”，是IEC公布的xvYCC標準的堅定推廣者。而在實際的產品端，這兩個廠商也表現出了足夠的進取精神。


    2007年1月5日，索尼公司正式宣布推出新的子品牌“x.v.Color”及其對應Logo，作為符合動態圖像廣色域國際標準xvYCC的系列平板電視產品的標識。索尼公司還表示，未來將在業內推廣“x.v.Color”標識，使之成為符合xvYCC標準的產品所使用的統一品牌。同時，為了照顧不同地區人群語言習慣，“x.v.Colour”這一品牌將同時在使用英式英語的區域使用。

    x.v.Color雖然已經推出多時，但是要想實現x.v.Color廣色域標準中的色彩效果，還需要同樣符合x.v.Color標準的視頻源設備的支持，而這點上，索尼再一次走在了前列。目前，索尼已經推出了多款具有x.v.Color標準的高清數碼攝像機，只要用戶把它們和支持x.v.Color的BRAVIA電視連接，就可以看到非常色彩靚麗且高度接近真實的高清影像。

    除了索尼在x.v.Color方面的積極響應，目前市面上符合x.v.Color廣色域標準的平板電視并不多見，而且也只有部分品牌的頂級型號才會搭載這一標準，例如東芝在日本推出的RF350系列液晶，就完全支持x.v.Color標準。

    編輯點評：x.v.Color對很多人來說還是一個比較陌生的概念，而從目前X.V.Color應用的步伐來看，高清影碟機和高清攝像機將是發揮x.v.Color電視性能的重要方式，由此我們也不難理解索尼在推廣x.v.Color標準時所表現出來的積極態度，不要忘了，索尼也是藍光DVD和AVC高清攝像機的主推廠商哦。

9.平板電視超薄化

    除了在性能、技術方面的種種突破，07年平板領域內出現的另一個技術進步現象，就是平板電視的厚度呈現了非常明顯的纖薄化趨勢。這點在液晶電視方面體現的尤為明顯。

    在2006年，大部分的液晶電視和等離子電視的厚度都不能算的上非常理想，大部分產品的厚度都集中在10公分到20公分范圍內，巨大的機身厚度不僅使得電視看起來更加臃腫，甚至很難和“平板”兩個字相掛鉤。

    進入2007年后，平板電視在外觀上最大的變化就是厚度越來越薄。10公分已經成為標準的分水嶺。而在07年大小展會上頻繁上鏡的薄型平板電視，也預示著平板行業的全面的超薄化已經指日可待。

    在07年，液晶老大夏普首次展示了厚度只有3厘米左右的大尺寸電視；日立的薄型液晶已經實現了2.9厘米的厚度；電視韓國三星電子展示了厚度僅1公分的40寸Full HD規格液晶電視面板。而另一個面板大廠——LPL（LG.Philips）則展示了厚度為19.8mm的42寸，兼具120Hz掃描技術的Full HD液晶電視面板。來自臺灣的面板大廠友達光電也不甘示弱，展示了厚度為2公分的32寸高清液晶電視面板。另一家廠商中華映管CPT也展示了厚度為1.4公分的32寸高清液晶電視面板。

    在國內的終端市場上，07年也涌現了一大批超薄型的液晶電視，例如夏普的GX3、RX1系列液晶電視，采用窄邊框機身加8公分的機身厚度，獲得了眾多挑剔消費者的肯定；LG的黑豹系列42LB9R，不僅注重外觀的工業設計，同時兼顧較薄的機身厚度，非常美觀、大方。而TCL的薄絕H78系列液晶電視，更是以72mm的驕人成績，首次走在了眾多老牌電視廠商之前。

    雖然外觀的改變對于電視機的圖像性能不會產生太大的影響，但是如果我們考慮到大尺寸平板電視給家居環境帶來的巨大影響，我們還是將這條作為影響2007年平板電視的十大技術之一。畢竟家電產品不單單要提供出色的性能，也要具有一個吸引人的靚麗外表。內外兼修才是平板電視發展的最佳模式，而大尺寸平板電視超薄化之后帶給普通消費者的視覺沖擊力，將是現有所有產品都無法企及的。

    編輯點評：超薄的平板才符合“平板”的字面意義。超薄的平板電視不僅可以占據更小的室內空間，也可以更好的實現壁掛式安裝，做到和家居環境的完美融合。想想高漲的房價，纖薄化的平板電視必定能得到廣大國內用戶的好評，我們還有什么理由不選它呢？

10.32寸等離子面世

    在07年之前，如果消費者想購買一臺低于37寸的平板電視，那么無論他情愿還是不情愿，他也只能在眾多液晶電視中進行選擇，而這種現象在進入07年之后，已經徹底變成了歷史。

    32寸等離子電視的推出，其最主要的原因要歸功于液晶電視的熱銷。2007年全球范圍內對液晶電視的需求量出現了大幅增長，根據眾多專業機構的估計，07年之后全球對液晶電視的需求量要持續大于液晶電視廠全年的總產量，而在32寸等小尺寸面板方面，也出現了供貨嚴重吃緊的局面。正是看到了這其中的巨大商機，LG、三星等廠商都推出了32寸的等離子面板。

    由于國內眾多電視廠商都不具有平板電視的核心生產技術，因此他們在32寸液晶面板出現了全球性短缺的局面下，也不得不把目光投向了等離子方面，希望通過引入32寸的等離子產品，彌補因為液晶缺貨造成的銷量流失。在這種背景下，國內也出現了一陣32寸等離子的上市熱潮。廈新、海爾、海信、長虹等眾多廠商都推出了相應的產品，并且借助相對低廉的價格，圓了很多消費者的平板夢。

    值得注意的是，今年出現的32寸等離子并沒有非常出色的技術指標，尤其在重要的分辨率指標上，和今年的全高清規格幾乎是格格不入。雖然較低的分辨率在小尺寸電視上表現的不是很突出，但是考慮到液晶陣營中已經開始普及32寸的全高清機型，如果32寸等離子還是依靠動態清晰度好、畫面對比度高的老黃歷不放，那么在今后的日子中，并不會出現能夠獨當一面的情況。而從LG等面板提供商的行動來看，只提供給其他電視廠而不生產自主品牌的行為，恰恰也反映了他們對32寸等離子前途的擔憂和不自信。

    雖然2007年出現了數量眾多且價格適中的32寸等離子電視，但是其被邊緣化的趨勢從長遠看來并不會改變，而32寸等離子，也注定不會成為拯救等離子行業的靈丹妙藥。我們所能說的，也只是“32寸等離子，一路走好”。

    編輯點評：如果只是看有線，包括數字有線，選擇一臺便宜的32寸等離子作為過渡機或者家里的第二臺、第三臺電視還是不錯的選擇。不過32寸等離子到底能笑多久，并不取決于自身，而取決于32寸液晶電視的供求趨勢，相信只要32寸液晶面板的供應出現松動，32寸的等離子電視也將很快被人們所遺忘。
