結合白板營造互動教學新體驗 四大短焦教育投影對比分析

短焦投影結合電子白板在教學中的應用

    這些年來，投影機已經走進越來越多學校的多媒體教室當中，也給廣大師生帶來了極大的方便。不過，在投影機給大家?guī)�來全新色彩體驗的同時，卻使得師生間的互動少了許多，因為投影畫面無法像傳統黑板那樣進行標注，我們學校里頭就有很多老教授不愿意使用投影機，他們一直認為，只有粉筆才是師生間溝通的工具。

    電子白板的出現卻可以解決這樣的問題，因為，電子白板產品具有強大的溝通電腦及注解功能，大家能通過投影機將電腦界面中的內容投射到電子白板上，方便學生了解更多的知識，也為其大受歡迎奠定良好的基礎。僅僅是靠手指或鼠標筆，師生便可以直接通過白板界面像坐在PC設備前一樣，實現對計算機文件與程序系統的操作控制。而且交互式電子白板可以輕松實對顯示內容，包括PowerPoint、Word、Excel文檔及各種格式的圖片等教學課件的批注及修改，可以方便地讓教師闡述所授知識內容，更能為學生生動地深入理解所學知識。

    不過，由于受到投影距離的影響，電子白板進入多媒體教室的步伐在前些年還是顯得有些緩慢。自08年開始，隨著短焦投影的快速發展，電子白板產業在國內教育市場上也迎來了新的發展機遇，大家伙兒誰都明白，與交互式電子白板實現完美效果搭配的則是短焦投影機。

    短焦投影是專為打破空間的限制而設計的，它與電子白板功能的結合，可以讓多媒體互動教學方案即便是在各類中小教室里完美實現，為我們?nèi)粘５恼n堂教學帶來更大的便利。而這種“短焦投影+交互電子白板”的解決方案的優勢則可以表現在以下幾個方面：

    全數字化、面向未來：所有教學在計算機上實現，使用電子筆控制電腦并可在白板上書寫，是傳統教學與高科技的完美結合。

    生動課堂、生動精彩：這種解決方案打造了多內容、多維度、多元的互動平臺，是一種變革性的教學手段，能促進課堂教學方式的改革，有利于教師和學生之間、學生和學生之間以及遠程網絡的互動學習，補充了從演示性多媒體到實踐性多媒體教學條件下個別教學之間的空白，調動教和學的主動性，提高教學效率。

    系統簡單、操作便捷：當前投影機和電子白板都在注重設計的人性化和操作的簡潔化，甚至是實現了智能化。幾分鐘下來，師生便都能學會使用，從而真正實現的簡單的備課，主動的聽課，以及的順暢的課堂教學。

    案例引導、寓教娛樂：探究式﹑互動式等未來教學課程的設計模式一直是教學的難點，“短焦投影+交互電子白板”這一成功的互動課堂運行案例將能廣大師生呈現真正的互動教學。這一案例的引導示范作用將會有效縮短師生應用信息技術的過程，讓師生學用各種成熟的、有效的互動學習方法。

    綠色環境、健康教學：粉塵一直傳統教室里廣大師生的最大天敵，如果應用了交互白板、投影機和PC設備，并依靠它們實現日常教學，就能讓教室和同學們真正享受健康。

    所以說，“短焦投影+電子白板”在09年極有可能成為發展路上的關鍵一年。再加上，國家頒布的40000億經濟危機救市計劃中有1%用于教育，這對于教育投影市場特別是短焦投影來說，絕對是一大利好。這里，筆者就向廣大教育用戶推薦四款款性能出眾、可以與電子白板完美搭配的短焦投影——3M SCP715、明基MP771、日立HCP-A8和三洋PLC-XL500C，并從外觀、參數設計、特色短焦、實用功能和擴展性上對其作對比介紹。

比較外觀設計

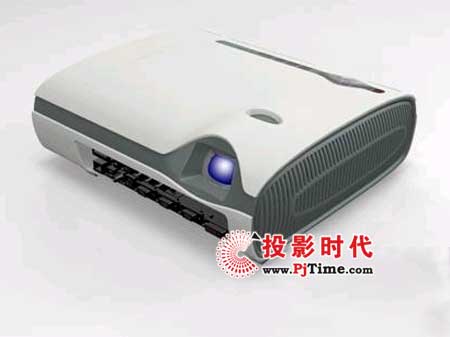

    這款3M SCP715采用了塑料質感材質，整機色彩為米黃色，鏡頭、型號、按鍵附近顏色則是銀白色，色彩搭配還是非常合理的。流線型設計讓人看起來非常舒服，從側面看去大概像是橢圓形，在教育投影當中還是非常另類的。機身前端表面凹陷處為鏡頭，非常有助于保護鏡頭，可以讓投影機免受外部損傷；該機按鍵表面積較大，用戶使用起來也很方便，手感也是非常不錯。

    該機整機尺寸為317×309×126mm，重量為4.5kg，適于吊頂安裝，不過移動起來也算是比較輕便了。其3M的LOGO圖標位于機身頂面前方，鏡頭右側是DLP和vikuiti的圖標；其接口設計比較獨特，它將接口設置在機身前面，不但用起來輕松便捷，而且還不會影響整體美觀。

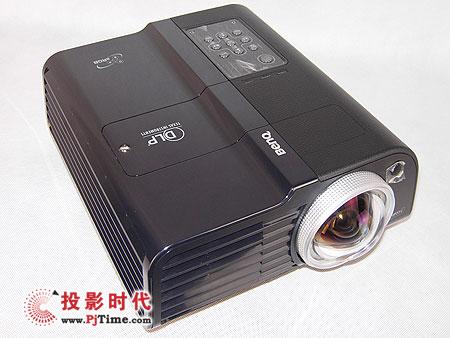

    明基MP771周身灰黑搭配，深色調顯得更為專業，優美的弧線掠過機身背部中央，顯得非常的有質感，又充斥著時尚的韻味。機身左側采用鋼琴烤漆材質的面板，頂部的右側是應用了皮革材質，不同的外殼材質亦讓該機顯得與眾不同，可以說是完全突破了傳統投影機整體單一的設計風格，非常養眼也極吸引消費者的眼球。

    它采用了大魚眼投影鏡頭，使得這款機器平添了一絲神秘氣質，而且還不會被擦傷。機身的左右兩個側面都是散熱窗口，百葉窗式的散熱片微向下斜切，進風面斜切可以防止灰塵通過散熱窗口凋落進投影機內部，出風口斜切又可以防止投影機內部的熱風正對使用者吹而影響使用者。

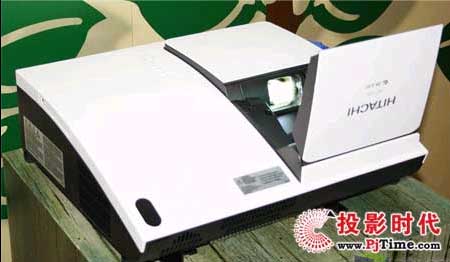

    日立HCP-A8的外觀設計并不像是一臺標準的投影機，特殊的楔形機身更像是一部傳真機，不開機的時候曲面反光鏡是收起的，而開機之后則會自動打開，并記住之前調節的狀態。擴展性接口集中在機身一側，接口部分還專門設計了一個護罩，連接好線纜之后裝上它，可以讓機身顯得更加簡潔美觀。

    機身按鍵相當簡潔，只有兩個鈕和一個四維方向鍵完成所有操作，不同于一般短焦投影機的超大反光鏡頭，日立HCP-A8利用曲面反光鏡實現反射光線，使得所需鏡面尺寸大為減少，使得這款機器看上去不那么突兀，機身整體顯得更為和諧。

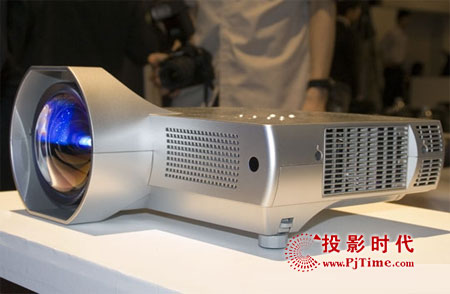

    三洋PLC-XL500C的機身可以分成三部分——鏡頭區、操作區、底座及散熱區，設計線條非常硬朗，并不像典型的日韓風格設計，而是具有濃重的“西域”特色，也顯得非常獨特。

    該機的外觀尺寸為374×495×196.8mm，重量相對較重，達到了7.8kg，在便攜性能上比不了上面的兩款機器。不過該機的安放極為多樣化，可以掛墻、天花板掛、坐抬、背投或垂直上下投射，可以給廣大師生帶來更多的選擇。

比較基本參數

    在這一章節，筆者會向廣大教育用戶著重介紹這四款短焦投影機型的基本參數設置，首先列出表格，這樣能讓方便大家做比較直觀的比對。

    作為一款售價較低的短焦多媒體投影機，3M SCP715的性能參數配置卻絲毫不差，它采用0.7英寸DLP顯示芯片，可以提供2700流明的標稱亮度和2000：1的動態對比度，標準分辨率則是1024×768，可以保證高亮度大畫面的輸出。它還應用了德州儀器極致色彩技術，搭載了DDP2230 6段色輪（SCP 715）設計，能夠帶給廣大師生帶來逼真的色彩表現，提高日常教學演示的效率。

    明基MP771應用了美國德州儀器DLP™數字光學處理投影技術，標稱亮度為3000流明，動態對比度則是2000：1，非常適合在普通的30人左右的房間里作教學、會議演示之用�？陀^的說，該機的亮度絕對算是足夠了，在黑白對比度上做得也相當好，比較適于文檔演示。只不過在色彩方面，其色彩飽和度僅為58.6%，這也是眾多DLP投影機的普遍存在的問題，這款明基短焦機也未能例外。

    日立HCP-A8則采用了LCD投影技術，搭載了3片式0.63英寸多晶硅有源矩陣式液晶顯示板，擁有2500流明的高亮度和400：1對比度，不論是在教育應用，還是在商務演示、娛樂場所均能勝任。而高精度壓縮成型技術、微細加工研磨技術、高可靠薄膜設計等諸多綜合基礎技術的應用更使得這款短焦機的投影能力更為出眾，內涵也更顯得豐富。

    三洋PLC-XL500C采用了3片0.8英寸LCD投影技術，分辨率為1024×786，最大可支持1920×768，亮度為2000流明。由于該機搭載了新開發的大口徑非球面鏡頭、高精度非球面鏡面以及新型的光學引擎，突破性的實現了投射80英寸圖像僅需8厘米的可能，即使在任何狹小的空間都可以進行演示會議，無論是把它放在墻上、地上、桌下亦或是天花板上都可以投射大畫面的影像。

比較短焦性能

    3M SCP715采用VikuitiTM超近距投影技術，它利用了透射式非對稱聚焦、光學矯正等技術，可以有效地在更近的距離清晰成像，屬于新一代應用短焦技術，可以在108公分的距離內投射出100寸的高保真畫面。

    在此之前，VikuitiTM技術只是在3M高端產品DWD、DMS系列產品上才有應用，多被用于軍事、政府、商業等具有以大量資金為后盾的機關和企業中。而今，VikuitiTM超近距投影技術逐步走下神壇，應用在售價僅為15000元左右的3M SCP715上，能夠為普通的教育用戶使用，可以為普通會議和教學工作帶來極大的方便。它更是針對針對近年來迅猛發展的多媒體互動教學手段提供了優異的解決方案，不僅能夠避免靠近白板操作時的投影陰影，也能在教師面向?qū)W生時避免光線直射眼睛，可謂以人性化操作為核心的3M產品理念的集中體現。

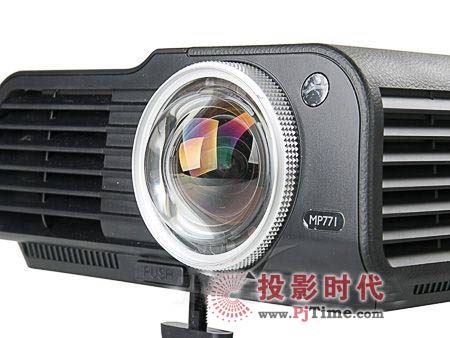

    明基MP771投影機最大的特色就是其采用了7.5mm的魚眼短焦投影鏡頭，可以在1米的投影距離上投射出73英寸的投影畫面。

    該機的魚眼鏡頭視角可以接近或者超過180度，焦段多在6-16mm之間，視角一般都在170度左右，這會使得MP771的投影視角極為寬大。不過魚眼鏡頭的桶形彎曲畸變非常大，投影畫面周邊的直線常會被彎曲，只有鏡頭中心部分的直線可以保持原始畫面的狀態，而周邊的直線被彎曲的程度也會隨著技術的改善而有所變好，但想要完全保持跟原始畫面一樣的效果也是非常難的。另外，由于該機采用的是定焦鏡頭，所以只能通過改變投影距離的方式來改變投影畫面尺寸的大小，這也顯得較為煩瑣。

    日立HCP-A8能在反射鏡至屏幕47cm距離處投射60英寸畫面，這絕對創造了國內市場上投影機最短投射距離的新紀錄，還能將遮擋陰影限制在極小范圍內，俯視的投射角度令投影光線暢通無阻，革命性的技術革新更是開創了投影機應用隨心所欲的新時代。

    為什么會這樣呢？這都源于日立公司在短焦投影技術上不懈地努力，日立一直在優化產品光學設計上投入巨大精力。A8應用了日立世界首創的自由曲面鏡頭/反射鏡技術，與現有的非球面鏡頭相比，自由曲面鏡頭/反射鏡不僅設計方法與計算公式非常復雜，其所要求的制作工藝很難掌握，日立采用的高精度壓縮成型技術、微細加工研磨技術、高可靠薄膜設計等諸多綜合基礎技術，這也使得該機光學設計的靈活自由度大大提高。

    HCP-A8的另一特色是獨特的投影方式，這在給用戶帶來十足的新鮮感的同時也會使得外置的曲面反光鏡比較容易受到灰塵的侵襲，突出的部分也容易受到外部撞擊，所以用戶在日常使用中還應當注意保護其免受外部因素的侵害。

    三洋PLC-XL500C之所以在短焦投影上做得比較好，是因為該機內置有一組光學鏡面，能經準確的計算作出多重反射，再加上配合具修正失真結構的超闊鏡頭，使其能在超短距離投出不會變形的大影像。

    由于搭載了新開發的大口徑非球面鏡頭和高精度非球面鏡面，以及新型的光學引擎，突破性的實現了投射80英寸圖像僅需8厘米的可能，即使在非常狹窄的空間里也可以方便的進行教學、會議演示。這也早就了該機十分多樣化的置放方式，使其比傳統的投影機更具復雜環境里的適應性。

比較實用功能

    看了上面的介紹，我們知道3M SCP715的短焦投影功能非常強大，值得一提的是其操作還非常方便。由于配備了數字交互式白板和最新數字交互式會議軟件，廣大教育用戶可以方便進行書寫、繪圖、演示和網站瀏覽，以獨創的方式通過投影圖像將產品和信息展現給觀眾，使身處任何地方的用戶都可以進行即時溝通并實時共享數據信息，實現遠程互動教學及會議的無暢交流。

    我們介紹一下SCP715的菜單，它共包括5個部分——信息、投影設定、圖像、LAN和安全；在實用功能配備上做得也非常昊，像梯形修正、Eco模式、高海拔、輸入源、信息、按鍵鎖定、恢復原值、燈泡計數器清零、自動開關機、演示計時器、徽標捕獲、經濟待機、RS232網絡控制等功能，它都能支持。

    明基MP771也同樣擁有很多貼心的功能設計，諸如開關機鈴聲、演示計時器、畫面凍結、分辨率提醒器等功能都很大程度上方便了教學演示者的操作使用。更為出色的則是其防塵散熱設計，該機采用智能型微塵過濾裝置和T型風流散熱系統，寬廣的散熱進風口可以滿足投影機正面以及投影機左側面那寬廣的散熱出風口的出風量，以達到最佳的散熱性能效果。

    同時在投影機的底部面板還有著許多通氣小孔，以絕對保證散熱出風口的風量，完全符合高亮度、長時間運作的教育投影機的苛刻要求，保證機器長時間運轉的穩定性，這也為其投影燈泡的使用時間高達4000小時創造了足夠的資本。

    日立HCP-A8也整合了多項實用技術：黑白板模式和白天模式能保證機器在各種敞亮的環境下投射圖像清晰銳利；強勁的網絡管理性能使A8在遠程操控等一系列應用層面上更近一層；降噪功能則使得機器運行時將噪聲控制在28dB左右，極符合國內課堂上“靜”的標準要求；而日立卓越的防塵技術卓使得該機大尺寸的高效過濾網有效阻止灰塵進入機器內部。

    另外，鴻合在A8超短距投影機的研發過程中也發揮了重要作用，其電子白板產品與A8配合研發，從而實現兩者在應用方面的默契搭配。我們可以看出這款投影機的出眾是和日立和鴻合的通力合作、反復研究最科學的產品設置分不開的。

    三洋PLC-XL500C備有黑色/有色板投影模式，可以用黑色或有色背景作為投影屏幕，并且校正顏色，從而使畫面看起來與投影在標準白色屏幕上一樣，讓您隨心所欲的實現自己的想法，創造出一種更生動的具有表現力教學方式。

    另外，該機采用了兩側都具備出氣和排氣口的“One Way Floor System”新型冷卻系統設計，擁有超強的快速冷卻機能；通電即投影的“On Start”機能則使得機器無須像普通投影機那樣接通電源后還要按動遙控器上的開機鍵才會進入投影畫面的繁瑣步驟；PLC-XL50 還擁有“快速關機”功能，可以不需要等待風扇停止轉動就可以直接關閉電源，非常的安全可靠；而“Audio Alarm”防盜機能則使得該機在開啟后任何微小的震動都會引起主機的報警聲，能有效的防止了主機偷盜現象的發生。

比較擴展性能

    對于一款優秀的教育投影來說，豐富的接口也是必不可少的，怎么著也得充分滿足廣大教育用戶日常接駁需求吧。除了豐富這一要求之外，1080p高清機還需要使得這些豐富接口設置的簡潔明了，要做到繁而不亂，別讓用戶拿起接線不知道插到哪個孔眼里頭，擱那兒干著急沒有一點兒注意，要做到設計得人性化。

    實際上，這四款短焦教育投影的接口配置都是很具有代表性的，像模擬RGB、D-Sub、復合視頻、S端子、計算機VGA、色差、音頻及RS-232C這些常見端子，都是應有盡有，而且能做到因需而備，并不追求堆砌，接口標示也都比較簡明清晰，讓用戶的操作非常簡便。

    比較起來，讓人略顯遺憾的是日立HCP-A8沒有DVI接口，也就是說它在數字圖像信息轉換上做得不太好，但它獨具特色的色差輸入接口還是能比較方便用戶連接普通視頻播放設備的。另外，A8還擁有USB接口，并內置了JPEG/MPEG解碼器，只要插入U盤便可進行無PC演示，用戶還可以選擇靜態或者動態圖像演示，這也是極具差異化表現的。

總結

    通過上面介紹，我們對3M SCP715、明基MP771、日立HCP-A8和三洋PLC-XL500C這四款投影機的外觀、參數、性能等各個方面都有了一定的了解。而它們最大的特色還是其出眾的超短焦投影技術，而且各自在光學設計方面都有不同的特色，在上文中都有詳細的介紹，這里便不再贅述，不可否認的是擁有不同特色短焦技術的它們都擁有較多的青睞者。

    從市場售價上，我們就能看得出來，3M SCP715和明基MP771主要面向中低端用戶，不過也不影響它們性能的出眾，VikuitiTM超近距投影技術和短焦魚眼鏡頭這些設計也都是非常優秀的；而日立HCP-A8則是擁有業界最強的短焦投影技術，三洋PLC-XL500C也同樣不錯，從它們將近三萬的售價也能看得出來，不過相比于去年四萬多元的價格，25000元左右的市場售價已經是非常不錯的，同樣屬于性價比較高的產品，可以同電子白板完美搭配，為廣大教育用戶提供極大的方便，非常值得大家選購。
