德國默克：從大型到中小型，液晶的進化不會停止

    不依賴于個人電腦、電視機和移動設備等用途，也不依賴于TN、IPS和VA等方式，TFT液晶面板從大型到中小型、今后將繼續進化。液晶材料提供商——德國默克(Merck KGaA)公司董事Walter Zywottek在“第7屆國際信息顯示器會議（7th International Meeting on Information Display，IMID 2007）”的主題演講中分析了這一技術發展趨勢。

發表主題演講的Walter Zywottek

　　TFT液晶面板廣泛應用于筆記本電腦、顯示器、電視機和移動終端等多種產品中，并且具有TN（Twisted Nematic，扭曲向列）、IPS（In-Plane Switching,平面轉換）和VA（Vertical Alignment，垂直排列）等多種種類。默克向各種TFT液晶面板提供液晶材料，所以能夠以中立的觀點來預測分析各個領域的技術發展趨勢。在此次的主題演講中，Zywottek介紹了（1）用于顯示器的TN模式、（2）用于筆記本電腦的TN模式、（3）用于電視機的IPS模式、（4）用于電視機的VA模式、（5）用于移動終端、等各種模式的液晶材料和液晶面板的發展趨勢。

TN模式的高速響應和低電壓化發展不會停止

（1）顯示器的TN模式液晶面板方面，提高響應速度的需求一直很旺盛。響應速度由02年的25ms提高至03年的16ms、04～05年的8ms以及05～06年的5ms。預計07年內有望達到3ms。主要原因是單元間隙(Cell Gap)由02年的4μm縮小至3.2μm左右，同時工作電壓由02年的4V提高至6V左右。另外，還可通過降低液晶材料的粘度、提高介電異向性(Dielectric Anisotropy)來提高響應速度。Zywottek暗示，通過繼續采取改進上述措施，響應速度有望進一步提高。

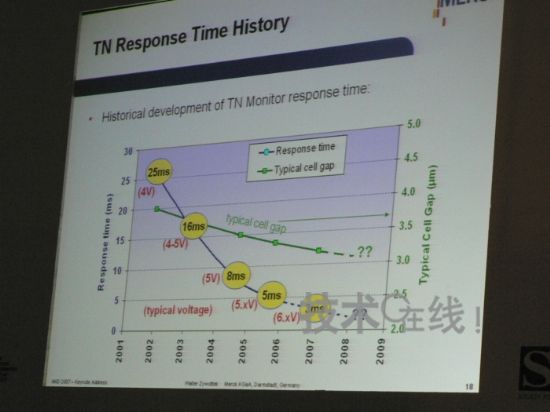

TN模式液晶的高速響應

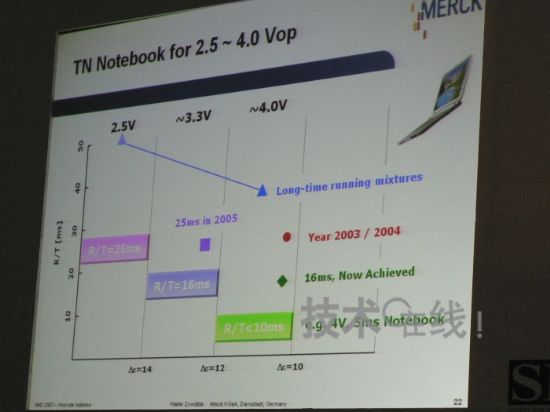

同時實現了高速響應和低電壓化

（2）筆記本電腦的TN模式液晶面板注重低耗電量。因此需要高速響應和低耗電量的同時實現。03～04年的工作電壓為4V，響應時間為25ms；目前工作電壓仍維持在4V，而響應時間已縮減至16ms。今后將繼續進行有關開發，下一個目標是在工作電壓為4V的情況下，將響應時間縮減至5ms。如果能夠?qū)崿F(xiàn)，則有望在響應時間為16ms的情況下，將工作電壓降至3.3V。

IPS模式和VA模式繼續切磋

（3）關于電視機的IPS模式液晶面板，Walter Zywottek介紹了其高速響應的趨勢。97年的響應速度為50～60ms左右，01年提高至30～40ms左右，近年已提高至10～20ms左右，響應速度的提高相當。今后將在繼續提高響應速度的同時，實現支持120Hz驅動和擴大工作溫度范圍的目標。通過擴大工作溫度范圍，可將IPS模式液晶面板應用于車載設備。

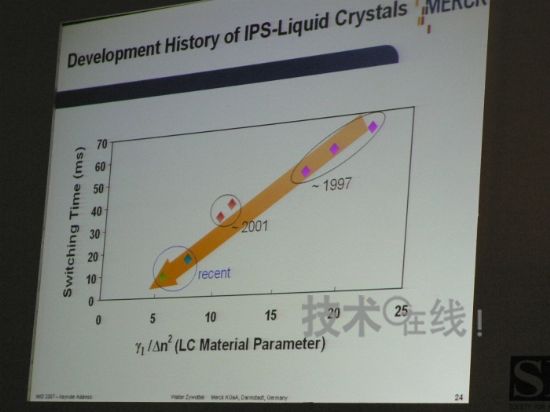

IPS模式液晶的高速響應

（4）關于電視機的VA模式液晶面板，Walter Zywottek也介紹了其高速響應的發展趨勢。98年的響應速度為25ms左右，01年提高至18ms左右，近年已提高至12～14ms左右。今后，VA模式液晶面板將和IPS模式液晶面板一樣，在繼續提高響應速度的同時，實現120Hz驅動和擴大工作溫度范圍。

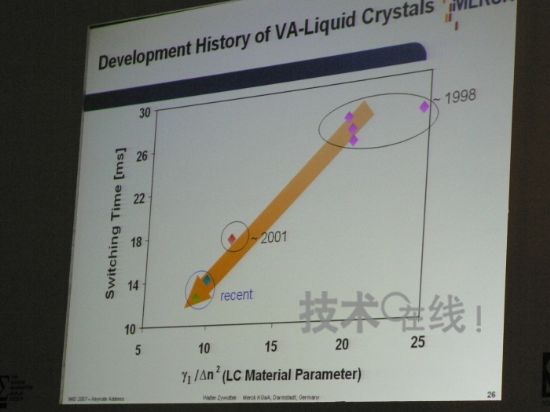

VA模式液晶的高速響應

（5）關于用于移動終端的各種模式液晶面板，此前一直面向半透射型液晶開發折射率異向性低的液晶材料、面向透射型液晶開發工作電壓低的液晶材料。今后，將繼續滿足提高響應速度和擴大工作溫度范圍的需求。目標是將工作電壓降至2.5V以下。

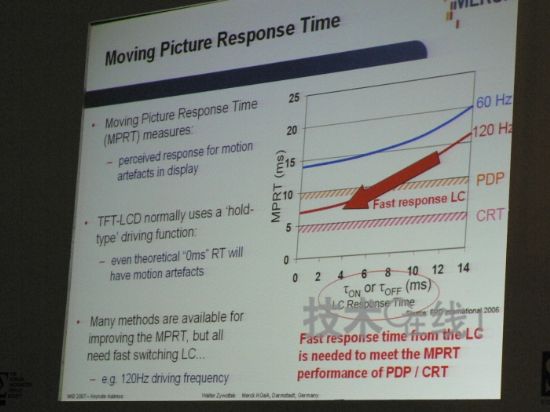

即使支持120Hz驅動，高速響應也很重要
