誰輸誰贏?夏普三星面板色域技術解析

提升畫質的關鍵——背光源

● 前言

    從早期的CRT電視開始，選購電視就有一個必爭的話題——顯示技術。CRT電視又稱顯像管電視，熟悉電視歷史的朋友一定知道曾經風靡一時的索尼特麗隴管電視，那種至今液晶電視都無法相比的色彩為我們的生活添了不少精彩。如今時代變遷，CRT電視即將退市，取而代之的是清晰度更高的平板液晶電視。

    液晶電視要比CRT電視更注重顯示技術，其中液晶面板的成本占到了液晶電視整體的65％。所以液晶電視效果好壞基本上是面板類型掛鉤的，目前能夠制作大尺寸液晶電視面板的廠商全球不超過五家，分別是日本的夏普ASV、韓國的三星（＋索尼＝S-LCD）、LPL（飛利浦＋LG＝IPS）、臺灣的AUO和CMO。涉及到液晶面板切割的品牌雖多，但不難發現除了夏普之外，其余廠商都已合資的形式出現。最終出現的只有四種類型的面板，分別是ASV面板、S-PVA、IPS以及MVA。

●

    液晶電視有65％的成本在于面板，所以誰占領了面板市場，就代表誰能夠在平板電視產業中立足！為提升自己面板的顯示效果，各廠商都在對自己的面板作出獨有的特色。想要讓色彩對比更鮮明，色彩更鮮艷，就必然要提升色彩的空間，也就是今天我們的主題——色域。

    說到色域，肯在這方面下功夫的廠商目前只有三家，分別是夏普、索尼、三星�？赡艽蠹叶甲⒁獾搅�，在賣場中所看到的使用臺灣面板的機器，在色彩鮮艷度上要比索尼或者夏普的電視低出不少，對比后可以明顯感覺到臺灣面板的色彩比較暗淡。實際上臺灣面板的作風早已退出了這場畫質的戰場，MVA面板的特性是動態對比度以及高亮度，在色彩飽和度上比較出色，但是鮮艷度不夠始終是其永遠的傷。那么為什么索尼三星還有夏普的電視顯示效果會如此出色呢？答案當然是色域！

    目前擁有廣色域面板的品牌只有三星索尼和夏普，分別是ASV面板和S-PVA面板，那么這兩種面板是通過如何方法來提升色域的呢？后面我們會詳細為您解析。

細看液晶面板顯示原理

●

    我們知道，液晶面板本身并不發光，需要通過光源來照亮，所以無論液晶面板的設計多么出色，但最終決定色彩的關鍵還是在于光源。目前使用最為廣泛的背光是冷陰極背光燈管（CCFL），下面是一張液晶面板加上背光源的完整構成圖，可以看到其中CCFL在面板最靠后的位置，目地是照亮液晶。

液晶顯示構成與彩色的實現

    液晶通過光線照射，利用電壓使液晶分子轉動，這樣光線透過液晶分子產生不同的亮度強度，最后通過慮光片色輪來決定顯示出畫面的色彩，最終達到成像。不過液晶面板本身不發光，是通過電視內部的背光源燈來照亮的，也就是前面提到的冷陰極背光燈管（CCFL）。所以不難看出，真正影響液晶顯示效果的應該是背光燈部分。

● 提升色域，最聰明的方法是打造廣色域背光源

·索尼背光源技術

    從去年開始，索尼的BRAVIA平板電視不但宣傳其引擎技術，還有一個重點宣傳的部分那就是背光源。和普通冷陰極背光燈管（CCFL）有所不同的是，索尼特別宣稱了廣色域冷陰極背光燈管（WCG CCFL），這種面板在色彩范圍上超越了普通CCFL背光的30％，也就是說，色彩的空間更大。

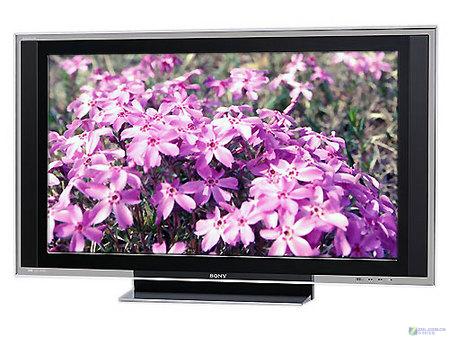

代表作品：索尼KLV-40X200A液晶電視

　　WCG CCFL能提高色彩范圍，但并不是代表S-PVA面板只是依靠背光源，還需要與出色灰階還原能力相結合才能夠達到最佳的搭配效果，后面筆者會將其原理做詳細解析。

·夏普背光源技術

    夏普ASV面板的全稱為（Advanced super view & low-reflection black TFT LCD panel），應該是目前排名首位的液晶面板。這并非徒有虛名，我們知道，產品在出廠檢測的時候，都是在全黑的情況下測試對比度，因?yàn)檫@樣才能夠測出最佳的數值。但是卻忽略了在正常光線下的對比度值，在有光線反射的環境下，無論是電視的亮度還有對比度，都有著一定幅度的下降。夏普為了克服這個問題，在ASV面板上使用了低反射涂層，可以在有光線反射的情況下，最大化的保持電視的黑色純度，達到提升總體對比度的作用。根據夏普聲稱，在正常室內光線下，ASV面板能夠650：1的對比度，這也是為成像效果先打下了一個堅實的基礎，下面我們來看一下夏普的第八代ASV面板的四波長背光技術。

代表作品：夏普LCD-42G7液晶電視

    所謂液晶之父的夏普在面板上的設計有著獨到的風格，不過和索尼相同的是，夏普也是在背光源方面下了功夫，我們都知道，三基色是組成自然界色彩的原色，即：紅、綠、藍。這3種顏色是互相獨立的，也就是說其中任何一色都不是組合而成的，他們是獨立的。但正是有他們的獨立性，才能夠搭配組成了現在我們所能看到的五彩繽紛的世界。不過在顯示領域當中，夏普打破了這一概念，上面提到的四波長背光也就是指的4種光線所組成的色彩，目地同樣是提升合成后的色彩范圍。

    索尼以廣色域冷陰極背光燈管（WCG CCFL）提升自己機器的畫質，而夏普則是使用四波長背光源達到了同樣的目地，那么到底誰的設計更加合理呢？后面筆者就為你解答。

不惜成本的索尼S-PVA面板

●

    索尼廣色域冷陰極背光燈管（WCG CCFL）大家相信都聽說過，也知道可以起到提升色域的作用，但是如何提升的色域相信知道的朋友并不多。普通的冷陰極背光燈管在管壁上都附有負責發出紅、綠、藍三種光線的銀光份，索尼是通過增加磷來提升綠色的純度，讓色域更廣，但是高昂的成本是其電視高價的主要原因之一。

注意看WCG廣色域背光的紅色三角形

    可以看到索尼通過增加綠色度，讓正常色域的三角形起了變化，最為突出的就是電視的綠色度相當耀眼。這個綠色范圍讓整個畫面的色域相比普通背光源提升了30％之多，實際效果令人稱贊。不過缺點也是有的，就是高昂的成本投入并不是普通家庭可以接受的，看來也是貴族產物。

● 巧妙設計！低成本也達到最終的廣色域

    夏普第八代面板生產線自從開出產量后，其最新產品的售價就持續下跌。最終原因還是在于切割上的優勢以及在成本上的控制。其中功不可沒的就是這項四波長背光的技術，前邊筆者特意強調了一下三基色。實際上夏普這次就是利用了這個漏洞，下面我們先來看一下四波長背光的原理圖。

    上圖中我們看到了在三基色波長的旁邊還加入了另外一種新波長——深紅色。這里大家不要誤會，夏普并不是將深紅色列入組成色彩的基色之一，因?yàn)樯罴t色也是由三基色所組成的。和索尼相似，夏普這次的四波長背光的原理是通過在燈管之間加入紅色的LED發光二極管，從而在三元色后面加入了深紅色，以提升紅色的表現力。而不同的是，夏普重視了成本問題，因?yàn)榧t色LED發光二極管的成本很低，這招要比索尼巧妙一些。不過效果方面，在全黑狀態下，可明顯看出夏普的面板會偏紅，不過正常收看的話，我們看到的將是色彩鮮艷的漂亮畫面！

● 總結：各有優勢，不相上下！

    同樣擁有色域的優勢，也同樣具備超強的液晶面板排列，灰階還原能力均十分出色。高端市場拼的實際上也就只有背光部分和成本部分，索尼通過加入磷提升了綠色度讓色彩范圍得到了充分的提升，視覺效果相當出色。不過同樣的缺陷是成本過高，而夏普使用了成本相對較低的LED深紅燈管來提升紅色度，提升了色彩范圍的同事還降低了成本。只不過紅色是醒目色彩，這樣做還是對畫面有著一定負面影響的，比如單色畫面當中會感覺偏紅，不過是比較輕微的。

    對于消費者來說，最重要的還是售價，這方面夏普明顯占優了，這場戰爭到底誰輸誰贏還是一個未知數，筆者認為會是雙贏！畢竟市場定位不同，好了今天就到這里了，相信大家也對兩種色域技術的頂級面板有了一個了解，希望有助于大家選擇產品。
