美圖大家賞 肢解JVC高清投影機DLA-HD1內部圖

    除了有先進的光學引擎結構和最新的電路確保輸出高品質影像外，JVC DLA-HD1投影機還非常安靜，如此低噪音設計得益于其良好的排風系統，下面讓我們從其內部結構看看其是如何排風的：

JVC DLA-HD1投影機的進風口和出風口

那么空氣進區后在投影機內部是如何流轉的呢，請看下圖，空氣流動方向順序為1->2->3->4

JVC高清投影機DLA-HD1內部 通風圖

     按上圖數字順序所示意：冷空氣從投影機的右邊進來，其傾斜的薄片能確保空氣往投影機里面流動，然后進入數字點路的位置（2），該位置下面也是電源的所在處。在投影機的背面有一個U型的管道會將空氣導向到燈泡處，即投影機背面的左邊（3），最后被加熱的空氣從位置（4）處流出投影機。為了更清晰的說明，我們打開了黑色的空氣流通管道，如下圖所示：

JVC高清投影機DLA-HD1風扇

    在上圖中，我們清晰地看到了排風扇，它盡管旋轉速度一般，但排氣量卻非常大，這得益于其大面積。在風扇旁邊就是燈泡的發熱核心區和鏡頭光線的入口處。

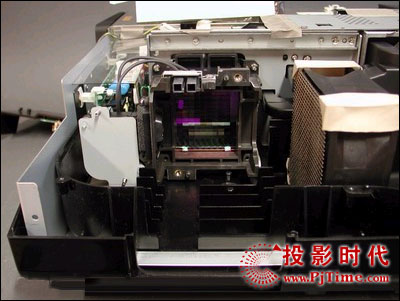

 上圖圖片中央位置是燈泡和鏡頭的凹槽

右下邊是排氣裝置

我們再換個位置看上圖：在黃色箭頭指向位置有個熱量感應器，其能夠監測到燈泡的溫度，防止燈泡溫度過高

給光學部分的散熱的風扇

底部排氣孔
