美圖大家賞 肢解JVC高清投影機DLA-HD1內部圖

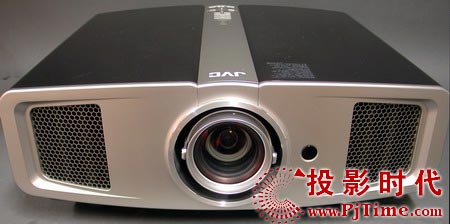

沒有拆箱前的DLA-HD1投影機整體圖

    JVC DLA-HD1高清影院投影機給人的第一印象就是非常有質感，而且比較小巧。外形尺寸僅為455×418.5×172.5mm(長×寬×高)，"纖細"身段，符合現在投影機領域的"性能更強，外觀更小"的時代潮流。下面我們讓她脫下“華麗”的外衣，看看其“心靈”美。

打開外部金屬外殼，里面部件全部裸露出來。

    JVC DLA-HD1高清影院投影機的外殼非常容易被打開，為了更好的看到核心部件，上圖中是已經移走了鏡頭光機部分，中間的大空腔就是安裝光機的。在空腔中央位置就是D-iLA面板。

D-iLA面板的背面

   投影機左邊的信號點路用一塊金屬皮包裹保護，一面碰壞了。從內部結構，我們也可以看出DLA-HD1投影機的內部各部件設計得非常緊湊，從而體積要比其前任HD**K系列機器要小巧些。

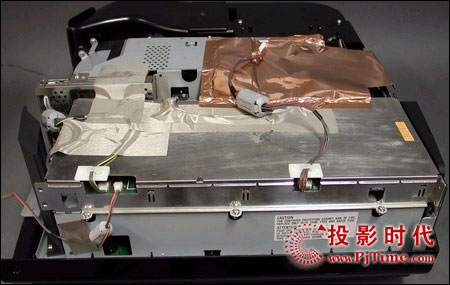

換一個角度來看，電路被金屬保護罩住了

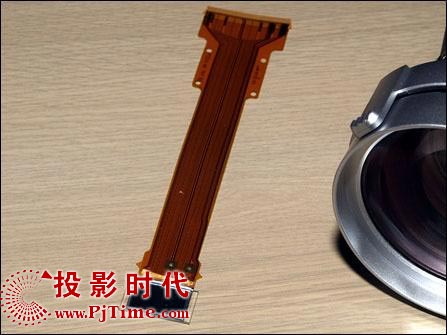

JVC高清投影機DLA-HD1 0.7英寸D-ILA芯片

   DLA-HD1高清投影機采用了JVC最新0.7英寸1080P家庭影院專用高清LCOS技術芯片，其8.1微米，像素間隔：0.35微米，開口率：89%，結合無機配向膜技術，可以大副降低因光線的反射和折射產生的漏光現象，整機原生對比度實現了業界最高的15000：1，響應時間也由上代的8ms提升到了4ms。

目前JVC的D-ILA芯片有如下幾種規格：

　　(1)最高等級：1.7英寸4K芯片(3840×2048)，5000 : 1對比度，像素大�。�9.5微米，像素間隔：0.5微米，開口率：93%。主要應用于大型數字高清影院。

　　(2)1.3英寸 QXGA等級芯片(2048 x 1536)，對比度5000 : 1，像素大�。�12.9微米，像素間隔：0.5微米，開口率：94%。主要應用于大型工業制圖的計算機對應顯示。

　　(3)0.82英寸 1080p芯片(1920 x 1080)，5000 : 1對比度，像素大�。�9.5微米，像素間隔：0.4微米，開口率：92%。主要應用與高清家庭影院。

　　(4)0.7英寸1080p等級芯片(1920 x 1080)，5000 : 1對比度，像素大小：8.1微米，像素間隔：0.35微米，開口率：89%。主要應用于高清家庭影院。

　　(5)0.7英寸720p等級芯片(1280 x 720)，5000 : 1對比度，像素大�。�12微米，像素間隔：0.5微米，開口率：93%。主要應用于家庭影院。

    相比DLP和3LCD，LCoS面板的制作工藝更為復雜一些，目前主要有JVC開發的D-ILA和SONY的SXRD技術，他們之間的差異在于：D-ILA是采用無機配向膜排列，SXRD則是采用液晶層垂直排布方式來實現。D-ILA(Direct-Drive Image Light Amplifier)，又名直接驅動圖像光源放大器技術。D-ILA技術的核心部件是反射式活性矩陣硅上液晶板，也就是通常所說的反射式液晶板，所以也有人將D-ILA技術稱為反射式液晶技術。透射式LCD技術中的液晶板中，作為像素點開關控制的晶體管被作在液晶板上相應位置上，在光源透射過程中，晶體管本身將阻擋部分光線，因此采用透射式液晶技術的投影機的光源的利用效率不高，很難實現高亮度。

　　D-ILA技術中液晶板將晶體管作為像素點液晶的開關控制單元做在一層硅基板上，硅基板(也稱反射電極層)位于液晶層的下面，用于像素地址尋址的各種控制電極和電極間的絕緣層位于硅基板的下面，因此整個結構是一個3D立體排列方式。來在光源的光學不能穿透反射電極層，而被反射電極層反射，避免了下面的各種結構層對光線的阻擋。因此采用D-ILA技術的液晶板的光圈比率可以作到93%(DLP技術中DMD的光圈比率為88%，而透射式LCD的液晶板的光圈比率為40%~60%)，因此采用D-ILA技術的投影機對光源的利用效率更高，可以實現更高的亮度輸出。
