微片激光器在氣象環境監測-——能見度雷達中的應用

    能見度監測的重要性及早期設備局限

    在日常生活中，能見度的高低直接影響著我們的出行安全。無論是高速公路上的團霧、港口的海霧，還是機場跑道上的低云，這些低能見度現象都是交通運輸?shù)闹卮笸�脅。為了測量能見度，激光能見度儀應運而生。

    早期比較常見的能見度儀是單點式的，該種設備只能測量一個維度的能見度，雖然成本較低，但信息不完整，應用受限。

    能見度光量子激光雷達的工作原理及優勢

    隨著技術的發展，能見度光量子激光雷達得到發展。它使用激光器發射固定波長的激光脈沖，穿透大氣后與氣溶膠、水汽、霾粒子發生米散射，通過望遠鏡接收不同距離處的后向散射光，反演大氣消光系數，進而計算能見度。通過氣象要素的分鐘級觀測，提高大氣觀測的范圍、數據質量，填補了傳統能見度儀點式監測的局限性，從而用于增強對突發性、災害性天氣監測預警能力。

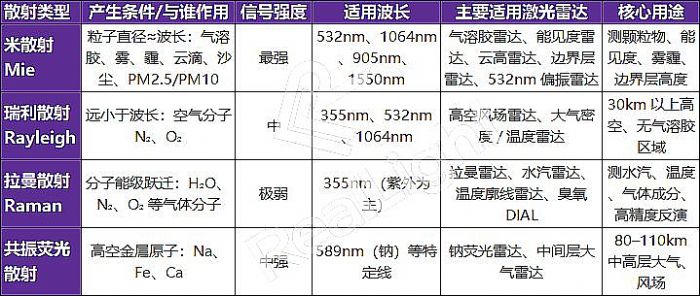

大氣顆粒物 / 分子與激光相互作用 —— 散射類型 & 對應激光雷達

核心應用場景

    基于三維能見度的掃描觀測結果，識別低能見度覆蓋區域，并結合預警閾值及時發布低能見度預警，確保起降點周邊區域飛行器的低空飛行安全；基于實況觀測數據為旅游觀光的飛行“窗口期”提供決策支持，保障旅游觀光的視覺體驗感；在飛行路徑上，提供沿線能見度信息，為及時規避障礙物，提高飛行的安全提供保障。

    小型化趨勢下的激光器技術迭代

    隨著低空經濟的發展，小型化的需求越來越迫切，因而衍生了小型化能見度量子激光雷達的需求，小型化后，體積更小，成本更低，利于大量布點。在小型化的技術攻關上，激光器是重點之一，傳統的燈泵激光器早已被淘汰，取而代之的是全固態的脈沖激光器，其技術路線大多是主動調Q，因而需要高壓電路和主動Q晶體，體積相對燈泵激光器來說雖然很小，但對于小型化的激光雷達來說，還不夠小。因此，這時候基于被動調Q技術的微片激光器開始凸顯出其特點，杏林睿光的微片激光器的特點是小型化，功耗低，脈寬窄，如下圖所示為設計原理圖和實物圖，可以做的非常緊湊，且諧振腔很短，實現了窄脈寬輸出。

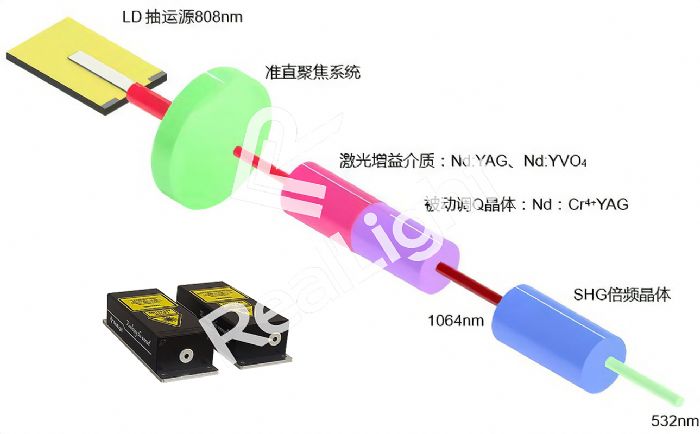

被動調Q微片激光器工作原理圖

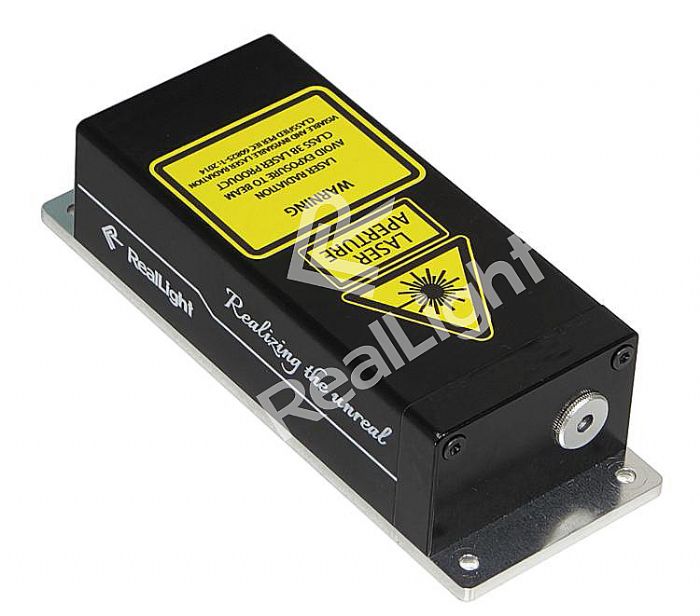

杏林睿光 被動調Q微片激光器

    微片激光器相對于主動調Q的激光器來說，劣勢是平均功率低，在過去，激光雷達的測量范圍在5km以上，甚至到15km，所以大部分時候，會選擇主動調Q的激光器才能滿足測量要求，隨著低空經濟的發展，測量范圍要求為大于3km，且隨著探測技術的發展，單光子探測器成本不斷降低，更低平均功率的微片激光器的優勢開始凸顯，并得到充分應用。在應用中，杏林睿光的激光器不僅僅小型化，成本低，穩定性好，還得益于小型化和功耗低，使得散熱要求低，雷達整機系統設計簡單；另外，結構緊湊和合理的結構設計，激光器在高低溫下的指向性明顯更優，特別是讓人頭疼的低溫的指向性。

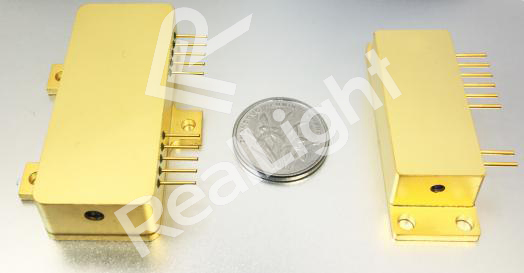

杏林睿光微片激光器

    隨著低空經濟的發展，小型化激光雷達會迎來一輪快速發展，杏林睿光的高可靠性、低成本、小型化的激光器將助力這輪發展。低空經濟將方便人們的出行，改善污染問題，讓我們一起期待。
