了解壓力掃描閥相關內容？科途測控帶您一篇看懂

    一、什么是壓力掃描閥？

    在日常生活中，壓力無處不在。不管是上班途中迎面吹來的風，還是洗手時水流與手的接觸，這其中都存在著“流體壓力”。從確保自來水順暢流出的管網壓力，到影響汽車行駛安全與油耗的輪胎胎壓，再到保障家庭安全的燃?xì)夤艿缐毫�，監控這些壓力對于系統的正常與安全運行至關重要。這種對壓力監測的需求，在工業領域中被放大且要求更為嚴苛。例如，在航空航天、能源化工等領域，流體壓力的微小偏差都可能影響設備效能、產品質量甚至人員安全。

    壓力掃描閥，正是為滿足工業中高效、多點的流體壓力測量需求的專用儀器。它能夠同時測量數十甚至上百個點的壓力數據，極大地提升了測試效率。壓力掃描閥的分類方法很多，根據測量介質的不同，可以分為氣體壓力掃描閥和液體壓力掃描閥；而根據其所測量的壓力類型來說，又可以分為表壓式、絕壓式和差壓式。所以在進行壓力掃描閥選型前，要了解具體的試驗需求。

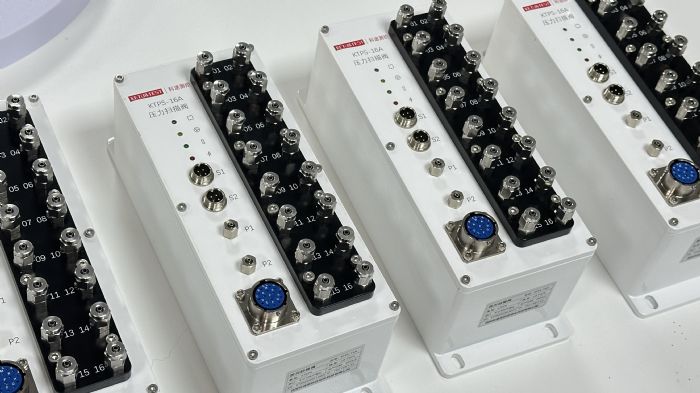

科途測控KTPS-16A壓力掃描閥

    二、壓力掃描閥的工作原理

    理解壓力掃描閥的工作原理，可以從其核心構造入手。一臺典型的壓力掃描閥外殼采用高強度、耐腐蝕的金屬材料制成，內部核心元件主要是多個高精度壓力傳感器，采集板，信號調理電路和模數轉換等。通常每個傳感器對應一個測量通道，通過在被測部件上打孔，或者借助探針等工具，通過引壓管將各個測點的壓力分別引導至壓力掃描閥對應的輸入端口，在中央處理單元的精確時序控制下，將所有輸入通道的壓力轉換為微弱的電信號，經過放大、濾波等調理后，由采集系統轉換為數字值。此時，所有通道的數據按序被記錄下來，通過通訊接口實時傳輸至上位機軟件，進行數據顯示與分析。

    一般來說，硅壓阻式壓力傳感器因其測壓范圍廣、穩定性靈敏度好、瞬態響應快等特點，是作為壓力掃描閥傳感器芯體最優的選擇。

    三、壓力掃描閥的應用領域

    壓力掃描閥憑借其多點、高效的測量能力，廣泛應用于多種關鍵領域。這里，我們以壓力類型出發，詳細了解壓力掃描閥在不同領域的應用情況。

    不同的應用場景需要測量不同類型的壓力類型，主要包括絕壓、表壓和差壓。簡單來說，絕壓是相對于完全真空的壓力值，適用于封閉系統或需要知道絕對物理壓力的場景；表壓是相對于當?shù)卮髿鈮旱膲毫χ担�是我們�(nèi)粘�儀表中最常見的讀數；差壓則是兩個測量點之間的壓力差值，常用于測量流量、液位或過濾器的堵塞情況。這些測量模式在很多應用中發揮著核心作用。

    1、航空航天與風洞試驗：這是壓力掃描閥的經典應用領域。在飛機、火箭模型的風洞試驗中，需要在模型表面密集布置數百個測壓孔。壓力掃描閥同步測量這些點的壓力，其中模型表面與自由來流之間的壓力差（即差壓）是計算氣動升力和阻力的直接依據；而相對于試驗段靜壓的表壓數據則用于精確繪制全機或部件的表面壓力分布云圖，為氣動外形優化提供核心數據。發動機內部高溫燃?xì)馔ǖ赖膲毫ΡO(jiān)測也常需要測量絕壓，以分析燃燒效率。

    2、能源與過程工業：在石油天然氣行業中，壓力掃描閥用于監測井下流體的絕壓，這是評估油藏狀態的關鍵。在管道運輸中，通過測量節流裝置前后的差壓來計算實時流量。同時，儲罐內的壓力常以表壓進行監控，以確保安全。在電力行業，可用于測量燃?xì)廨啓C(jī)、蒸汽管道沿程的壓力分布（多為表壓或差壓），評估系統性能與安全性。

    3、汽車工程：在發動機研發中，壓力掃描閥用于同步測量進氣歧管、氣缸、排氣歧管等多點的瞬態壓力。進氣壓力常測絕壓或表壓以分析充氣效率；燃燒室內壓力需測絕壓來研究燃燒過程；排氣背壓則多用表壓監測。在整車空氣動力學測試中，測量車身表面與大氣環境的差壓，是優化造型以降低風阻的核心手段。

    4、HVAC與流體機械：在評估風機、壓縮機、泵等流體機械的性能時，需要同時測量其進口與出口之間的差壓用于計算壓頭，以及多個截面的靜壓，從而繪制完整的性能曲線。在建筑通風和環境風場研究中，用于測量通風管道內的靜壓及建筑表面與室內外的差壓，以優化通風效率與結構安全。

    5、生物醫療與科研：在醫療器械如呼吸機、麻醉機的測試中，需要精確監測氣道壓力，通常為表壓或差壓，以確�；颊甙踩�。在血液透析設備中，監控血路和透析液路的差壓至關重要。在微流控、水動力學等基礎科研中，壓力掃描閥用于測量微流道、實驗水槽等復雜流場中細微的差壓分布，揭示流動本質。

科途測控KTPS-16A壓力掃描閥

    四、壓力掃描閥的性能特點

    隨著需求的增大，市場上也涌現出一大批壓力掃描閥品牌，型號各異，參數也不盡相同。這里我們以科途測控KTPS-16A壓力掃描閥為例，展開對有關壓力掃描閥的部分性能解析。

    1、高精度測量：壓力掃描閥屬于高精度儀器，精度是一個儀器的核心性能指標，直接影響測量數據的可靠性。KTPS-16A壓力掃描閥的精度達到±0.05% FS。這里的“FS”是滿量程的縮寫，“±0.05% FS”是設備的在某個滿量程的精度，即測量誤差相對于滿量程的百分比。根據國家標準，我國的工業儀表的精度等級分為多個級別，±0.05%FS對應0.05級，屬于高精度等級，適用于對數據準確性要求極高的場景。

    2、高速采樣能力：即設備技術參數中的“采樣率”，指每秒鐘對單個通道進行壓力測量的次數，單位一般為赫茲（Hz）。目前市場上壓力掃描閥的采樣率大都在500Hz-1000Hz，而KTPS-16A壓力掃描閥的采樣率最高可達10kHz，可以實現0-10kHz可調，對于一些高頻率變化的復雜系統，能夠精準捕捉到瞬時壓力波動。

    3、多通道同步采集：指設備內部所有通道在同一時刻進行數據的采集，通過TCP/IP網絡、NTP協議和時鐘同步技術，確保多臺設備在聯網工作時，其內部時鐘高度一致，從而實現跨設備的通道數據在時間上嚴格對齊。這對于構建大型分布式測試系統是必備功能。

科途測控KTPS-16A壓力掃描閥

    五、壓力掃描閥和配套軟件

    軟件生態系統是壓力掃描閥性能不可分割的組成部分，它將設備采集到的壓力數據實時顯示出來，和壓力掃描閥共同構建了一個從配置、采集到分析的全流程解決方案。

    同樣以科途測控KTPS-16A壓力掃描閥為例，其配套的Ketusoft專業數據采集軟件由科途測控百分百自主研發，不僅支持實時數據顯示，還具備強大的分析處理功能，以下是部分功能介紹：

    1、數據波形：展示各通道數據隨時間的變化趨勢。該功能不僅支持單設備數據顯示，還可建立多設備數據間的關聯波形圖。

    2、二次計算：支持對不同通道的數據進行二次計算分析，并可通過虛擬設備模擬設備狀態，方便用戶進行測試和操作。

    3、面板監控：進行實時數據監控與管理的可視化界面�？梢酝ㄟ^(guò)設置通道上下限報警值，實現對設備的動態監測。

    4、數據分析：通過時域與頻域分析，實現數據的多維解讀，并且支持多種濾波算法的選擇和自定義設置，有效去除信號中的高頻噪聲和突發干擾，實現更精準的判斷。

    5、數據畫廊：將數據與實際場景圖結合，進行多維度的展示和分析，優化決策過程。

    6、數據存儲導出：支持?jǐn)?shù)據帶時間戳導出CSV、Excel、Access、Matlab及UFF在內的多種通用文件格式。

    六、壓力掃描閥的選型和廠家推薦

    面對魚龍混雜的壓力掃描閥市場，如何進行正確的設備選型也成為橫梗在用戶前的一項挑戰。

    首先要明確試驗的具體需求，測量介質、量程范圍、精度要求、采樣要求、功能匹配、接頭類型和通訊協議等，都是需要考慮的重點。另外，因?yàn)閲?guó)內在壓力掃描閥研究上起步較晚，早期技術積累較為薄弱，所以很多用戶在選擇設備時可能也更偏向于國外出名的那幾款掃描閥型號。但隨著國際形勢、貿易格局和國家對科技自主創新的支持，國內掃描閥廠商加大研發力度，已經逐步追平，并且在本土化服務和性價比方面提供了極強的競爭力。在這一背景下，科途測控依托自身實力，其推出的壓力掃描閥產品從硬件到軟件再到產品結構設計、工藝優化均為自主研發，其不僅提供靈活的定制化設計，卓越的產品性能和完善的服務支持也得到業內的廣泛認可。

    七、壓力掃描閥的發展趨勢和前景展望

    隨著工業自動化和智能化水平的不斷提高，壓力掃描閥的技術也在不斷進步。未來的壓力掃描閥將向更高精度、更強抗干擾性、更智能化的方向發展。特別是在大數據和工業互聯網的推動下，壓力掃描閥將與自動化監控系統深度集成，成為智能制造的一部分�？仆緶y(cè)控也將持續研發突破行業技術壁壘，拓展壓力掃描閥在先進制造業的潛力與競爭力。
