東麗開發(fā)出防指紋膜計(jì)劃量產(chǎn)

    東麗開發(fā)出了不容易附著指紋等油脂性污漬的薄膜，具備即使附著指紋也看不出來的功能。將用于智能手機(jī)和平板終端等顯示畫面具備觸摸輸入功能的產(chǎn)品�！案鶕�(jù)用戶的反應(yīng)，最快在2012年度內(nèi)開始量產(chǎn)”（東麗高功能薄膜技術(shù)部長兼薄膜研究所長恒川哲也）。

    目前，具備防指紋功能的薄膜共有兩種產(chǎn)品實(shí)現(xiàn)了實(shí)用化，分別是通過溶解擴(kuò)散油脂性污漬使指紋不明顯的親油性薄膜，以及通過排斥污漬防止指紋附著在薄膜上的拒油性薄膜。據(jù)東麗介紹，親油性薄膜存在的課題是，如果皮脂和污漬較多的手指觸摸時(shí)無法獲得效果；而拒油性薄膜的課題是，附著的指紋污漬容易看得出來。

    東麗的開發(fā)品解決了原產(chǎn)品存在的這些課題。在采用名為“抗指紋性”的自主指標(biāo)進(jìn)行測試時(shí)，開發(fā)品時(shí)得到了“Class-2”的結(jié)果，優(yōu)于親油性薄膜的“Class-4”和拒油性薄膜的“Class-3”�？怪讣y性是以薄膜表面反射光的色彩和光澤變化量為基礎(chǔ)的定量化指標(biāo)，數(shù)值越低性能越高。

    開發(fā)品的其他性能參數(shù)方面，全光線透射率為91%，霧度為0.6%，光澤度為155%，實(shí)現(xiàn)了與競爭品基本相同的性能。開發(fā)品是在PET薄膜上進(jìn)行溶液涂布成膜實(shí)現(xiàn)的，因此生產(chǎn)成本也比較低�！斑�可以在其他樹脂膜和玻璃上成膜”（東麗）。

    為實(shí)現(xiàn)上述特性，東麗采用了以下兩種技術(shù)。第一，較原來提高了拒油性，使污漬不容易附著。通過追加新的添加材料，拒油性材料容易溶解到母材中，可以在薄膜表面均勻成膜。由此，污漬附著量降到了原拒油性薄膜的約1/3。東麗沒有公布具體的材料種類。

    第二，通過在薄膜表面形成nm尺寸的不規(guī)則凹凸構(gòu)造，抑制了污漬凝集，使污漬變得不明顯。“通過調(diào)整母材、拒油性材料和添加材料的構(gòu)成比例，并優(yōu)化涂布和干燥工藝，使之具備自組織功能，從而可形成微細(xì)的凹凸構(gòu)造”（東麗）。

    東麗已經(jīng)在2012年2月15～17日于東京有明國際會展中心舉行的“nano tech 2012”（第11屆國際納米技術(shù)綜合展暨技術(shù)會議）上展出了此次的開發(fā)品。

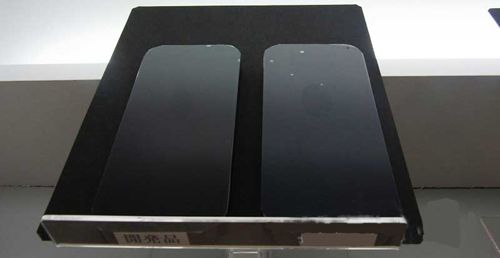

    圖1：此次的開發(fā)品（左）和未進(jìn)行表面處理產(chǎn)品（右）的比較

    圖2：此次的開發(fā)品（左）和親油性薄膜（右）的比較

    圖3：與其他競爭公司的性能比較

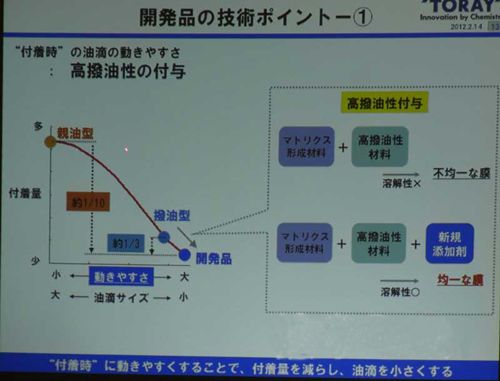

    圖4：導(dǎo)入技術(shù)1：較原來提高拒油性

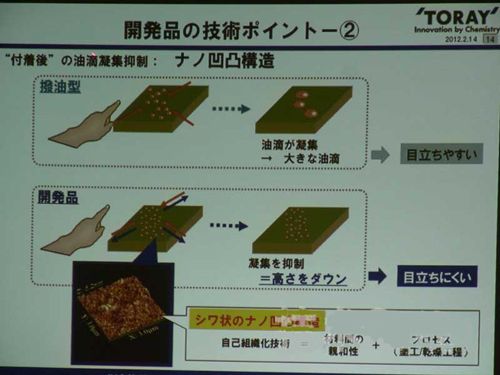

    圖5：導(dǎo)入技術(shù)2：設(shè)置nm尺寸的不規(guī)則凹凸構(gòu)造
