LTPO可提高可折疊OLED的性能

    要點

    更大的屏幕和高幀率的存在，增加了智能手機的電池消耗。因此，顯示面板必須大幅降低功耗。

    可折疊顯示用于顯示更多的內容，所以采用LTPO TFT可以使其有更低的功耗性能。

    與LTPS相比，制造LTPO TFT需要更多的TFT光罩步驟，因此OLED供應商會降低傳統LTPS TFT的產能，轉為L(zhǎng)TPO。

    可折疊顯示器市場有望很快隨著LTPO TFT的發展而發展，但供應商會遇到技術壁壘。

    智能手機顯示屏越來越大，內容越來越多

    智能手機顯示屏從一開始就一直在增加尺寸，因?yàn)橛脩?hù)希望在更大的屏幕上查看和消費內容產品。最近，由于分辨率提高而使內容變得更大，比如電影和游戲，所以要求顯示器有更快的幀率來支持這些內容。因此，現在智能手機顯示屏由于屏幕更大、幀率更高而消耗更多的電量。

    三星的Galaxy S系列增加了其屏幕尺寸和電池容量，如下圖1所示。Galaxy S20在Galaxy S10 3400mAh基礎上增加了600mAh，即使屏幕尺寸只增加了0.1英寸。顯著的電池容量變化是由于幀率增加，Galaxy S20首次采用了LTPS OLED的120Hz幀率。

    圖1：三星Galaxy S系列屏幕尺寸和電池容量的變化趨勢

    Galaxy S20的120Hz幀率并不是一直運行的，在特定的條件下，例如使用WQHD、電池剩余電量不足5%、溫度高于42℃或使用攝像頭時，都不能使用120Hz幀率。因此，如果LTPS OLED采用始終運行的120Hz幀率，電池容量可能會大幅增加。如果是這樣的話，那么智能手機顯示屏應該需要大幅降低功耗。從LTPS TFT演變而來的LTPO TFT是OLED顯示器可以用來降低功耗的解決方案之一。

    LTPO TFT提高了可折疊OLED的性能

    2019年，三星推出了Galaxy Fold，采用7.3英寸可折疊OLED（LTPS），電池容量為4235mAh，顯示屏可支持60Hz幀率。Galaxy Fold的概念是將智能手機和平板電腦合二為一。然而，隨著顯示面積的擴大，OLED的功耗大大增加。這意味著，可折疊顯示屏的功耗不應該太高，因?yàn)槠湓O(shè)計空間有限，也因此它們無法大幅增加電池容量。

    不過，如上所述，最近120Hz高幀率越來越流行。三星的Galaxy Fold也存在一個問題，即可折疊顯示屏在滑動時，屏幕上會出現畫面撕裂的情況，如下圖2所示。

    圖2：Galaxy Fold的60Hz幀率運行時網頁滾動出現的畫面撕裂現象

    頁面滾動造成的畫面撕裂的原因之一可能是由于幀率不足從而無法跟上內容變化的速度。因此，更高的幀率是解決這一問題的方法。但由于LTPS TFT的功耗較高，三星無法在Galaxy Fold上采用120Hz的幀率。

    隨后，在2020年，三星又推出了Galaxy Z Fold 2，搭載7.6英寸可折疊OLED，采用混合氧化物和多晶硅(HOP)TFT，電池容量為4500mAh，可支持自適應幀率控制。自適應幀率控制是指根據內容的不同，可以將幀率從60Hz調整到1Hz或120Hz的功能。

    三星顯示成功開發了自己的LTPO TFT設計，與蘋果的專利不同。

    例如，在正常狀態下（如查看圖片時），幀率工作在60Hz。但是，當屏幕處于常亮模式（Always-on）時（例如，當只顯示黑色背景的時鐘時），幀率將被調整為1Hz；當屏幕處于快速切換模式時（例如，當滑動瀏覽網站時），幀率將被調整為120Hz。

    根據Omdia之前的文章中所述，LTPO TFT可以在比LTPS更低的幀率下大大降低功耗。因此，即使設備的電池容量沒有明顯增加，可折疊OLED顯示屏也可以在高幀率下運行。

    圖3：Galaxy Fold（60Hz幀率）和Galaxy Z Fold 2（120Hz幀率）的對比 ─ 滑動通知欄

    部分LTPS TFT產能將轉換為L(zhǎng)TPO TFT

    LTPO TFT需要比LTPS TFT多至少兩到三個光掩膜步驟，以形成氧化物半導體層和其他相關層，LTPO TFT工藝還需要額外的設備來沉積氧化物半導體。這意味著LTPO TFT的投資將比LTPS TFT涉及更多的費用和空間，而且Tack time也將大大延長。就目前柔性O(shè)LED晶圓廠產能過剩、利用率低的情況而言，額外的投資對產業并無幫助。因此，有多家面板廠正考慮將LTPS TFT產能轉為L(zhǎng)TPO TFT，但這要看LTPO的需求量有多大。

    以三星顯示為例，該公司計劃在2022年前將其大部分Gen 6 A3柔性O(shè)LED產能從LTPS TFT轉換為L(zhǎng)TPO TFT。這是因?yàn)锳pple要求三星顯示提供LTPO TFT的柔性O(shè)LED。三星顯示擁有大量LTPS TFT的柔性O(shè)LED產能；2019年其產能占比達到66.9%。然而，許多中國面板廠商一直在積極提高其份額，因此LTPO TFT的柔性O(shè)LED很快將成為三星顯示的新戰場。

    圖4：各背板柔性O(shè)LED產能占比預測

    各TFT背板的可折疊OLED市場預測

    Omdia預計2027年可折疊顯示面板將達到7360萬片。

    2027年，可折疊OLED中LTPO TFT背板的出貨量預計將達到4160萬片，占據56.5%的份額。這是因?yàn)長TPO TFT比LTPS功耗更低，但由于投資費用的原因，可能只有少數幾家面板供應商能主導產能。

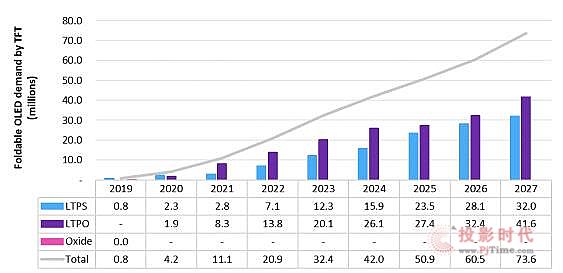

    圖5：各TFT背板的可折疊OLED單位需求預測
