齊普光電“黑金剛” 催促行業標準化進程

    一、LED顯示屏行業標準化

    我國LED顯示屏產業的發展，主要技術和主導產品基本上都是立足國內自主開發的，在技術發展歷程中，形成了一系列代表產品，從20 世紀90 年代初的單色顯示屏到90 年代末的全彩色顯示屏，關鍵技術不斷深化。

    在標準化方面， 1998 年電子信息行業標準《LED顯示屏通用規范》發布。長期以來，行業協會積極組織對信息產業行業標準《LED顯示屏通用規范》和《LED顯示屏測試方法》等標準的修訂和完善、宣貫實施。同時，許多企業也積極參加了LED器件、半導體照明以及其他行業應用標準的相關工作。目前，LED顯示屏相關的標準， 《LED顯示屏通用規范》和《LED顯示屏測試方法》、《體育場館用LED顯示屏規范》等電子行業標準己頒布實施。另外，相關的應用領域也制定了有關的應用標準，如鐵道部的《旅客引導LED信息顯示標準，交通部的《高速公路可變情報板標準》、《高速公路可變限速標志標準》，公安部的《城市交通誘導情報板標準》等。這些標準的發布和宣貫實施，構成了我國LED顯示屏的標準化體系基本框架，對規范市場發展、促進產業提升具有主要的作用。

    然而，對于led顯示屏產業來看，標準化歷程才剛剛開始，對于眾多l(xiāng)ed顯示屏生產企業來說，無不面臨著如下幾個問題，首先，顯示屏生產中，顯示屏是屬于工程類和產品類的性質之爭，其次，系列點間距的各個廠家不同，造成后期維修，互換的困難，還有，對led顯示屏模塊中，由于上游封裝生產led的不同，各模塊燈的參數不一致的原因，使得即便是在最小顯示功能單元也難以進行標準。困難重重，使得行業內，顯示屏各類參數混雜，使得企業內部管理混亂和社會財富浪費巨大。

    齊普光作為行業中的老企業，至始至終對企業慣徹”三化”的工作不斷地努力，黑金剛就是齊普光在led顯示屏生產中常年總結的結晶，在通用化，系列化和組合化的不斷完善和改進中，給企業帶來許多的好處 ，減輕了設計工作量,有利于提高設計質量并縮短生產周期; ;便于組織標準件的規�；�,專門化,易于保證產品質量,節約材料,從而降低其成本；提高互換性,便于維修; 便于評價產品質量,解決經濟糾紛等。

    二、黑金剛的通用化

    所謂產品通用化是指同一類型不同規格或不同類型的產品和裝備中，用途相同、結構相近似的零部件，經過統一以后，可以彼此互換的標準化形式。顯然，通用化要以互換性為前提，互換性有兩層含義，即尺寸互換性和功能互換性。功能互換性問題在設計中非常重要。例如顯示屏的模塊，驅動板等。通用性越強，產品的銷路就越廣，生產的機動性越大，對市場的適應性就越強。

    產品通用化就是盡量使同類產品不同規格，或者不同類產品的部分零部件的尺寸、功能相同，可以互換代替，使通用零部件的設計以及工藝設計、工裝設計與制造的工作量都得到節約，還能簡化管理、縮短設計試制周期。

    黑金剛通用化的必然性

    顯示屏通用化是現代化大生產發展的客觀要求。隨著產品規格、品種日益繁多，生產和需求反映在品種規格上的矛盾日益突出，因此，將作用相同、尺寸接近的各種零部件和技術文件，經過比較分析，合理歸并，使其統一，既在技術上是可行的，又在經濟上是合理的。

    顯示屏通用化是提高社會生產效率的重要方向之一。它能夠減少生產重復現象，消除產品及其元件種類以及工藝型式的不適當?shù)亩鄻踊�。在通用化基礎上增加批量，是建立專業化生產的有效條件，對采用先進設備、改善產品質量的更新速度，縮短掌握新技術的時間，增強市場競爭能力起著積極作用。齊普光由于產品結構中盡量采用通用件，可以簡化產品設計、減少工藝準備的工作量，從而使生產組織和生產計劃工作進一步完善。

    齊普光黑金剛的通用化 　

    1、在箱體的基礎上，使各種用途的模塊系列通用化。

    1）、套件外形尺寸一致：均為320mmX320mm。

    2）、套件底殼定位孔一致：所有此規格的套件，底殼鎖定螺絲孔位一致。

    3）、可實現箱體共用。

    2、在各種不同的模塊中，最大限度地采用同一類型的零部件。

    1）各類螺絲和緊固件

    2）驅動IC，led燈，PCB等

    3、設計含有一般元件的典型方案，即工藝過程典型化。

    通用化是一個綜合過程。在此過程中，對產品制造的各個環節都會發生深刻影響。通用化不僅會完善縱向的聯系，而且會完善橫向的聯系──它可減少各部門的企業內所生產的同類部件、零件和工具的型式尺寸的數量。因此，通用化工作只能綜合地進行，才能獲得最佳效果，而不能將這項工作局限在個別企業或一些企業范圍內。

    三、黑金剛的系列化

    標準化的常用形式有簡化、統一化、通用化、系列化等。

    系列化是標準化的高級形式，是標準化高度發展的產物，是標準化走向成熟的標志；系列化是使某一類產品系統的結構優化、功能最佳的標準化形式。系列化通常指產品系列化，它通過對同一類產品發展規律的分析研究，經過全面的技術經濟比較，將產品的主要參數、型式、尺寸、基本結構等作出合理的安排與計劃，以協調同類產品和配套產品之間的關系。

    系列化產品的基礎件通用性好，它能根據市場的動向和消費者的特殊要求，采用發展變型產品的經濟合理辦法，機動靈活地發展新品種，既能及時滿足市場的需要，又可保持企業生產組織的穩定，又能最大限度地節約設計力量，因此產品系列化是搞好產品設計的一項重要原則。企業必須按照產品系列化的要求進行設計，對沒有系列型譜的要逐步形成系列型譜，對已有系列型譜的應嚴格按照系列型譜進行設計，保證新產品按系列發展。

    “黑金剛”系列產品主要包括：P10戶外全彩、P10表貼5050戶外全彩、P13.33戶外全彩、P16三燈戶外全彩、P16四燈戶外虛擬全彩、P16表貼5050戶外全彩、P20三燈戶外全彩、P20四燈戶外虛擬全彩、P26.66戶外全彩、P5表貼戶內全彩、P6.67戶內全彩和P8防水戶內外表貼全彩。

    黑金剛系列化的工作內容

    系列化工作的內容，分為以下三個方面。

    1、制訂黑金剛基本參數系列

    產品的基本參數是基本性能或基本技術特性的標志，是選擇或確定產品功能范圍、規格、尺寸的基本依據。產品基本參數系列化是產品系列化的首先環節，也是編制系列型譜，進行系列設計的基礎。

    制訂基本參數系列的步驟是：

    1）選擇主參數的基本參數

    反映顯示屏亮度的基本特性 ；

    反映顯示屏中穩定的參數（如刷新頻率）；

    從使用出發，選結構參數點間距為p10。

    2）確定主參數和基本參數的上下限。

    即確定系列的最大、最小值。這個數值范圍的確定，一般要經過近期和長遠的需要情況、生產情況、質量水平、國內外同類產品的生產情況的分析、并盡量符合優先數系列。

    3）確定參數系列

    主要是確定在上下限之間的參數如何分類、分級，整個系列安排多少檔，檔與檔之間選用怎樣的公比等。

    黑金剛系列主要采用幾何級數（等比級數）

    幾何級數的特點是任意相鄰二項之比為一常數，即：

    Nn = N1.rn ? 1或           除了一般數值系列之外，另一類是優先數列。由于各種產品的特點不同，不可能都按一個公比形成系列，客觀上需要一種數列能按照十進的規律向兩端延伸，這便是十進幾何級數優先數列。以為公比形成的等比數列：

    R5數系：以為公比形成的數系；

    R10數系：以為公比形成的數系；

    R20數系：以為公比形成的數系；

    R40數系：以為公比形成的數系；

    以上稱為基本系列。

    R80數系：

    它稱為補充系列，僅在參數分級很細、基本系列不能適應實際情況時，才可考慮采用。根據規定，確定產品的參數系列時，必須最大限度地采用，這就是“優先”的意義。

    2、編制黑金剛系列型譜

    因為社會對產品的需要是多方面的，只是對參數分檔分級：有時還不能滿足需要，還要求同一規格的產品有不同的型式，以滿足不同的特殊要求。解決這個問題便是系列型譜的任務。系列型譜是對基本參數系列限定的產品進行型式規劃，把基型產品的與變型產品的關系以及品種發展的總趨勢用圖表反映出來，形成一個簡明的品種系統表。

    編制型譜是一件很復雜、很細致、又需要很慎重的工作，要以大量的調查資料和科學的分析預測為基礎，一經確定，輕易不宜改變。

    3、黑金剛的系列設計

    1）首先在系列內選擇基型，基型應該是系列內最有代表性，規格適中，用量較大，生產較普遍，結構較先進，經過長期生產和使用考驗，結構和性能都比較可靠，又有發展前途的型號。

    2）在充分考慮系列內產品之間以及變型產品之間的通用化的基礎上，對基型產品進行技術設計或施工設計。

    3）向橫的方向擴展，設計全系列的各種規格，這時要充分利用結構典型化和零部件通用化等方法，擴大通用化程序或者對系列內產品的主要零部件確定幾種結構型式（叫做基礎件），在具體設計時，從這些基礎件中選擇合適的。

    4）向縱的方向擴展，設計變型系列或變型產品，變型與基礎要最大限度地通用，盡量做到只增加少數專用件，即可發展一個變型或變型系列。

    黑金剛系列化的目的

    黑金剛系列化的目的，是為了簡化產品品種和規格，盡可能滿足多方面的需要。黑金剛系列化，便于增加品種，擴大產量，降低成本。

    黑金剛系列化的經濟意義

    1、320x320通用模組平整度高：960x960尺寸的箱體，只需要9個模組，比常規160x160模組拼接縫小，使整屏平整度得以明顯提高。

    2、拆裝方便：960x960的標準箱體，只需拆裝9個模組，工作量有效減小。

    3、箱體接線簡潔：由于通用模組在標準箱體上的數量少，箱體內部走線較常規箱體更加簡潔明了，工藝整齊漂亮。

    4、可實現箱體的標準化：通用模組底殼定位尺寸一致，因此箱體可實現通用。

    5、為產品備庫存及縮短生產周期提供了時間上的保證。

    6、品質上可以作到精細化管控。有利于提高專業化程度。

    7、極大地方便經銷商作方案設計及結構施工，因為所有的種類都統一到320X320模組，統一到960X960的箱體。

    8、由于規格統一，不賣東家，可以賣西家，經銷商可以大膽的進行預下訂單，制造廠家可以大膽庫存。

    9.縮短產品工藝裝置的設計與制造的期限和費用。

    四、黑金剛的組合化

    組合化是按照標準化的原則，設計并制造出一系列通用性較強的單元，根據需要拼合成不同用途的物品的一種標準化的形式。

    組合化是受積木式玩具的啟發而發展起來的，所以也有人稱它為“積木化”和“模塊化”。組合化的特征是通過統一化的單元組合為物體，這個物體又能重新拆裝，組成新結構的物體，而統一化單元則可以多次重復利用。

    黑金剛組合化的主要內容

    無論在產品設計，生產過程中以及產品的使用過程中都可以運用組合化的方法。但組合化的內容，主要的是特殊和設計標準單元和通用單元，這些單元又可稱做“組合元”。

    確定顯示屏組合元的程序，大體是：先確定其應用范圍，然后劃分組合元，編排組合型譜（由一定數量的組合元組成產品的各種可能形式），檢驗組合元是否能完成各種預定的組合，最后設計組合元件并制訂相應的標準。除確定必要的結構型式和尺寸規格系列化，拼接配合的統一化和組合單元的互換性是組合化的關鍵。

    此外，就是預先制造并儲存一定數量的標準組合元，根據需要組裝成不同用途的物品。 例如，顯示屏整個系統的功能經過分解，不外是驅動單元，前部防護單元，中部拼接單元，模塊單元，通信單元，供電單元，箱體連接單元等 ，每一類單元根據其作用和使用范圍，又可設計成幾種結構型式，每種結構型式的單元又可形成不同的尺寸規格系列，并按一定的編號原則編號。這些統一化的單元成批制造，分類保存，反復使用。

    黑金剛組合化的作用

    1）依據對功能結構的分解而確定的單元能以較少的種類和規格組合成較多的制品，它能有效的控制零部件（功能單元或結構單元）的多樣化，從而取得生產的經濟性。

    2）組合化開創了適應多種組裝條件的可能性，從而為實現既滿足多種要求又盡量少增加新的產品型號這樣理想的生產方式奠定了基礎。

    3）按系列化原則設計的單元以及單元的分類系統為實行成組加工打下基礎，批量較大的標準單元還可組織專業化集中生產。

    4）由于通過組合化能更充分地滿足消費者的要求，用戶能及時地更換老產品（如設備更新），同樣會給消費者帶來經濟效益。

    5）在基礎件（單元）統一化，通用化的條件下，對產品的結構和性能采用組合設計，可以實現多品種小批量，產品性能多變的生產方式，既滿足市場需要，又保證零部件結構相對穩定，保持一定的生產批量，不降低生產專業化水平。這就為那些單一品種大批量生產的企業向多品種小批量生產的轉變，找到了一條出路。

    6）運用組合設計系統，還可改變過去那種產品投產后再強行統一化的傳統作法，有可能引起標準化的方法和形式發生深刻變化。

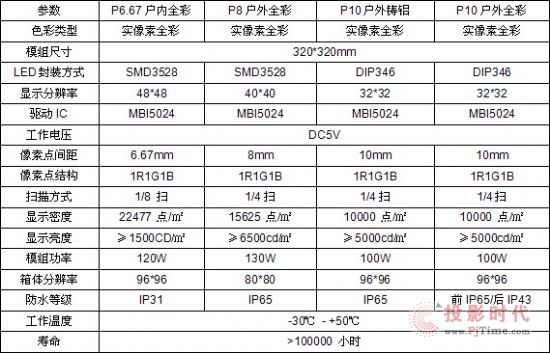

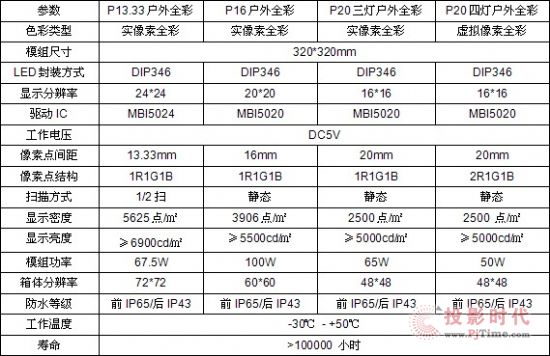

    “黑金剛”系列產品參數
