Google眼鏡：LCoS微顯示風頭正勁

    在Google Glass抬轎之下，硅基液晶(LCoS)躍居智慧眼鏡微顯示技術主流的態勢已日益明朗，激勵LCoS微顯示光機模組及驅動晶片開發商加碼投入新技術研發，以打造尺寸更小、功耗更低且解析度更高的解決方案，搶攻智慧眼鏡應用商機。

    新一代硅基液晶(LCoS)智慧眼鏡微顯示器(Microdisplay)方案將傾巢而出。在Google推出試用版Google Glass后，電子產業已掀起一股智慧眼鏡發展熱潮，包括索尼(Sony)、微軟(Microsoft)與三星(Samsung)等科技大廠皆已著手進行研發，并預定于2014年發布第一代產品。根據IHS IMS Research預估，2013年全球智慧眼鏡出貨量將達十二萬四千付，較2012年成長1.5倍；而2014年開始更將迅速飆升，并于2016年達到六百六十萬付的規模。

    Google Glass商業化后，可望加快LCoS技術在智慧眼鏡市場的普及，再加上微顯示光機模組系智慧眼鏡成像的核心，因此微顯示技術陣營業者皆積極搶進布局，新一代方案將輪番上陣。

    打入Google供應鏈　晶典LCoS新方案送樣為趕搭Google Glass商機列車，美商晶典(Syndiant)已將旗下改良過的LCoS模組方案--SYL2030送交Google驗證，改良版的SYL2030模組方案尺寸更小、耗電量更低，可符合Google Glass延長電池使用壽命的嚴苛要求。

    美商晶典臺灣分公司總經理陳志榮表示，目前LCoS技術較為成熟，仍為智慧眼鏡顯示模組方案的技術首選。美商晶典臺灣分公司總經理陳志榮(圖1)表示，智慧眼鏡將為關鍵元件商帶來龐大的市場機會，其中微顯示器占整體物料清單(BOM)成本高達30？35美元(表1)，比重最高，早已是兵家必爭之地。

    據了解，除奇景光電旗下生產LCoS晶片與模組的子公司立景光電之外，晶典亦已將改良版的SYL2030模組方案送交給Google驗證。

    晶典原先的模組方案解析度為WVGA(850×480)、于每秒一百八十訊框下的耗電量達85毫瓦、顯示面板對角線尺寸達0.21寸、5.4微米(畫素)及高度為6毫米。 美商晶典亞洲區行銷事業執行副總蔡重光指出，Google初期開發Google Glass的訴求是在顯示器上呈現跑馬燈的訊息，因此對于LCoS顯示器的解析度要求并不高，但對于電池使用壽命的要求較為嚴苛，因此改良版的SYL2030模組方案解析度達720p，且尺寸和功耗較原先更為減少，惟規格尚無法對外公開。

    盡管禾鈶于先前已發布解析度達4K×2K的8寸晶圓背板(Backplane)，不過蔡重光強調，該公司短期內不會跟進開發解析度高達4K×2K的LCoS模組方案，主因系尺寸與耗電量過大，恐難以符合Google Glass的要求。

    打造更細致屏幕　數位LCoS革新智慧眼鏡

    另一家微顯示光機模組業者禾鈶，則是搶先業界開發出采用脈沖寬度調變(PWM)切換電壓的全數位架構LCoS微顯示光機模組，其具備更高畫面更新率及更高解析度優勢，準備搶攻新一代配備更精細LCoS螢幕的智慧眼鏡商機。

    禾鈶系統平臺部資深協理郭瑞申談到，該公司已針對數位架構LCoS微顯示光機模組，加緊投產可降低開發成本的ASIC控制器搶市。

    禾鈶系統平臺部資深協理郭瑞申(圖2)表示，傳統類比架構的LCoS微顯示光機模組系透過類比電壓控制每一畫素，且將類比電壓訊號儲存在動態隨機存取記憶體(DRAM)單元(Cell)；相較之下，數位架構的LCoS微顯示光機模組則是使用脈沖寬度調變切換兩個電壓控制畫素，且將數位電壓訊號儲存于靜態隨機存取記憶體(SRAM)單元(Cell)中。

    郭瑞申進一步指出，傳統的類比架構LCoS微顯示光機模組中，DRAM單元內的儲存電容(Capacitor)易引發泄漏弊病，導致類比電壓難精準控制，為產生殘影的主因；而數位架構的LCoS微顯示光機模組并無電容，因此不會有泄漏的問題，且面板上的數位電路比類比電路速度更快，因此可減少殘影現象發生，更適用于訴求更精細畫質的新一代的穿戴式裝置。

    據了解，禾鈶已推出采用全數位架構開發0.55寸(陣列對角線)、1，080p解析度；以及0.7寸(陣列對角線)、1，080p解析度；另于近期發布0.7寸(陣列對角線)、4K×2K解析度的LCoS微顯示器，且畫面更新率皆上看120MHz。

    郭瑞申認為，盡管初期智慧眼鏡僅顯示跑馬燈訊息，因此對于功耗要求更為嚴苛，但未來智慧眼鏡勢必將朝可播放高畫質影片方向演進，可望帶動可呈現更精細畫面的數位架構LCoS微顯示光機模組需求看漲。

    郭瑞申更透露，該公司為加快數位架構LCoS微顯示光機模組商用化，已采用特定應用積體電路(ASIC)開發出新一代的控制器，預計將于2014年第二季送樣，至2014年第四季有望正式導入量產。

    加速商用　智慧眼鏡采軸上式架構

    至于Google亦正戮力改良傳統采用LCoS模組開發的Google Glass架構。Google將采用LCoS微顯示光機模組搭配軸上式架構開發智慧眼鏡，以改善偏振光的缺陷，并積極提高發光二極體(LED)背光源的亮度，以量產出性價比符合市場期待的智慧眼鏡，加快擴大Google Glass的市場滲透率。

    臺北科技大學光電工程系副教授林世穆指出，Google Glass代工廠將面臨如何調整LCoS微顯示光機模組搭配軸上式架構的設計難題。

    臺北科技大學光電工程系副教授林世穆(圖3)表示，不同于特殊教育訓練(如飛行員等)應用選用不可透視設計的頭戴式裝置，根據Google申請的專利內容觀之，其將采用LCoS微顯示光機模組加上軸上式架構，開發出可大量商用化的可透視式智慧眼鏡。

    不過，據了解，LCoS微顯示光機模組只接受單一線偏振，再加上搭配軸上式架構，內建的分光鏡須使用四分之一波板控制偏振態，藉此將線偏振轉為圓偏振，控制光路傳達至眼睛，此將導致偏振光的弊病更加嚴重，亦即許多光源在未被使用前即先被消耗。

    林世穆指出，為減少偏振光帶來的光消耗，業界傾向于調高LCoS微顯示光機模組中LED背光源的亮度，以增加進入人眼的光源，不過智慧眼鏡系統開發商將隨即面臨耗電量增加的設計挑戰。

    據悉，依據Google申請的專利內容所示，Google Glass的耗電量須低于10毫瓦，因此如何調整LCoS微顯示光機模組搭配軸上式架構，以開發出符合Google Glass功耗要求的產品，未來將墊高代工廠的設計門檻。

    事實上，除軸上式之外，智慧眼鏡亦可采用LCoS微顯示光機模組搭配離軸式架構開發，該架構毋需分光鏡，而是采用自由曲面設計的菱鏡，因此可避免光源分散以致進入人眼光源量下降的缺點。

    然而，林世穆強調，盡管業界有廠商看好采用離軸式架構開發智慧眼鏡，但自由曲面的菱鏡必須靠電腦數值控制(CNC)車床車出所要的曲面，且非簡單的數學面而是復雜的數學面，故變數繁多，難以驗證，因此不易制造與提高良率。也因此，依照Google先前所推出的試用版Google Glass可見，未來仍將選用LCoS微顯示光機模組搭配軸上式架構投產智慧眼鏡。

    訴求輕薄短小　智慧眼鏡元件邁向整合

    除LCoS微顯示光機模組迭有進展之外，智慧眼鏡系統的關鍵元件亦須開始升級，以與LCoS微顯示光機模組相輔相承，且為達成更輕薄短小的外觀要求，將開始朝更高整合度邁進，以加速擴大市場接受度。

    吳世彬認為，未來智慧眼鏡的應用將有無限想像空間，仍待產業界共同挖掘并打造出更酷炫的功能，以加速普及。

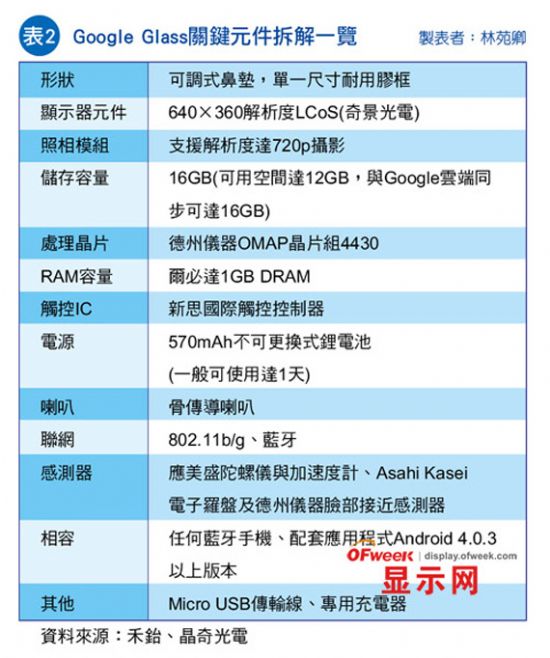

    晶奇光電總經理吳世彬表示，從Google Glass的關鍵元件規格觀之，未來智慧眼鏡將朝輕薄短小、造型極致的工業設計、合宜人體的工學設計、順暢的人機介面與操作系統及至少連續使用4小時且待機時間長達24小時演進，在在考驗系統開發商的技術能量。

    然而，吳世彬指出，為實現更多新穎的功能，智慧眼鏡開發商于系統中，必須配備安謀國際(ARM)Cortex-A8核心、支援無線區域網路(Wi-Fi)、藍牙4.0、通用序列匯流排(USB)及儲存型快閃(NAND Flash)記憶體和第三代雙倍資料率同步動態隨機存取記憶體(DDR 3 SDRAM)。

    也因此，吳世彬預期，未來智慧眼鏡系統中，勢必將會導入采用安謀國際核心開發的中央處理器(CPU)，并整合Wi-Fi、藍牙4.0、USB、行動產業處理器介面(MIPI)及記憶體，且將選用整合加速度計、陀螺儀及電子羅盤的九軸微機電系統(MEMS)感測器，以打造出更精巧型的方案。

    此外，新一代的智慧眼鏡除仍將支援Android作業系統之外，亦將配備照相模組、語音命令(Voice Command)系統及觸控板(Touchpad)。

    瞄準智慧眼鏡應用商機正快速興起，微顯示光機模組、處理器、感測器及驅動晶片等關鍵零組件開發商也已展開卡位動作，然其中LCoS微顯示光機模組技術最為成熟，因此競爭亦格外激烈。隨著LCoS微顯示光機模組及系統其他關鍵元件不斷推陳出新，智慧眼鏡市場亦可望加速起飛。
