液晶電視部件領域的強者

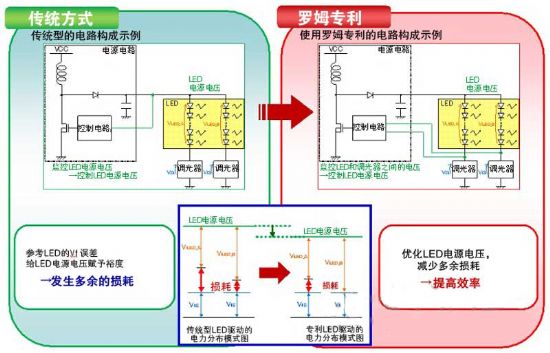

    專利技術的優點。不使用專利技術時（左側）出現了多余損耗，使用專利技術可以減少損耗。

    液晶電視的全球市場已經超過了一年2億臺。雖說增長勢頭不如以往，但憑借新興市場國家的普及和各發達國家的更新?lián)Q代需求，市場在今后預計還將繼續擴大。現如今，液晶電視備受關注之處是背照燈光源的LED化。從供貨量上來看，液晶電視的LED化率2011年約為47％（美國DisplaySearch推測），到2012年以后，估計LED背照燈將超過半數，比率還將更上一層樓。

    借此勢頭，驅動并控制LED的LED驅動IC的供貨量正在增加。在液晶電視用LED驅動IC市場上，羅姆的影響力與日俱增。羅姆表示，液晶電視的供貨量中，羅姆LED驅動IC的配備比例約為30％，屬于“頂級”地位。而如果限定液晶電視市場上份額排名靠前的企業的話，LED背照燈液晶電視中約70％使用的都是羅姆的LED驅動IC。在中國大型企業生產的液晶電視中，羅姆LED驅動IC的配備比例更是接近80％，甚至還有企業達到了100％。

    羅姆取得的份額為何如此之高？這一方面恐怕是因?yàn)樵谶^(guò)去，液晶電視背照燈光源的主流——冷陰極螢光燈管（CCFL）的驅動IC只有該公司等區區幾家企業生產，因此，該公司能夠最先掌握向LED化轉移的動向，盡快建立起LED驅動IC的開發和客戶服務體制。但通過對羅姆的采訪，我們發現，該公司擁有的專利技術也發揮著重要的作用。

    羅姆擁有的專利技術能夠優化LED驅動電路向LED提供的電源電壓，通過消除多余的電力損耗，提高LED背照燈和整個系統的電力效率。具體方式就是監控串聯的多個LED列與位于LED列后段的調光器接點電壓，控制加載到LED列的電壓（負載電壓）。這項技術于2003年在日本申請專利，2006年完成注冊（專利號：專利第3755770號）。除日本外，這項技術還在美國等海外地區取得了專利。

    羅姆強調，這項專利技術不僅限于液晶電視，還是便攜終端等LED背照燈采用的標準方法。該公司有機會與電視企業交流時，都會告知這項專利技術的重要性。在現階段，羅姆尚未以侵犯專利為由，向其他驅動IC廠商主張權利。但對于電視廠商而言，為了在發生專利糾紛時不被卷入，為“保險”起見擴大了采用羅姆產品的數量。

    海外專利的權利范圍更大

    讓我們更詳細地來看一下羅姆稱之為L(zhǎng)ED背照燈“基本專利之一”的專利第3755770號的作用。當電壓超過某一數值后，LED會流過大電流并發光。這種“電壓”被稱作正向電壓（Vf）。Vf有±10％以上的偏差，這種偏差是提高背照燈系統電力效率的障礙。在液晶電視中，系統功耗的約70％來自背照燈，障礙自然越小越好。而羅姆的專利正是用于減少這種偏差的。

    把LED作為背照燈光源使用時，提高亮度需要使用多個LED。對于手機，光源是由5～6個LED串聯而成。而使用幾十個、甚至100個以上LED的液晶電視則需要準備由多個LED串聯而成的LED串，并聯后作為光源。如果Vf存在偏差，驅動LED串發光需要的電壓也就需要相應變化。

    一般來說，LED驅動IC輸出的1個電壓會加載到各LED串。如果不考慮偏差的話，就會出現不發光的LED串，因此，LED驅動IC輸出的電壓必須是考慮了偏差的稍高電壓。電壓的增值部分也就意味著電力損耗。舉例來說，以30個白色LED串聯的LED串為例，當Vf的偏差為10％時，LED串發光需要的電壓相對于沒有偏差使最大會產生近10V的差別。如果向LED串通入100mA的電流，1個LED串就會產生1W的電力損耗。

    如果能夠確定所需亮度下LED串發光需要的最低電壓，就可以降低上述損耗。羅姆專利技術的關鍵就在于此。這項技術能夠事先監控LED與后段的調光器之間的電壓，在多個LED串中找出電壓最低的LED串（也即由多個高Vf的LED串聯而成的LED串），控制LED驅動IC的輸出電壓，使電壓達到穩定。羅姆擁有的日本國內專利針對的是使用多排LED串的情況，在海外的專利則還包括1個LED串的形態，權利范圍更加廣泛。

    使用多個LED提高亮度的方法不僅限于液晶面板背照燈，目前市場正在擴大的LED照明器具也同樣如此。其中，LED吸頂燈之類的LED照明器具比較容易導入來自LED背照燈的技術。羅姆認為，上述控制技術在LED照明器具中也能夠發揮作用。該公司的LED驅動IC能否在LED照明器具中被廣泛采用，前景值得關注。除了LED驅動IC之外，羅姆還擁有實現大面積均勻高亮度發光、以及實現薄型化的關鍵元件和材料。在LED照明器具的相關市場上，不僅是經營背照燈關聯部件的廠商的動向，相關專利如何發揮作用也同樣不容忽視。
