上海利肯電子視頻會議解決方案

系統概述

一、

   隨著電子信息技術的不斷發展，數字視頻技術也逐漸趨於成熟，并將迅速改變我們的生活，隨著互聯網寬帶技術的發展，數字視頻技術已經融入視頻會議、遠端醫療、遠端教育、遠端監控、流媒體技術等多個方面，并服務於各行各業，因此對於現在來說，數字視頻技術無疑是新的經濟增長點。

二、用戶需求

整個系統要高效率的完成教學任務，結合各個系統，充分發揮各個系統的功能，完成智能化的視頻會議。

（一）多媒體顯示系統：

多媒體顯示系統由高亮度、高分辨率的液晶投影機和電動屏幕構成；完成對各種圖文信息的大螢幕顯示。

（二）A/V系統：

    A/V系統由計算機、DVD、VCR（錄像機）、實物展臺、遠端視頻會議系統、功放、音箱、數字硬碟錄像機等A/V設備構成；

    完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。

并且通過數字硬碟錄像機，能夠?qū)⒄麄�過程記錄在硬碟錄像機中，便於以後的查詢、回顧等。

（三）房間環境系統：

    房間環境系統由房間的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個房間環境、氣氛的改變，以自動適應當前的需要；譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。

（四） 智慧型多媒體中央控制系統：

    采用目前世界上檔次最高、技術最成熟、功能最齊全，用途最廣的美國CRESTRON（快思聰）中央控制系統，該系統是目前世界上最先進的中央控制系統設備。實現多媒體電教室各種電子設備的集中控制。

要求操作簡單、人性化、智能化；

要求整個系統可靠性高；

能夠?qū)崿F(xiàn)自動化程度高的智能化控制，盡量減少操作人員的操作復雜性，實現"一鍵到位"式的控制方式；

盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；

    能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停止、下降等功能；

能夠控制DVD、錄像機 進行播放、停止、暫停等功能；

能夠控制實物展臺進行放大、縮小等功能；

能夠控制音量，進行音量大小的調節功能；

能夠?qū)崿F(xiàn)音視頻信號、VGA信號自動切換控制功能；

能夠控制房間的燈光和窗簾，自動適應當前的需要；

（五）設備清單：

整個系統的設備清單（含控制方式分析）如下：

視頻會議產品清單

根據上述設備情況，列出快思聰中央控制設備清單及說明：

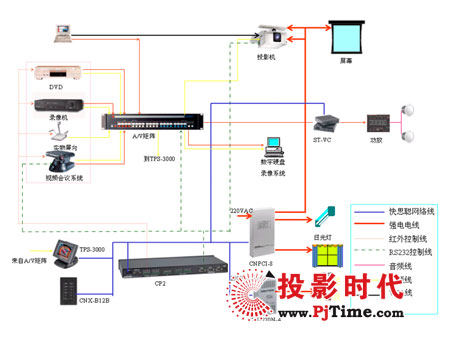

四、系統示意圖

視頻會議功能描述

通過安裝以上快思聰中央控制系統，能夠輕松的實現智能化、人性化的控制：

1. 多媒體顯示系統的控制：

     通過主機後的串口（RS232/RS422/RS485埠），控制投影機的所有功能，如開/關機、VIDEO/VGA輸入切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；

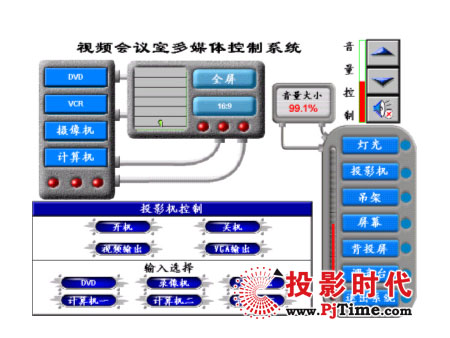

TPS-3000 - 投影機控制菜單

    通過控制投影機的輸入切換（VIDEO、VGA 1、VGA 2），實現對視頻圖像、計算機圖像的切換；

    通過CNPCI-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和螢幕自動下降，投影機關時電動吊架和屏幕自動上升；

    可以利用TPS-3000的視頻預覽功能，在將視頻投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

2. 實現A/V系統的控制：

    通過主機後的串口（RS232/RS422/RS485埠），控制A/V榘陣進行切換，自動切換DVD、VCR、計算機的音頻輸入；自動切換DVD、VCR、實物展臺、預留視頻的圖像到投影機；

    通過主機後的IR（紅外）控制埠和IRP2（紅外發射棒），控制DVD（錄像機、實物展臺）的所有動作，如播放、暫停、停止、快進、快退、上一曲、下一曲、菜單、上/下/左/右等；并且可以自動將DVD（錄像機、實物展臺）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄像機、實物展臺）的聲音切換到功放；

通過ST-VC，控制功放輸出音量的大小。

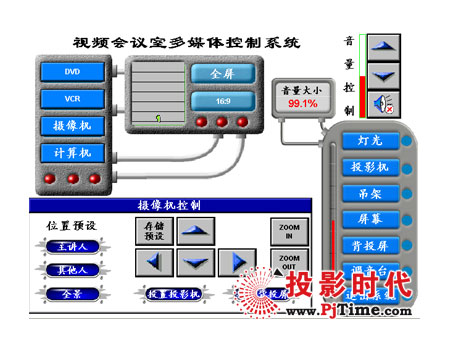

TPS-3000 - 攝像機控制菜單

3. 實現房間環境系統的控制：

    通過CNPCI-8（8路強電繼電器），控制日光燈的開關；并通過CLI-220N-4調節白熾燈的亮度，使得燈光迎合各種的場合需要。如播放DVD時將燈光亮度變暗，以便於更好的觀看；

    通過CNPCI-8（8路強電繼電器），控制窗簾的開/合，迎合各種場合的需要；

    通過CNPCI-8（8路強電繼電器），控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源。

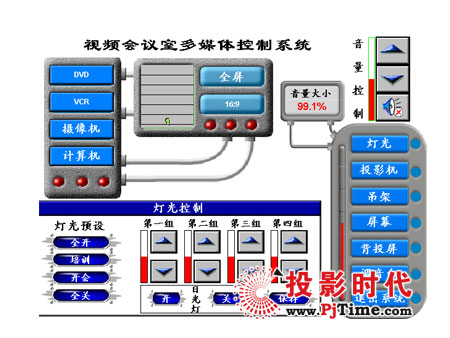

TPS-3000 - 燈光控制菜單
