    網友epos是個超級發燒友，同時也是一個影院設計工程師，針對目前各大城市“如日中天”一樣的房?jī)r(jià)，許多發燒友也不得不“委身”于自己那“憋屈”的小居室內小“燒”一會過把癮了事。但也有那種燒到“腦袋發湖”的燒友。這不，我們的epos先生前不久就遇上一位，燒得程度是要在僅10平米大的房間內安裝7.1+大屏幕系統。

    前不久，我們的epos先生接到受人委托讓給設計一個影院方案，當我們的epos先生那到房間的平面圖時簡直傻眼了，室內面積僅僅只有10.7636平方米，在這個比浴室大不了多少的小房間內建影院？該不是開玩笑吧？掰著指頭算了又算，還的確只有10平米多點，無語中......

10平米戶型圖

    為了不浪費多余的時間，epos還特意致電給這位朋友反復核實,證明尺寸是正確的,還附上全屋的平面圖,全套4房二廳的面積不算小,但其余房間均有他用,唯有這間10平方的小室可以安排作視聽室。

    無奈之下，epos先生較盡腦計總算設計出一套最適合該房間的視聽室。

設計的視聽室3D圖

房間實際空間介紹

    接觸過很多家庭影院愛好者,越是資深的玩家越會覺得器材是其次,空間才是最重要的,因此有些狂熱份子為了得到合適的視聽室空間,不惜犧牲市內交通的便利性而到郊外去購買帶有大型地下室的房子了.但即使是郊外,帶有理想地下室的房子又有多少可選擇?還是面對現實,將現有條件加以改造吧.

流露在外的管道

    上述這位想將小房間改造為大戲院的朋友只提出兩個條件:一是大屏幕,二是安裝一套兩三年內不會落伍的7.1音響系統,其余由我自由發揮.

流露在外的管道

    每次接到讓自己自由發揮的工程個案后總會又怕又喜:

    怕的是沒有明確命題,一切得由自己慎重考慮,這樣的工程往往會比業主有指定方案的更加勞心勞力,生怕哪個環節考慮不周而辜負了別人的一番信任;

    喜的是可以按照自己的思路去進行,例如不用苦口婆心地去解釋淺色環境對圖像的破壞、卡啦OK又如何易損害名貴的喇叭等,這樣的活兒更具挑戰性，做好之后也更有成就感。

    更要命的是側墻還有一扇大大的窗口占用去1/2有多的面積，7.1多聲道系統的側環繞和后環繞的安排將會很困難.

    圖紙所能提供的信息量不夠用，因此每次設計施工之前都要到現場實地考察才更具把握，來到現場之后，才發現這房間不單面積小，前墻還有下水道管道露出，而后墻是中央空調室內機，這些都在侵占著原本已經小得可憐的寶貴空間。

整體改造動工

 另一側環繞就只能向墻體借地方了

后墻的中央空調室內機用多層夾板封起來,兩側考慮用垂直向下發射的吸頂喇叭作為后環繞.

后環繞音效

    前墻的下水道管道也包起來,下部延伸成幕的墻面.由于室內寬度只得2.84米,去掉兩側吸收擴散層后充其量只剩下2.7米,如果安裝一張常規100寸16:9的投影幕之后,幕與側墻的寬度只剩下20CM左右,擺放一只小型音箱都不容易,何況主人家不希望使用小型音箱呢,這種情況下,透聲幕是不二的選擇, 使用透聲幕的最大好處不僅是可以從容不迫地安排三只較大尺寸的LCR音箱,而且可以嚴格按照THX的規范擺法,將LCR音箱排列成同一水平線上,不但令聲畫結像力高度合一,而且揚聲器的水平發散角更理想,形成的音場更加寬闊準確.

    但使用透聲幕的不便之處是幕后需要一個較大的間隙來放置音箱,而這個房間的長度只有3.8米不到,占用太多的長度都有可能影響到投影機投距和最佳觀賞距離.感謝科技給人們帶來的便利性,這款帶THX ULTRA 認證的入墻式喇叭亞特蘭大 IWTS-20 LCR安裝深度僅10CM不到,這意味著喇叭前面加裝透聲幕之后,SHARP Z3100在這個房間內仍然能投出100寸以上的大畫面.

加強細節改造

    前隔板內填充吸音面的作用并不主要是為了吸音,而是起到抑制大面積板材諧振的作用,一向比較反對視聽室內使用薄石膏板,這種建材雖然價格低、施工易，但最可惡的地方是它會很貪婪地吸收低頻能量，令低音炮的功率化為烏有，而且它的吸收量非常不好控制，因此別指望它能代替低頻陷阱去吸收多余的駐波能量，雙層夾板交錯疊加的封裝方法是值得信賴的，房間內吸收擴散的過程以前曾介紹過，這里不再重復。

前置音響系統巧妙安裝

    光陰似箭、日月如梭，工人師傅完成了自己的份內事，EPOS親自上場了。

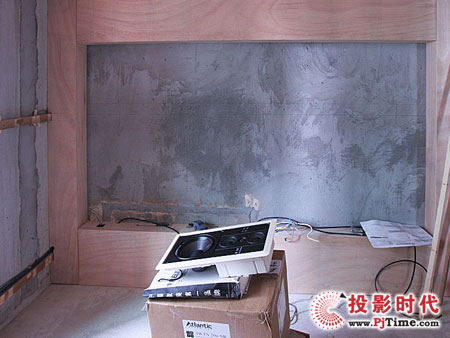

    加強氣密性，革命無不勝.安裝密閉式入墻喇叭的關鍵是后腔的氣密性要做足工夫，引線的地方也要用膠漿密封，否則一旦漏氣就會形成聲短路，不但靈敏度下降，而且頻率重播下限也達不到設計指標。

    EPOS將前置音箱巧妙的安裝在了墻體內，這樣可以為原本就不大的房間內又空住不小的空間來，而且將音箱安裝在墻體內也有利于保護。

    這樣設計還有個好處就是使得音箱跟墻面成了平面。

最后在在蓋上廠家提供的防塵罩

側環繞安裝

    側環繞IWTS-20e SR的后腔體也經過灌膠處理，氣密性沒問題，但穩妥起見還是用橡皮泥加上第二道防線。

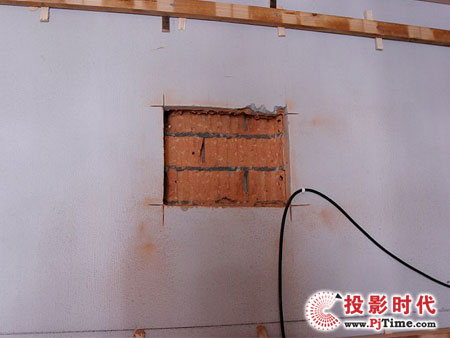

側環繞同樣巧妙的設計在墻體內

安裝喇叭時要特別注意這種形式設計的喇叭在安裝時要注意方向性，箭頭所指的是屏幕的方向。

裝好后同樣得蓋上廠家提供的防塵罩

后環繞音響安裝

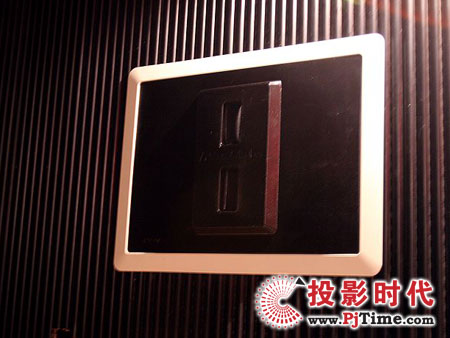

    原以為后環繞ICTS-6.2e-S在安裝上會比較麻煩，仔細觀察之下，發現只要用螺絲刀輕輕向順時針?lè)较蛐齽?dòng)，固定掛鉤就會自動彈出，繼續旋動就可以壓緊面板了，很科學很人性化的設計。

后環繞ICTS-6.2e-S

后環繞被安置在頂面墻上

ICTS-6.2e-S的高音單元上有高頻選擇開關，+為補償，-為衰減，中間為平直。

主音響的安裝

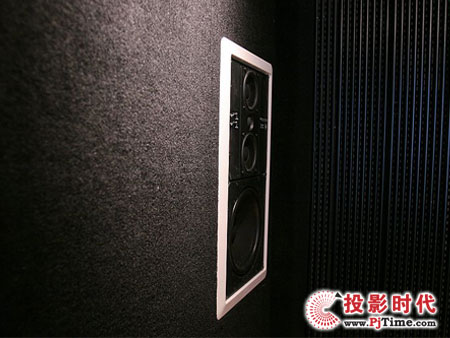

    左中右主箱IWTS-20的高、中頻都有選擇開關，可根據房間的頻率響應特性來作補償或衰減以得到自己所希望的音色效果。

主音箱

安裝固定后再調試

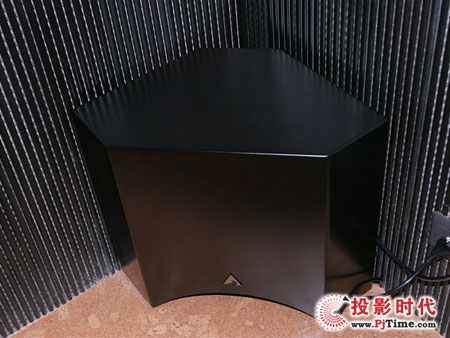

    小空間內寸土必爭，體積龐大的低音炮很難找到立足之地，這枚專為省空間而設計的墻角炮10CSB用在這里可謂再恰當不過，僅占用一個小小角落的同時卻可以借助兩側墻體釋放出深沉清脆的低頻能量，聲音從面板正下方的一條小縫隙里發出，即使在黑暗中走路不小心踢到它也不會踢壞喇叭單元。

墻角炮這時有了真正的用武之地

投影機安裝于調試

    投影機的安裝上遇到不少麻煩，投103寸時，SHARP Z3100鏡頭到幕的投距起碼得3.1米,因此它只能貼后墻吊裝,但這個位置的上方恰好是空調風口不能掛吊架,只好到超市里買回金屬壁架和竹案板來DIY一個吊裝平臺, 竹案板的質地異常堅硬,擰螺絲時手都擰出血泡來才勉強搞定它

SHARP Z3100投影機

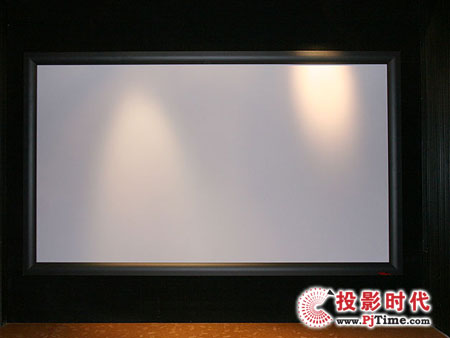

取下LCR音箱的防塵罩,輕輕將透聲幕掛上,影院的感覺就呼之欲出了.

    越來越喜歡這種簡潔的觀賞環境:暗色調的背景襯托出一張潔白的銀幕,沒有任何突出物,沒有任何干擾視線的雜光,就像一個被關在小黑屋內的人通過一個大窗口觀察外面五色繽紛的精彩世界,那種向往和投入是無法抑止的。

    信源和AV中心方面也是走超簡潔的路子:一臺PS3加一臺天龍3808,卻已經可以從CD到DVD到藍光電影到游戲一網打盡,若將來有更多新器材加入,這個碩大的DSSPPA專業器材柜也能一一包容。

完美完工、方案總結

    《加勒比海盜3》的大鑼大鼓非常震撼，墻角炮躲在后面發威，連軟沙發也在抖個不停，大視角畫面加上穿梭于四面八方的移動空間音效，誰會覺察到此時此刻自己正置身于一間狹窄局促的10平方米小房間內呢？

    在這一整套組建方案中我們可以看到EPOS使用了帶THX ULTRA 認證的亞特蘭大 IWTS-20 LCR入墻式喇叭、SHARP 720P影院投影機Z3100、IWTS-20e SR側環繞音響、ICTS-6.2e-S后環繞音響、IWTS-20主箱、10CSB墻角炮、一臺PS3外加一臺天龍3808、DSSPPA專業器材柜以及價值為2萬多RMB的Screenresearch透聲框架幕CP1系列投影屏幕，總體算下來該燒友本次組建的影院還真“燒”了不小錢啊。同時，小編也特別佩服EPOS，能在如此之小的空間內組建出如此完美的影院，要是讓小編來的話那簡直就是天方夜談了。
