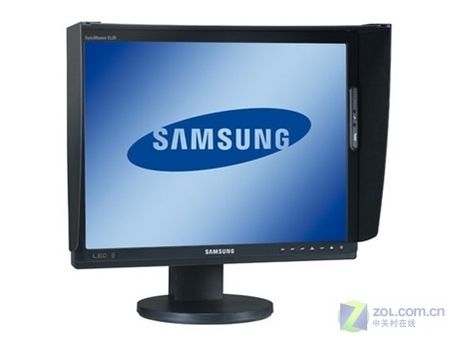

114%色域 三星頂級LED背光機XL20評測

為專業CRT找個接班人，三星XL20震撼登場

    時至今日， 液晶顯示器 在民用級顯示器市場中的 銷量 ，已經達到了一個新的頂峰，甚至遠遠超過了CRT顯示器。而在專業領域，液晶顯示器的用戶群只局限于工業、醫療及影視編排等，對色彩相對要求不高的用戶。對于攝影及出版印刷專業的用戶而言，液晶顯示器所顯示的色彩真實度仍無法達到他們的要求，因此專業專業級別CRT仍是他們的最愛。然而，經過上游面板廠商的努力，這一問題已經得到了妥善的解決，擁有114% NTSC廣色域的成品機型也已經正式 上市 ，它就是 三星 旗下采用LED背光技術的——XL20。

    選購專業級顯示器產品的用戶都知道，色域是決定顯示器色彩真實度的一個重要參數。大多數液晶顯示器的色域標準是72%，但其只能滿足民用級用戶的需求。但在民用級顯示器市場中，并非沒有廣色域機型，如三星的 931C 就是一個很好的例子，其擁有97%的NTSC色域，能夠?yàn)橛脩籼峁┍绕胀↙CD更加真實的色彩顯示效果。

    在專業級 領域 ，三星也是在不斷的推廣自己的廣色域液晶顯示器，以便使其憑借真實的色彩效果，來替代CRT顯示器成為影像專業用戶的新選擇。XL20則是三星首款量產的廣色域?qū)�業級液晶顯示器，其擁有114%的NTSC色域值和設計師們最為喜愛的Adobe RGB色彩模式，而其之所以能夠達到如此之高的色域值，則是由于其采用了LED背光（Light Emitting Diode，發光二極管） 技術 的緣故。

    LED背光的魔力——114% NTSC廣色域

    盡管三星XL20的NTSC色域值已經達到了114%，但其在面板方面，則是采用了自家生產的20英寸S-PVA面板，面板自身色域值為72%。由此可見，114%的NTSC廣色域是通過LED背光技術達到的增強 效果 。

    三星XL20所采用的LED點陣式背光源設計

    實際上，LED并非是什么尖端的高科技產品，其在我們?nèi)粘５纳�活中隨處可見，如廣告牌、家用電器上的指示燈及手機按鍵的背光照明等等都采用了LED作為光源。經過 加工 處理，LED則憑借著亮度高、色域廣、反應快且能夠獨立開關等優勢，成為提高液晶顯示器色彩效果的最佳背光源。

    在后面的測試中，筆者則將會利用專業的測試儀器“TOPCON BM-5亮度色度儀”，對采用LED背光技術的三星XL20進行全面的檢測，看其在各種顯示模式下是否真的能夠到達標稱中114%的NTSC廣色域。

LED背光的魔力，色域?qū)崪y(cè)最高達112.3%

    前面提及，三星XL20最大的特性便是其所擁有的114% NTSC廣色域值，但實際上用肉眼觀測，我們并無法看出其色域的寬廣程度。因此，使用專業的測試則成了我們檢測XL20色域值最佳的方法。

TOPCON BM-5亮度色度儀測試結果：

　　以三星XL20的常規客觀測試成績來看，其亮度、色度及黑色畫面不均勻性的表現方面，都還是相當不錯的，這表明XL20不會出現區域性偏色或明顯漏光的現象。而這也是與LED點陣式背光設計，有著相當密切聯系的。另一方面，接近1000:1的對比度值，也將會為用戶提供細膩的層次感效果。

　　從上面的表格中，我們可以看出三星XL20在所具備的5個不同顯示模式中，都具有良好的NTSC廣色域表現，最高已經達到了112.3%。而在sRGB模式下，XL20并沒有強制提升NTSC色域值，而是保持sRGB應有的72%左右NTSC色域值。而這就更加體現出了XL20在其他各模式下，所具備的NTSC廣色域特性。其中，在Adobe RGB模式下，幾近100%的NTSC色域值，使得XL20十分適合影像及印刷專業的用戶使用，色彩的真實程度完全可與CRT相媲美。

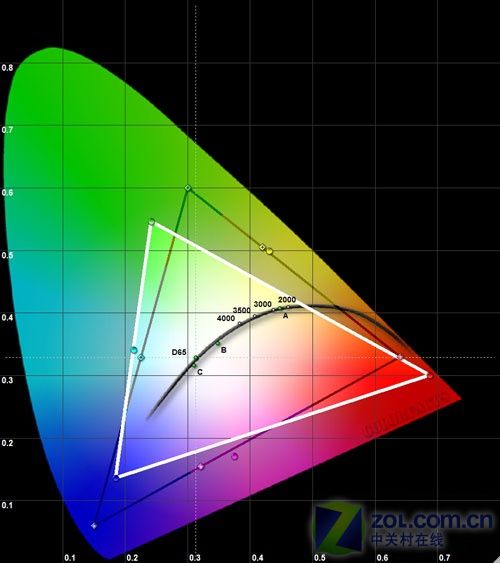

三星XL20各模式下，域圖表現：

個人設定模式下，XL20的111.1% NTSC色域值表現

sRGB模式下，三星XL20 75%的NTSC色域值表現

Adobe RGB模式下，三星XL20 99.4%的NTSC色域值表現

仿真模式下，三星XL20 111.2%的NTSC色域值表現

校準模式下，三星XL20 112.3%的NTSC色域值表現

　　從對三星XL20的NTSC色域測試來看，其在利用LED背光技術提高自身NTSC色域的同時，并沒有對sRGB和Adobe RGB這兩個行業內常用到彩空間的色域值盲目提高�？梢�，三星XL20作為一款專業級液晶顯示器，完全是不失水準的。

Adobe RGB色彩空間，廣色域顯示器的新標準

    初次瀏覽專業級顯示器信息的用戶，對Adobe RGB這個色彩空間的定義，在概念的認識上，應該還是比較模糊的。這是由于在現今常見的液晶顯示器中，大部分機型的NTSC色域值都在75%左右，無法達到Adobe RGB的NTSC廣色域的要求，就算是一般號稱專業級的液晶顯示器也無法達到Adobe RGB的色彩空間標準。更為重要的是，Adobe RGB的廣色域中還覆蓋了印刷領域中相當重要的JMPA彩色（雜志廣告標準彩色）色域。而Adobe RGB色彩空間，正是三星XL20的一大賣點。

具備Adobe RGB色彩空間標準的顯示器，將能把上面的圖片色彩顯示的最為真實

　　使用具備Adobe RGB色彩模式的顯示器，來顯示數碼相機所拍攝的Adobe圖像，其色彩會更加真實，校正時的精度也會相應得到提高。在印刷領域，大多數廠商已經開始使用“高保真六色印刷”技術，來保證成品的色彩鮮艷及真實程度。此技術是在傳統的CMYK（藍、紅、黃、黑）四種顏色基礎上，再加上OG（綠、藍），這樣印刷出來的圖像，在色彩的質量上會得到明顯的提高。但在進行設計排版的時候，所使用的顯示器也要符合此標準才可以，三星XL20所具備的超廣色域則恰好能夠滿足此條件。

三星XL20五大顯示模式效果預覽

　　包括Adobe RGB在內，三星XL20共有五大顯示模式。在這五大顯示模式中，sRGB的色彩效果遠不及其他各模式，而Adobe RGB的色彩表現效果則是最真實的。這也是由于三星XL20的Adobe RGB的NTSC色域值最貼近100%的緣故。

　　從一定程度來看，在有效解決液晶顯示器廣色域問題后，Adobe RGB將徹底替代sRGB，成為顯示器色彩空間的新標準。符合Adobe RGB色彩空間定義的LCD，將能夠被廣泛的應用于>影像及印刷行業之中，成為真正的專業級液晶顯示器。

精益求精，XL20獨特的技術構造設計

較厚的機身，致使三星XL20擁有不小的內部空間

機載風扇有效保持機身內部溫度，使色彩不會因溫度變化而改變

　　與采用傳統背光設計的非廣色域?qū)�業級LCD一樣，三星XL20較厚的機身設計，十分有利于機身內部各遠見溫度的擴散。而為了進行一部保證畫面色彩不會受環境溫度而改變，在機身背部布滿散熱孔的同時，三星XL20的機身上還置有一個風扇，機器開啟后，此風扇便會自動運轉。

OSD按鍵下，看似空無一物的透明磨砂材質擋板

在進行
機身側面USB2.0擴展及雙DVI接口設計

　　為了進一步方便用戶對外設產品的連接需求，三星XL20的機身側面安置了一對USB2.0擴展接口，完全即插即用。視頻接口方面，XL20則配備了一個24針DVI-D純數字接口和一個29針DVI-I數字/模擬復合接口，以適應不同用戶的視頻輸入需求。

豎屏顯示機身調整擺放效果

　　得益于多功能支臂架的作用，三星XL20也擁有豎屏顯示功能，對于喜愛拍攝人物肖像照片的影像工作者而言，無疑是個相當實用的設計。


可進行伸縮、水平旋轉的支架底座

　　可進行水平旋轉及100mm伸縮動作的底座支架設計，為三星XL20進一步加大可視角度，提供了有利的幫助。

隨機附贈鋁制遮光罩

　　為了使三星XL20不易受多重光源反射，對肉眼識別畫面的色彩產生偏差。廠商將一套鋁制的遮光罩作為標準配件，附贈給廣大消費者。在體現人性化的同時，也讓用戶體驗到專業級LCD應有的搭配組合。

LED背光設計，解決LCD漏光的最佳方案

    三星XL20專業級液晶顯示器之所以成為很多高端消費者所關注的焦點，完全得益于其所采用的LED背光設計。在有效提高NTSC色域的情況下，LED的點陣式光源設計，對于XL20的漏光把控效果，也應該起到了很好的增強性作用。

　　本站收到的這臺三星XL20，在實測成績的數值上，與官方公布的規格參數極為接近。值得注意的是，三星XL20的標準亮度值僅為250cd/m²，并不像其他使用傳統CCFL背光的專業級機型那樣為300cd/m²。但在實際的畫面效果中，XL20并沒有出現屏幕畫面偏暗的跡象，這則是由于LED背光源的點陣式排列，發光均勻所致，讓用戶看上去更加舒服所致。

漏光測試：

無任何的漏光跡象，黑色體現的也相當均勻

　　暗室內，將三星XL20的屏幕調節成全黑，其沒有任何的漏光跡象出現，且黑色畫面也體現得相當均勻。而這恰恰是LED背光液晶顯示器的另一大優勢所在，點陣式的LED光源排列方式，同時發出均勻的光線，不會出現任何區域性的屏幕亮度過高的現象，完全有別于CCFL背光設計。

可視角度測試：

直視效果


水平視角范圍表現


垂直視角范圍表現

　　由于三星XL20采用的是S-PVA面板與LED背光相結合的設計方案，因此在視角范圍方面，S-PVA面板的廣視角特性則被完美的體現出來。在實際測試中，無論是水平還是垂直視角，三星XL20都已經達到了178°的廣視角范圍。使得專業級用戶，完全不用擔心因視角范圍，而造成畫面偏色的問題。

三星XL20，LED背光設計走向普及的開端

    LED背光設計，令三星XL20擁有常規液晶顯示器所無法達到的114% NTSC廣色域，從色彩概念上首次達到了與CRT顯示器十分相近的規格。LED背光源點陣式的排列方式，則有效解決了LCD漏光的問題。液晶顯示器兩大難題的有效解決，無疑使得LED背光技術在不久的將來會取代CCFL技術，成為L(zhǎng)CD主流背光源。在LED背光技術的幫助下，LCD將會在色彩還原度、使用壽命方面獲得極大的提升。
編者點評：

　　毫無疑問，擁有114% NTSC廣色域色彩顯示效果的三星XL20，將深受廣大影像及印刷專業用戶的青睞。而這一切都要得益于XL20所采用的LED背光設計。

XL20只是一個開始，三星將推出一系列的廣色域LED背光液晶顯示器

　　盡管三星XL20在色彩的效果上，是如此的出色，但問題也是接踵而來。據三星官方資料顯示，XL20內部裝配了14bit高精度色彩處理電路和10bit色彩查詢表，以便在輸出時采用較低的為數以減少誤差并實現色彩平滑過渡。但現今只有極個別的顯卡能夠輸出10bit標準色彩，以NVIDIA 8800系列顯卡為例，其是以額外提供NVIO芯片來完成10bit色彩輸出的。但相信，在短暫的時間內，能夠輸出10bit標注色彩的顯卡將會越來越度多，終究這也是一種趨勢。

　　價格方面，三星XL20現今還沒有在國內正式上市，但一些商家已經報出了高達38000元的預售價格。實際上，三星XL20將近40000元的報價，對于大型印刷行業及影像專業用戶而言，并不能以昂貴來形容。試想，在2004年，一臺索尼G520專業級CRT的售價也在15000左右，但其在國內仍處于供不應求的局面。因此，商家對三星XL20報出的38000元售價，也就算不上什么了。

　　最后，筆者將這款三星XL20 廣色域LED背光液晶顯示器，推薦給廣大追求色彩真實感的專業級和行業用戶。相信，在您的CRT旁邊擺上三星XL20后，三星XL20在綜合機能表現上將更加具有優勢。
