半透過型液晶，既維持了反射率又提高了亮度

    夏普開發出了半透過型液晶面板新技術。該技術可在不改變反射電極面積比例的前提下保持反射率，同時將透射模式下的亮度增至2倍。通過在液晶單元的背照燈側玻璃底板的下面嵌入微透鏡陣列、使背照燈光線聚集在像素內的透射部分（像素開口部），提高了透射模式的亮度。在透射部分（像素開口部）所占面積比例小、重視反射模式的半透過型面板中，可以說是一項有效的技術。

　　在此次的開發中，夏普以實用化為目標，將重點放在了“如何以低成本實現”上。新技術使用價格便宜的樹脂材料、運用在液晶制造工序中廣泛采用的光刻法，來嵌入微透鏡陣列。由于采用了光刻工序，微透鏡陣列形成工序的精度較高，能夠以高成品率嵌入高性能透鏡。另外，由于可在第4代等大尺寸玻璃底板上形成微透鏡陣列，與分割成液晶單元后再形成的場合相比，可實現更高的生產效率。

　　同時，由于亮度提高到了原來的2倍，所以可減少LED的使用個數，還能節省用來提高亮度的反射薄膜。這樣，就可與追加微透鏡陣列帶來的成本上升“互相抵消”（夏普）。另外，為了導入微透鏡陣列，使各透鏡實現最密排列，將透射部分（開口部分）設計成了圓形的同時，并使其呈鋸齒狀排列。

　　在開發者見面會（Authors interview）上，夏普將舊款和新式半透過型液晶面板擺放在一起，演示了新面板在保持反射亮度的同時，將透射時的亮度提高到了2倍的情景。此次展出的半透過型液晶面板為2.2英寸QVGA（240×320像素），透射部分（開口部分）在像素內的面積比例占20％。透射時的亮度方面，舊款面板為100cd/m2，而新式面板為200cd/m2。反射率均為7％，耗電量均為144mW。

　　夏普目前正在進行用戶評測，摸索重視反射模式的移動新用途。計劃2007年內完成量產工藝的開發，以獲得訂單。

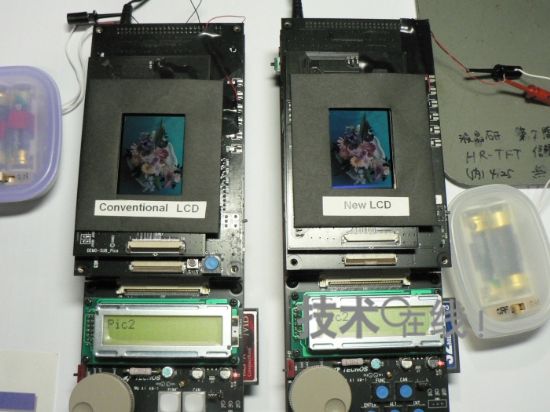

透射時的亮度增至2倍（右）

反射模式下的亮度與原來相同

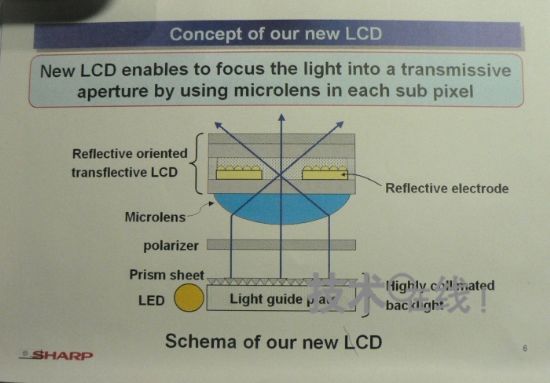

使用微透鏡陣列在透射部分聚光

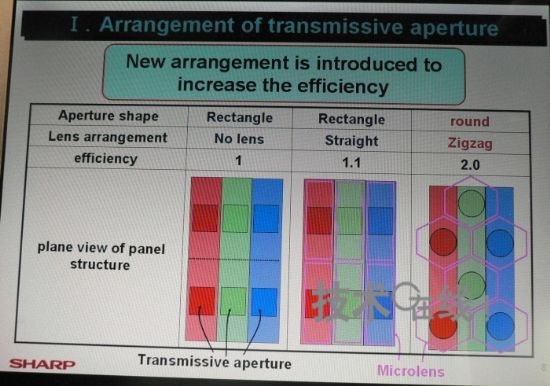

調整了透射部分（開口部分）的形狀及排列方式

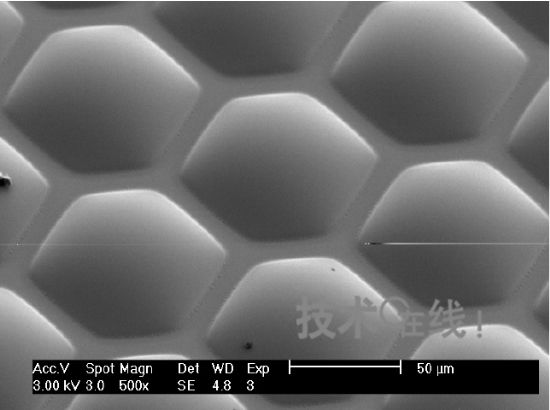

微透鏡陣列的顯微鏡照片
