臺灣統寶光電(TPO Displays)開發出了在各像素中嵌入自刷新電路的1.36英寸(對角線3.5cm)QQVGA(160×120像素)低溫多晶硅(p-Si)TFT液晶面板。耗電在100μW以下。而且開口率也很高,可實現低耗電和高亮度化。可面向手機副屏供應。

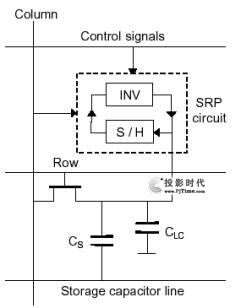

利用稱為“SRP-MIP(Self-Refreshing-Pixel Memory-In-Pixel)”的技術在各像素中形成的存儲電路,是一種耗電較少的、基于DRAM的電路。與基于SRAM的電路相比,電路尺寸較小,能夠獲得大開口率。在p-Si的電路形成工序中在像素中形成電路。原來為了進行刷新需要在外部電路和像素間切換極性,而此次由于在像素中內置了刷新電路,因此能夠大幅減少為進行幀刷新在列方向的總線與共通電極間施加的極性變化的次數。(
