液晶電視屏幕的電路保護選擇

平板液晶技術的迅猛發展讓大屏幕、寬視角、高質量的視頻圖像得以實現。但是，隨著液晶電視的屏幕變大、亮度更高，工作時所需的電壓和電流也逐漸增加。而且，由于液晶電視屏幕中配置了多種供用戶使用的接口，所以特別容易由于過電流和過電壓的原因而出現損壞。

　　電路保護器件有助于保護屏幕不會因?yàn)檫^大電流而發生損壞。這項保護措施可采用熔斷器或可復位聚合物正溫度系數（PPTC）器件的形式。液晶屏幕設計和設備所可能遭受的威脅類型決定了在提供電路保護時是采用PPTC器件還是一次性的熔斷器。

　　由于用戶的錯誤接線和操作失誤可能導致液晶屏幕出現較為嚴重的過載和短路現象。設計人員通過對關鍵電路的隔離處理，能夠防止成本昂貴的屏幕部件受到損壞。PPTC器件的可復位特性通常最適于金屬質接口有可能作為過電流狀況以及過電壓瞬態的導入口的情況。

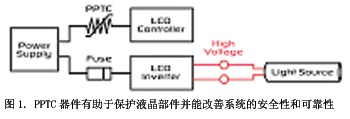

　　如圖1所示的逆變器供電應用方式中，PPTC器件或熔斷器均可以在逆變器之前使用，這有助于防止用戶受到致命的器件高壓短路的傷害。

　　PPTC器件通常還用于保護啟動時承受很大浪涌電流的電路。PPTC器件對于浪涌電流的適應性遠高于熔斷器，有助于免除由于熔斷器反復經受浪涌電流而失效熔斷所帶來的維護工作量。

　　熔斷器能夠很好地適應無需器件具有可復位特性的電路中，也可以用于只在系統故障條件下才會發生故障的情況。在采用了軟啟動電路限制浪涌電流后，采用熔斷器也是一種較為實際的解決方案。瑞侃電路保護部同時提供了小型的PPTC器件和一次性使用的芯片型熔斷器，從而向設計人員提供一套完整的電路保護解決方案。

　　瑞侃電路保護部的miniSMD和nanoSMD系列的PolySwitch®可復位器件設計用于將電路板空間作為優先考慮的情況下。這一系列的器件實質上不會受到浪涌電流的影響，可供使用的工作電流范圍從0.005A至2.6A。這些器件還提供了快速的作動時間和很低的電路板內電阻值。

　　瑞侃電路保護部的快速動作型電子芯片熔斷器可以采用業界標準的0402、0603和1206芯片尺寸來供貨。表面貼裝的熔斷器系列產品提供了較小的外形、很高的可靠性、強大的抑弧特性以及0402和0603形狀系數下所能達到的最高電流額定值。

　　符合《RoHS有害物質安全指令》的熔斷器采用了單塊集成電路、多層式設計，在最小的板卡面積下提供了最高的保持電流，減少了與散熱相關的老化進程，改善了產品的可靠性和適應性，并在領域?qū)拸V的電路保護設計中提供了更高的高溫性能。
