一文洞悉 MIP 技術全貌：解碼下一代顯示的核心引擎與商業未來

    在 LED 顯示技術向 “微間距、高畫質、高可靠” 迭代的浪潮中，MIP（Mini/Micro LED in Package）技術以 “芯片級封裝+巨量轉移” 的創新架構，打破了傳統封裝技術的固有局限，成為高端顯示領域的核心革新力量。

    從技術本質、分類路線、核心優勢、產品布局、應用場景、未來趨勢與行動指南，全方位拆解 MIP 技術，旨在與合作伙伴一同洞悉這場深刻變革的核心邏輯與商業價值。

    一 技術本質：重新定義 LED 封裝與集成邏輯

    1. 核心定義

    MIP即“Mini/Micro LED in Package”，是將Mini級或Micro 級LED 芯片，通過巨量轉移技術制成獨立的芯片級封裝體，再將這些封裝體集成為顯示模組的創新技術。

    其核心邏輯是 “先封裝單體，再集成模組”，區別于傳統 SMD “單燈珠貼裝” 和 COB “裸芯片直固” 的模式，實現了 “封裝防護” 與 “高效集成” 的雙重突破。

    2. 核心特征

    載體形態：以芯片級封裝體為核心載體，兼具 “單體防護” 與 “模塊化集成” 屬性；

    芯片適配：兼容Mini LED與Micro LED，支持正裝、倒裝芯片，尤其以倒裝芯片為核心；

    集成工藝：依賴巨量轉移技術實現高效部署，兼容SMT/COB成熟工藝；

    防護能力：通過 “芯片級封裝+二次封裝（GOB/Molding）”，實現防潮、防水、防塵、防磕碰、防腐蝕等全方位防護，部分產品達 IP65 防護等級。

    二 技術分類與核心路線：Mini級與Micro級的雙重布局

    MIP技術根據芯片尺寸、襯底形態及工藝差異，分為兩大方向，覆蓋不同應用場景，核心路線各有側重。

    1. 技術核心差異

    2. 兩大技術路線

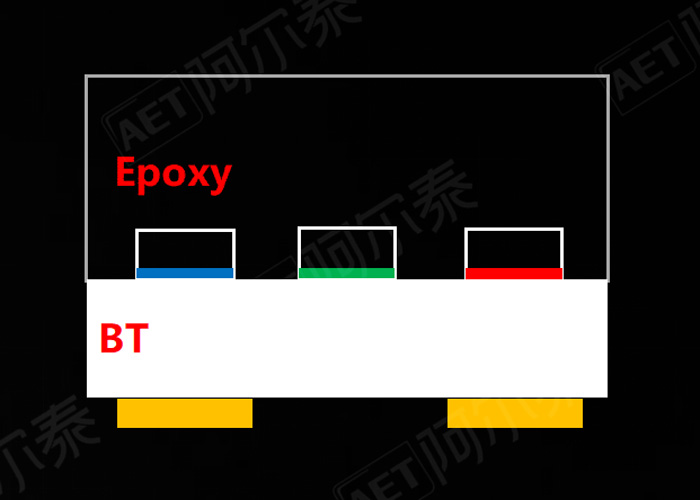

    （1）有襯底路線（當前主流）：工藝成熟，可最大程度兼容現有SMT產線，設備改造成本低，是快速實現Mini/Micro LED商業化的務實選擇。

    （2）無襯底路線（未來方向）：通過激光剝離（LLO）技術移除生長襯底，芯片更薄、材料利用率更高，是追求極致性能（如更高對比度、更優散熱）和長期成本優勢的必然路徑。

    3. 關鍵支撐技術

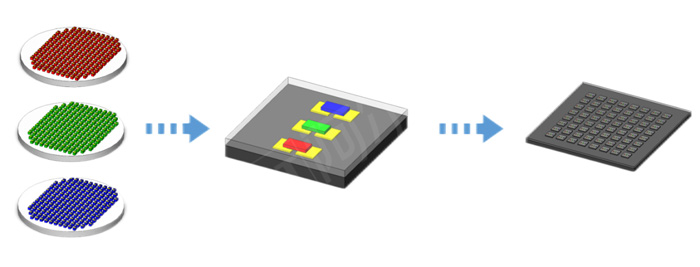

    巨量轉移技術：MIP核心工藝，實現 RGB 單體一次性轉移，效率比COB單芯片轉移大幅提升；

    物理炒晶技術：通過光學分選將芯片按亮度、色度分級，再按比例混合，確保模組色彩一致性；

    扇出封裝技術：將芯片I/O焊盤扇出至封裝體邊緣，減少焊盤數量，降低設計難度與金屬遷移風險。

    三 核心優勢：性能、可靠與效率的黃金三角

    MIP技術的核心競爭力，源于其通過 “芯片級封裝” 這一根本性創新，在顯示性能、產業化效率、長期可靠性與綜合成本之間，找到了最佳的平衡點，實現對傳統SMD和COB技術的超越。

    1.極致顯示與可靠體驗：采用倒裝芯片與無支架設計，實現超170°廣視角無偏色；芯片級黑場封裝結合微米級像素，成就超高對比度；先封裝后分選（混Bin）的流程，確保了屏體出廠色彩的高度一致性。同時，雙重防護結構徹底杜絕了“毛毛蟲”等失效風險，壽命可達10萬小時。

    2.卓越的生產與成本效率：以RGB集成單元進行巨量轉移，效率較單芯片轉移提升數倍；完美兼容現有SMT產線，極大降低了中游企業的設備投入與工藝轉換門檻。從長期看，無襯底技術與規�；�產能釋放，將驅動綜合成本持續下降。

    3.便捷的維護與生態適配：支持現場模塊化維修，大幅降低后期維護成本與時間。其標準化接口特性，讓上游專注芯片微縮，中游專注規模制造，下游專注系統集成，實現了產業鏈的高效協同與價值最大化。

    四 產品布局：AET 阿爾泰的全場景落地

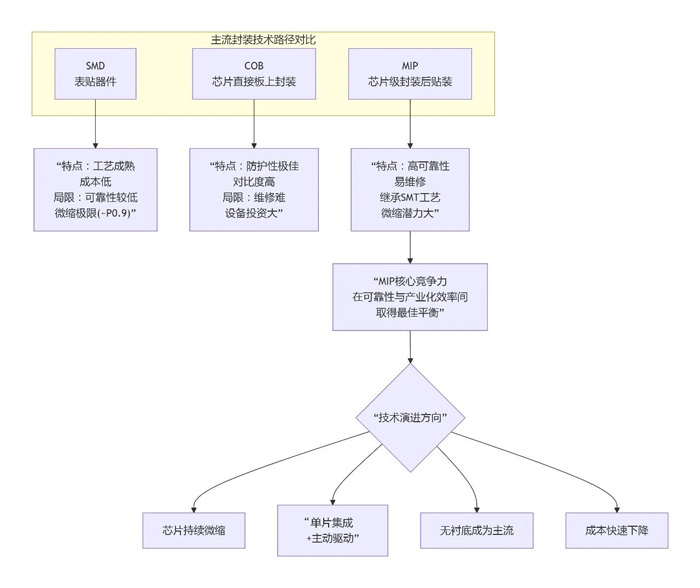

    在P1.0以下的微間距市場中，MIP與COB技術將長期共存競爭。MIP的核心生態位在于以優異的綜合性價比和產業友好度，快速推動高端顯示普及，而COB在極致黑場表現和特定成本區間等方面占據優勢。

    基于集團賦能與產業鏈支撐，AET阿爾泰自2019年起開展MIP相關技術的研發與布局，建立起清晰的MIP標桿產品矩陣。已量產NX平臺（Mini MIP）與AT55平臺（Micro MIP），覆蓋從高端商用到專業影院的廣闊場景；未來直指更微間距（P0.4以下）、A-MIP集成及無襯底工藝，旨在持續為客戶提供面向未來的顯示解決方案。
