D-COB | 不怕比較！深德彩自信何來？

    2020年3月24日深德彩以線上直播的形式展開了“D-COB 率先定義渠道產品2.0時代”主題新產品發布會暨渠道招商大會，本活動發布了首款搭載D-COB技術的渠道產品HDC，一經發布便受到行業媒體及協會的持續關注和爭相報道。那么是什么樣的一種技術會成為行業的焦點呢？這種技術主流的工藝和材料又是什么呢？深德彩又是基于什么會有如此的自信呢？

    技術趨勢 ——

    近年來，小間距LED顯示屏已經成為行業增長的中流砥柱，更是LED顯示屏開拓新應用新場景的開路先鋒。短短幾年時間，小間距產品的點間距更從P2.5一路突破P0.X�！　�

    當我們?cè)谙硎苤�超高清顯示盛宴時，也在面臨著一系列的問題：

    穩定性不強  搬運、安裝、使用過程中的磕碰極易損壞燈珠，產品的可靠性、穩定性達不到商用級別；

    適應性差  不能滿足應用環境復雜多變，如受到潮濕環境影響，容易造成燈珠失效；

    難清潔  長時間使用過程中，燈珠間隙的灰塵無法清潔；

    適應性差  產品對應用場景的適用性不強，如表面溫度過高，無法近距離接觸等。

    為解決以上問題點，提高用戶滿意度，LED顯示屏行業各大企業也給出了各種各樣的解決方案，給小間距增添了不同的技術路線，當前行業主流的技術增加了4合1 Mini LED、COB兩個路線。

    對于COB，當前業內人士普遍看法是，這是小間距LED顯示產品的一種突破，是解決當前小間距痛點，更利于走向市場的最佳方案，今天我們就來談?wù)凜OB。

    COB封裝材料與工藝流程 ——

    COB，是Chip On Board的簡稱，板上芯片封裝，是封裝的一種類型，最早在IC封裝中應用，后應用于LED中，在LED行業里最早應用于白光照明器件，現慢慢在LED全彩顯示應用中普及。COB的整體封裝，可以把芯片與焊線完全封裝在PCB板上，減少器件的外露，可以更有效的保護發光芯片；COB的技術發展至今，不同的廠家使用的封裝材料與生產工藝都不一樣，所以COB產品的效果也不同，質量也是參差不齊。

    現在主流的封裝材料有硅樹脂，改性環氧，環氧樹脂三種；這三種材料根據調配的濃度，其特性與效果也是有所不同。

    01 硅樹脂封裝膠方案

    膠體硬度低，應力小，抗沖擊能力強，膠體粘接力弱，水汽容易進入到封裝體內部，導致芯片短路死燈問題；適合應用于高緯度地區，不適合應用于潮濕高溫地區。

    02 改性環氧封裝膠方案

    絕大部分廠家使用的改性環氧硬度在Shore D 80左右。此材料性能介于硅樹脂與環氧樹脂之間，由于國內廠家所使用的膠體硬度偏高，此材料防水性能相對較好，但抗沖擊能力偏弱，在高緯度寒冷地區，顯示屏死燈率偏高。

    03 環氧樹脂封裝方案

    環氧樹脂粘接力強、吸水率低，因此在顯示屏貼片燈珠的應用中占比非常高；但由于環氧樹脂應力大，若應用在面域式封裝里，翹曲變形會非常嚴重，因此，在LED的應用里，環氧樹脂都應用于分立式封裝產品中；采用環氧樹脂封裝產品，既能應對高溫潮濕天氣的影響，也能應對高緯度地區的寒冷沖擊。

    所以不同的材料選擇與材料濃度配比，對COB的防護特性與穩定性有較大的影響，材料的選擇至為重要。

    現有幾款不同的模壓工藝，壓縮成型的模壓，注膠模壓，點膠不同的封裝工藝，COB的封裝效果也是大有差異。

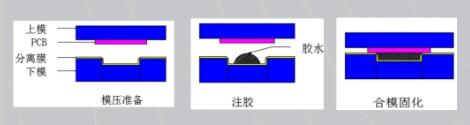

    01 壓縮成型模壓

    在LED應用中，主要用于大功率白光器件及紅外器件產品封裝，現用于COB顯示模塊封裝。

    優勢  工藝成熟，易于普及，脫模容易實現。

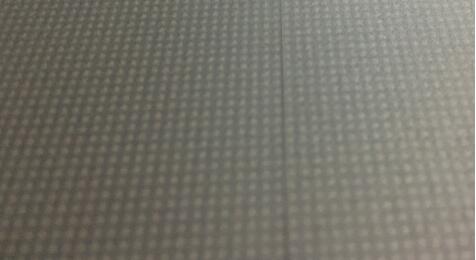

    缺點膠體厚度由點膠量決定，厚度公差較大，難以保證模塊間的墨色一致性，啞光效果不好。

    02 注膠模壓

    在LED應用中，主要用于片式器件產品封裝，包括SMD1010、SMD0808、4合1等顯示器件封裝，現通過改良應用于COB顯示模塊封裝。

    優勢  產品厚度均勻，模組表面啞光度多樣化，全啞光及亮面都可實現

    缺點脫模困難

    03 點膠

    采用液態膠水點膠自流平，烘烤固化成型的方式實現表面膠體的制作。

    優勢  工藝制作簡單，投入少，效率高。

    缺點膠體厚度公差較大，墨色差異大，啞光效果欠缺。

    COB的三種主流封裝，各有優劣，不同的廠商，做到的效果也不同，所以行業中出現質量參差不齊。

    深德彩獨家技術——

    深德彩有一份屬于COB領域的獨特技術，自主研發的基于二次封裝D-COB的Micro LED技術。使用二次封裝的技術，能有效的解決單一封裝中的一些問題，使得產品的可靠性更高。

    在生產流程中，增加了中測工藝，在第一次封裝后進行老化測試，保證第一次封裝的可靠性，提高產品的良率，主要兩大優勢如下：

    在生產流程中，增加了中測工藝，在第一次封裝后進行老化測試，保證第一次封裝的可靠性，提高產品的良率；并且可以根據測試，改變內外膠的墨色配比，使得的表面的墨色更加均勻，減少模塊間的顏色差異，主要兩大優勢如下：

    品質量率更高  兩次封裝技術，內膠采用硬度高的環氧樹脂，因內應力大，使得金線斷裂問題概率很低，外膠采用硬度較低的改性環氧，因內應力小，不會出現裂膠等應力問題，從而大大提高了品質良率。

    體驗感更好  兩次封裝技術，內膠燈點表面凸起成球面，提供對比度的同時，可以減少亮度的損失；外膠整體封裝，做到無像素顆粒感，光滑而堅硬，耐撞耐磨，也使LED模組發光均勻，提升產品的視角，有效降低摩爾紋，提高對比度，降低強光輻射，減緩炫光及剌目感，適合近距離、遠距離觀看，不易產生視覺疲勞，是指揮中心、會議場所、私人影院、教育領域等的解決方案。

    深德彩一直致力于解決客戶使用中的痛點，在客戶的角度上想問題，我們有信心解決用戶痛點，成為L(zhǎng)ED顯示領域解決方案的全球供應商之一。
