技術大盤點！各類型液晶電視面板解析

三星屏——PVA面板與S-PVA面板

    對于液晶電視來說，液晶面板占整機70%-80%的成本，液晶電視最重要的部件就是液晶面板，也就是液晶屏幕。液晶面板技術的高低和質量的好壞關系到整個液晶電視的功能參數、顯示效果和使用壽命等情況。面板的類型決定了面板的大部分參數的水平，例如分辨率、對比度、響應時間、可視角度等等方面。由此，液晶電視與液晶面板二者是密切相關的，不可分割的。而隨著液晶電視近十年的飛速發展，下面我們就一起來了解一下各類型液晶面板技術。

    液晶面板作為液晶電視性能中最為關鍵的組成部分，同時也是掌握液晶電視上游核心技術關鍵。而液晶面板技術都集中在外資彩電廠商手中。目前主要以三星、索尼、夏普、飛利浦和LG等液晶面板生產廠商為主。

    從技術角度講，液晶面板可分為VA和IPS兩大陣營，其中VA陣營包括三星、臺灣友達、奇美和夏普四個廠家。IPS陣營包括LG、飛利浦合資的IPS和日立、松下、東芝合資的IPS阿爾法兩個廠家。

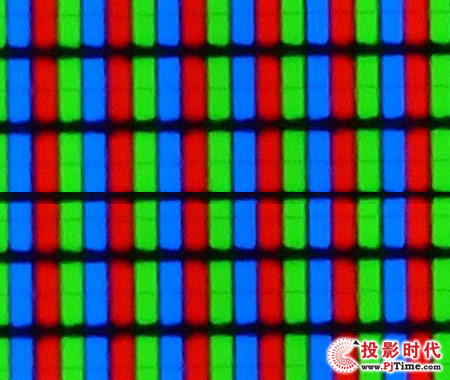

PVA面板

    S-LCD是由韓國三星和日本索尼共同籌資合建的液晶面板生產廠，主要生產PVA(Patterned Vertical Alignment)液晶面板。PVA是一種圖像垂直調整技術，該技術直接改變液晶單元結構，使顯示效能大幅提升，其視角可達170度，響應時間達25ms以內，采用過驅動方式來加速屏幕的響應時間，其灰階響應時間也可達到8ms以內，500：1的對比度以及70%的色彩還原能力。

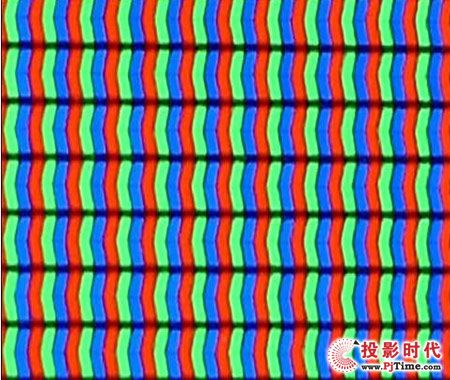

S-PVA面板

    目前，在PVA面板基礎上又發展出S-PVA面板，S-PVA屏的特征比較明顯，在觀察紅、藍、綠或某些較深的雜色畫面時，會發現像素的形狀為“>”，不過也有某些型號的像素開口方向是相反的。

友達屏——MVA面板

    MVA面板全稱為（Multi-domain VerticalAlignment），是一種多象限垂直配向技術。MVA是較早投入應用的廣視角液晶面板，由日本富士通公司開發，目前生產MVA的廠家有奇美電子和友達光電等。

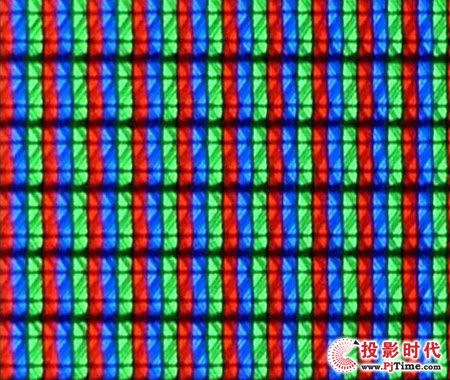

MVA面板

    MVA面板是利用突出物使液晶靜止時并非傳統的直立式，而是偏向某一個角度靜止；當施加電壓讓液晶分子改變成水平以讓背光通過則更為快速，這樣便可以大幅度縮短顯示時間，也因為突出物改變液晶20ms以內。分子配向，讓視野角度更為寬廣。在視角的增加上可達160度以上，反應時間短。

    MVA面板像素點呈正方形，直線排列，像素間距比較小，放大觀察像素內部有小花紋。友達面板也分為兩種，P-MVA是一種較早的技術，目前已很少使用了，廣泛采用的是新開發的AMVA(Advanced MVA)面板。

奇美屏——S-MVA面板與VAextreme面板

    臺灣奇美CMO(ChiMei Optoelectronics)生產的液晶面板主要是S-MVA(Super Multi-domain Vertical Alignment)型液晶面板和VAextreme型液晶面板。S-MVA技術是2001年奇美在MVA技術基礎上開發的，是一種相對老的技術。

奇美屏

    VAextreme面板是2005年奇美新開發的技術，在亮度、對比度、色彩、響應速度和可視角上都有改善。這兩種面板的像素均呈正方形，直線排列。隨著夏普 開始部分技術授權奇美，目前奇美也開始生產像素點類似蜂窩狀排列的液晶面板。

    VAextreme是三大系列最新開發的液晶顯示技術總稱，分別是：Omniview、VisionREAL及BlastSWITCH。這三項系列技術，能讓新一代液晶顯示設備擁有超廣視角低色偏、鮮艷自然色彩表現、以及超快反應時間等嶄新的影像視覺感受。它最大的特點是42和47英寸的全部為1920*1080分辨率，目前國產42和47英寸FULL HD很多采用的都是這種面板。

夏普屏——CPA面板

    CPA(Continuous Pinwheel Alignment,連續焰火狀排列)模式廣視角技術(軟屏)，為夏普所發明，CPA模式廣視角技術嚴格來說也屬于VA陣營的一員，各液晶分子朝著中心電極呈放射的焰火狀排列。由于像素電極上的電場是連續變化的，所以這種廣視角模式被稱為“連續焰火狀排列”模式。而CPA則由“液晶之父”夏普主推，這里需要注意的是夏普一向所宣傳的ASV其實并不是指某一種特定的廣視角技術，它把所采用過TN+Film、VA、CPA廣視角技術的產品統稱為ASV。

CPA面板

    其實只有CPA模式才是夏普自己創導的廣視角技術，該模式的產品與MVA和PVA基本相當。也就是說，夏普品牌的LCD電視未必就是采用夏普自己生產的CPA模式液晶面板，它有可能采用臺灣廠家的VA模式面板或者其他廠家的液晶面板。夏普的CPA面板色彩還原真實、可視角度優秀、圖像細膩，價格比較貴，并且夏普很少向其他廠商出售CPA面板。

LG、飛利浦合資屏——S-IPS面板

    由韓國LG和荷蘭飛利浦合作籌建的LG-飛利浦液晶面板生產廠制造的液晶面板為LPL(LG.Philips LCD)液晶面板，主要采用S-IPS技術(故又稱S-IPS面板)。由于飛利浦歷經多次減持手中股份，現在LG-飛利浦液晶面板生產廠已經更名為LG Display，即通常所說的LGD。

S-IPS面板

    IPS型面板是日立公司在2001年推出的一種面板，在技術上利用液晶分子平面切換的方式來改善視角，由于制造上面板并沒有附加補償膜，因此屏幕的通透感更強，顏色也更加細膩，不過響應時間慢和對比度提高難是制約該類型面板普及的大問題。

    S-IPS實則為第二代IPS技術，它引入了一些新的技術，以改善IPS模式在某些特定角度的灰階逆轉現象。S-IPS屏的特征為在白色畫面時像素看起來呈“<”，但像素點比S-PVA型液晶面板要粗，開口方向也是左右都有。由于擠壓S-IPS屏幕時不產生水波紋的現象，S-IPS屏也俗稱硬屏。目前除LG使用IPS硬屏以外，國內彩電廠商創維、康佳、海信、長虹等也均采用IPS硬屏。

日立、松下、東芝合資屏——IPS-α面板

    IPS(In-Plane Switching)型面板是日立公司在2001年推出的一種液晶面板，在技術上利用液晶分子平面切換的方式來改善視角，由于制造上面板并沒有附加補償膜，屏幕的通透感更強，顏色也更加細膩。不過響應時間慢和對比度提高難是制約該類型面板普及的大問題。IPS-α液晶面板和S-IPS液晶面板屬于同樣的技術源流，但兩者并不相似。

IPS-α面板

    IPS-α面板在顯示紅、藍、綠純色畫面時，像素呈豎直的長方形整齊排列，每個像素中發光的部分為一條豎線，而在顯示白色圖像時，像素則呈直線排列，與臺灣VA液晶面板相似。

    目前市面上運用較多的就是以上幾種液晶面板，而IPS硬屏在具備多種優勢的表現下，運用的更多。筆者認為，隨著IPS硬屏在技術上的不斷完善，必將成為未來液晶電視運用的核心面板。
