致命的物理損傷！液晶面板壞點全解密

原理：壞點到底是如何形成的？

　　隨著平板電視市場的日益升溫以及產品的普及，越來越多的液晶電視進入到了家庭之中。然而很多用戶在事后都反應在屏幕上有一些抹之不去的小點，雖說對總體畫面沒有影響，但始終對這種瑕疵感到不爽。那么這些小點到底是什么呢？它到底可不可以被消除掉呢？接下來我們就一起來分析一下。

　　首先，許多用戶看到的液晶屏幕上抹之不去的小點，我們有個專業的名稱叫做“壞點”，也稱呼為“點缺陷”或“壞斑”，是液晶屏的一種物理損傷，并且不可修復，主要是由于亮斑部位的屏幕內部反射板受到外力壓迫或者受熱產生輕微變形所致。

　　那么壞點到底是如何形成的呢？

　　在了解壞點之前，我們現在簡單了解一下它的整體——“液晶屏”，液晶屏看上去只有一張屏板，其實，它主要是由四大塊（濾光片、偏光板、玻璃、冷陰極熒光燈）組合而成，其最小顯示單位是像素點，而每個像素都有紅、綠、藍三種原色，它們共同組合使得像素產生出各種顏色。

LCD原理圖

　　液晶像素簡單的理解就是把液晶倒入固定的模具下形成的“液晶盒”，以物理分辨率為1366×768的液晶面板為例，這樣的“液晶盒”在1366×768的液晶面板的數量為1366×768×3=314.7萬個，要看一個32或者37英寸大小的面積下密密麻麻的排列著314.7萬個“液晶盒”，而且在液晶盒背后還集成一個單獨驅動該液晶盒的驅動管。顯然，這種生產工藝對生產線要求是非常高的，以目前的技術和工藝，還不能保證每批生產出來的液晶屏沒有亮/壞點，生產廠商一般避開亮/壞點來分割液晶板，把沒有亮/壞點或者極少亮/壞點的液晶屏高價供給有實力的生產廠商，而那些亮/壞點比較多的液晶屏則一般低價供給小廠商生產廉價的液晶顯示器。

液晶面板是由許多個像素點組成的

　　從技術上講，壞點是液晶面板上不可修復的像素。在每個液晶像素后面都由三個晶體管，對應著紅、綠、藍濾光片，其中任何一個晶體管出現毛病即短路都會使這個像素成為一個亮/壞點。而且，在每個液晶像素背后還集成一個單獨驅動它的微型驅動管。假如紅綠藍三原色中有一種或者更多產生故障，則該像素就不能正常的改變顏色而會變成一個固定顏色的點，在某些背景色下就會明顯的看得出來，這就是液晶的壞點。

分類：壞點種類又有哪些？

　　對壞點有了大體的了解之后，我們下面在來看看壞點的類型。其實根據“液晶盒”的不同損壞程度，壞點還可以分別亮點、暗點、壞點三種類型。

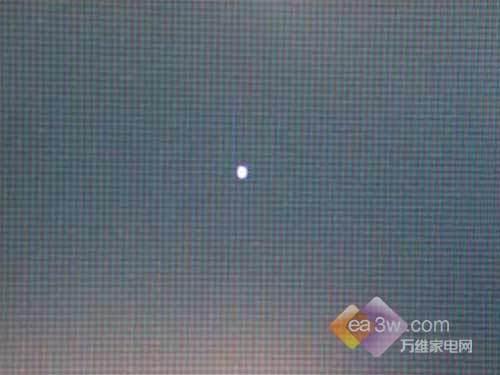

屏幕亮點

　　亮點：造成這種情況的原因在于像素點對應的一個液晶盒驅動管中的一至兩個驅動管出現了故障，在切換紅、綠、藍三色顯示時這幾個單元盒始終在與液晶面板垂直的位置上。導致黑屏的情況下呈現的紅、綠、藍顏色中一種顏色的像素點；或者本來應呈現紅、綠、藍三色中的一種顏色時卻只能呈現出白色，同時在另外兩種模式下均有其它非本色色點的情況。前一種情況可確定為一個驅動管損壞，后一種情況可確定為兩個驅動管損壞。

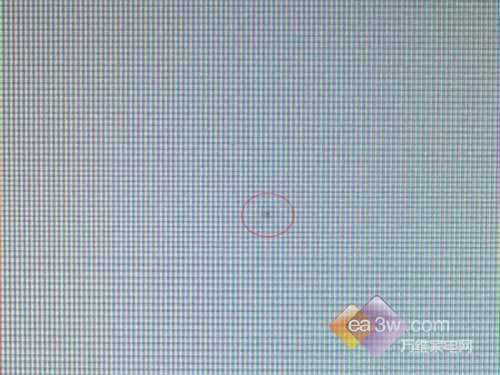

屏幕暗點

　　暗點：造成這種情況的原因于亮點相反，在切換紅、綠、藍三色顯示時損壞的一至兩個單元盒始終在與液晶面板平行的位置上。導致白屏的情況下出現非單純紅、綠、藍的像素點。根據紅、綠、藍三色在同一位置的顯示情況可以確定暗點中到底有幾個液晶盒驅動管損壞。三色中能正確呈現出兩色，額外一色顯示為黑色時可確定為一個驅動管損壞。三色中只能正確呈現出一色，額外兩色顯示為黑色時的情況可確定為兩個驅動管損壞。

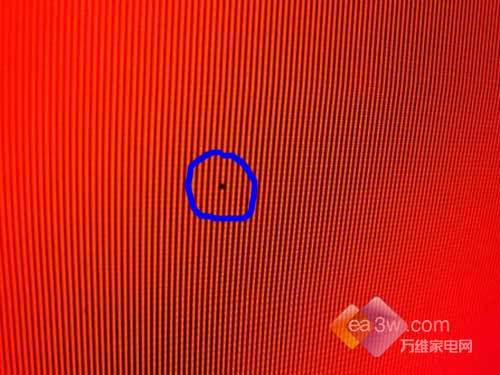

屏幕壞點

　　壞點：造成這種情況的原因在于像素點對應的三個液晶盒驅動管都出現了故障，在切換至紅、綠、藍三色顯示時這三個單元盒始終在與液晶面板平行或垂直的位置上，導致任何顏色下都始終呈現為純黑色或純白色的像素點。

　　總體來說，亮點和暗點僅僅是液晶面板缺少一個色彩的點，而該點是不會對其他點造成影響，而壞點就是比亮點更加嚴重的點，它不但令到液晶缺少一個色彩的點，而且會對其他點進行影響，壞點的擴散特點會導致其他正常的點成為亮點或者壞點。

規定：面板類型與壞點的關系

　　由于以目前的技術和工藝，還不能保證每批生產出來的液晶屏完全沒有壞點的產生，因此根據壞點的數目不同，面板還分為好幾種等級。如ISO組織制定的液晶面板壞點的標準是：Class 1不允許有壞點；Class 2允許有3個以內壞點；Class 3允許有3個以上10個以內壞點；Class 4允許有10個以上壞點。

　　不過，面板生產廠商并不是嚴格按照ISO標準進行區分，而是以分為A+、A、B、C等型號。日本面板廠商的標稱是3個壞點以內為A級，韓國是以5個以內為A級，而臺灣標準則為8個以內為A級。當然，這根據生產工藝的 不斷提高而改變，而非一成不變，這是在選購前所必需注意的。

承諾采用A+級面板的產品是無壞點、亮點、暗點的

　　此外，由于全球各地對壞點定義等級的標準不同，由于受液晶面板技術和制造工藝的不足成本限制，因此目前在業界，很多制造商們都默認一塊面板的壞點如果少于3～6個的話就是合格產品，只有一些采用A+面板的產品才會做出零亮點或零壞點一類的承諾。

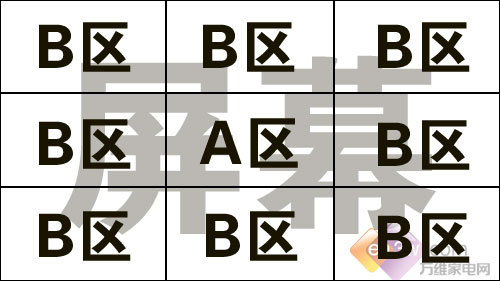

A區與B區的一種劃分方法

　　在亮點與壞點方面，國家建議標準是：暗點允許在A區有不多于2個，A＋B區不能多于8個，在屏1/9*1/9的面積 內不多于2個。對于A區是不允許有亮點但是可以有彩點1個。A＋B區不能多于2個的亮點或者彩點。但這不是強 制性標志，建議消費者在購買之前還是應該盡量講好出現幾個亮點、暗點和彩點包換等等。

技巧：如何識別面板上的壞點

　既然壞點這么容易出現，那么我們選購之后應該如何去檢測呢？

　　其實，對液晶屏幕壞點、亮點、暗點三樣點缺陷的檢測還是比較簡單的，如在全綠屏的時候找暗點，全藍屏的時候找亮點，一旦有亮點或者暗點非常容易就看出來了。當然，在對液晶屏幕的點缺餡進行檢測時，帶上裝有檢測軟件的電腦或檢測光盤，也能讓點缺餡很快現出原形。常見的這類軟件有 Nokia Monitor Test、DisplayX、Monitors Matter CheckScreen等，每一款都具備這方面的功能。

各種測試軟件下載

     ●Nokia Monitor Test

     其中Nokia Monitor Test是一款簡單實用的顯示器測試軟件，它能夠輕松幫您找出液晶屏中存在的問題，如亮點，暗點，壞點等顯示器問題。同時其包括了測試顯示器的線性、聚焦、色純等重要顯示效果和技術參數，啟動軟件后，第一排選項由左至右依次為幾何失真測試、亮度對比度測試、呼吸現象測試和色彩測試，第二排選項由左至右依次為會聚測試、焦點測試、分辨率測試、水波紋測試、文字顯示測試和抖動測試等。

     在該軟件的多個選項中，對檢測顯示屏壞點有用的是"Colors"（顏色）一項，在此選項中，可以在全屏狀態下輸出白、紅、綠、藍、黑五種顏色，可以很方便的檢查顯示屏是否存在壞點。

     ●DisplayX

     DisplayX是一款只有48KB大小的顯示器軟件，無需安裝，解壓后運行主程序即可。點擊"常規完全測試"可以完成所有測試，包括交錯、純色、色彩、會聚、幾何形狀、呼吸效應、256級灰色、灰度、對比度等測試項目，右擊鼠標或按下Esc鍵即可退出。而要壞點測試，只需在"常規單項測試"菜單下選擇"純色"模式，單擊鼠標可以進入全黑、全紅、全綠、全白、全藍等不同的純色，就可以很方便的發現液晶屏幕上的壞點、亮點和暗點。

     ●PassMark MonitorTest

     PassMark MonitorTest是一個專門用來測試你的計算機屏幕效能的性能測試軟件。它提供了有25種不同的測試項目，你可以依照不同的屏幕解析設定及調整來測試你的計算機屏幕，當然它也包括了可測試LCD flat panel screens（液晶顯示屏），它包括多項測試，可以很好的檢測液晶顯示器的色彩，響應時間，文字顯示效果，有無壞點，視頻雜訊的程度和調節復雜度等液晶顯示器的各項參數。想知道你的計算機屏幕是否正常及顯示效果，可以試試此軟件。

     ●Monitors Matter CheckScreen

     Monitors Matter CheckScreen除了測試CRT顯示器外，其還是一款較方便的液晶顯示器測試軟件，它包括多項測試，可以很好的檢測液晶顯示器的色彩、響應時間、文字顯示效果，有無壞點，視頻雜訊的程度和調節復雜度等液晶顯示器的各項參數。

     選擇"LCD Display"，可以檢測色彩、響應時間、文字顯示效果、壞點等參數，這里共包括5個測試項目，直接單擊即可開始測試，按下鼠標右鍵或ESC鍵可返回主界面。其中，Colour選項（顏色，以三原色和1670千萬種的色階畫面考察色彩的表現力、色彩均勻性、色階表現力、亮度、對比度）、 Crosstalk（銳利度檢測，以對比極強的黑白交錯畫面檢測LCD色彩邊緣的銳利度以及串?dāng)_現象）、Smearing（響應時間檢測）、Pixel Check（像素檢測，也就是檢測有無壞點和亮點）。

建議：壞點產生的原因及預防

　　壞點是液晶屏幕在生產和使用中不可100％避免的一種物理性損傷，大部分情況下它產生于屏幕制造時，在使用中受到撞擊或者自然損耗也可能導致出現亮/壞點。只要組成單個像素的三原色中一個或者多個受到損壞，亮/壞點就會產生，而生產和使用都是可能造成損壞的。

　　有的液晶出現壞點有可能是在使用過程中造成的，簡單地向你說說平時使用時的一些注意事項：

（1）不要同時安裝多個系統；安裝多個系統后在切換過程中就會對液晶屏造成一定程度上的損壞。

（2）保持電壓功率正常。

（3）不要隨時亂動液晶按鍵。
　
　　上述三點都會直接或間接影響到“液晶盒”分子正常運作，從而有可能造成壞點的產生。消費者在使用過程中出現壞點，其實通過工程師的檢測就知道是什么原因造成的了，我想廠商只要不去昧著良心去坑害消費者，即使出現壞點消費者都是可以理解的。

最后：各廠商對于壞點的退貨規定

　　在08年3.15期間，萬維家電網對針對液晶電視網友關注度比較關注的亮點與暗點問題，對十五個平板電視廠商的客服進行了詢問。

　　通過調查，我們可以發現十五家平板電視廠商對于亮點和暗點的規定各不相同，有點按照國家參考標準，有的相對于參考標準要嚴格得多，比如三星規定的液晶屏幕必須沒有亮點。海信規定的壞點在三個以內等等，有些公司表示是公司機密，不方便公布，如夏普。

　　在亮點與壞點方面，國家建議標準是：暗點允許在A區有不多于2個，A＋B區不能多于8個，在屏1/9*1/9的面積內不多于2個。對于A區是不允許有亮點但是可以有彩點1個。A＋B區不能多于2個的亮點或者彩點。但這不是強制性標志，建議消費者在購買之前還是應該盡量講好出現幾個亮點、暗點和彩點包換等等。

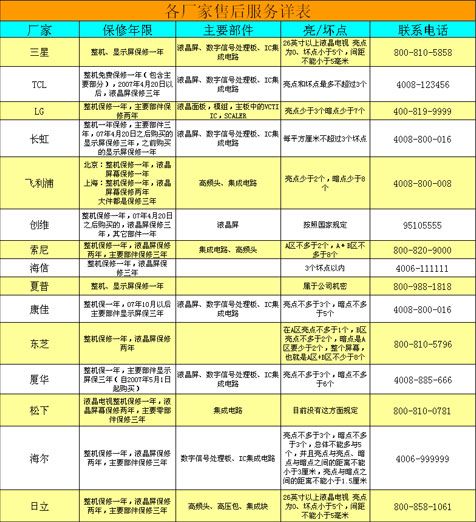

十五品牌平板廠家售后服務詳細列表：

十五品牌平板廠家售后服務詳細列表
