數字機頂盒的架構與設計關鍵分析

內容導航：第1頁：系統架構第2頁：設計關鍵：視頻轉換處理第3頁：視頻編碼轉換(Transcoding)第4頁：DRM第5頁：結語　　分頁瀏覽 | 全文瀏覽

   此外，美國、歐洲及亞洲多國都已將機卡分離視為電視產業發展的既定政策。目前將CAM(CA模塊)獨立設計的作法有三種，分別是采PCMCIA、USB或智能卡的方式，其中又以PCMCIA為市場主流，包括美國的POD標準及歐洲的DVB-C標準，都以PCMCIA為其基本的物理接口。

    DRM

    CA的尋址化功能雖能對頻道及用戶做收視控管，但對于個別節目的內容保護與授權就力有未逮，在此情況下，有必要進一步采用DRM機制來提供內容管理。這兩者是相輔相成的，CA是系統業者的收視管理及營運工具，而DRM則是內容發行商的自我保護機制。

    DRM采取的是許可證管理(LicenseManagement)策略，也就是由數字內容發行商對原始檔進行加密(一般采用128位或156位對稱算法)，同時在添加的標頭中加入作者、版本號、發行日期等版權信息。當用戶想通過網絡或直接從光盤中取得內容時，系統會自動檢查有沒有相應的許可證(LICENSE)，認證的方式包括插入IC卡、IKEY(一種USB接口的身份認證令牌)，或經由網絡認證服務器來認證其賬號、密碼。

    整個DRM的建置架構共分為3層：使用者接口應用軟件、DRM用戶認證子系統，以及最基本的加密引擎。其中用戶認證子系統是IPTV業務推行的關鍵，目前有許多認證系統，兩種較典型的IPTVDRM系統分別采用Kerberos和PKI認證機制。

    此外，就DRM的規格來說，目前市場上的規格相當分歧，最受重視的無疑是WindowsMedia的DRM及開放移動聯盟OMA推出的DRM1.0/2.0規格，但仍有包括UT-DRM、NDS、SecureMedia、WideVine、BesDRM等規格并存。為了讓用戶能收看不同來源的視頻內容，今日的機頂盒只得盡量支持市場上的DRM規格。

圖4不同DRM規格的互通問題

    資料來源：Coral聯盟

    DRM保護內容的立意雖好，但規格林立反而造成市場發展的阻礙，請參考(圖4)。為了使各種DRM規格能夠互通，包括惠普、飛利浦電子、ST、三星電子、索尼和20世紀福克斯電影公司等40個公司組成了Coral聯盟，即致力于為基于WEB和家庭網絡的設備安全傳送內容提供互操作性。目前該組織已公布一種互操作層，能支持多種DRM方案，其架構請參考(圖5)，不過，微軟及Apple兩大公司的規格仍是例外。

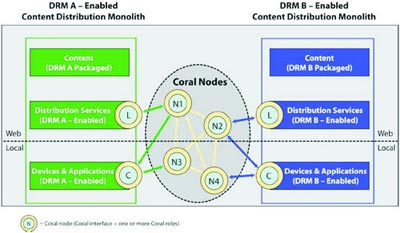

圖5Coral聯盟提出的DRM互操作層節點作法

    資料來源：Coral聯盟

    安全視頻處理器(SVP)

    SVP標準主要由SVP聯盟推廣，目前已獲得20多家主要媒體與技術廠商支持，ST是該標準的發起會員之一。SVP聯盟的主要工作是在數字家庭網絡，以及數字電視、機頂盒、DVR、可攜式媒體播放器等消費性電子應用中推廣其SVP內容保護技術。
