11寸售價20萬!索尼OLED電視暴力拆解

    這款產品的外包裝非常之巨大，外面印滿了“SONY STYLE”的字樣。而“SONY STYLE”是SONY進行網絡直銷和產品展示的權威平臺。

    打開外包裝，竟然發現還有一個全黑色的紙箱包裝。這種雙重包裝在家電產品中非常罕見，可以提供非常優秀的防震、抗摔能力，而且看起來也很顯檔次。雖然會增加不少成本，但是由此也可以看出SONY對這款產品的重視程度。

    這是內包裝的樣子，做工非常精致。全黑色表面加上SONY的LOGO和XEL-1的型號名稱，顯得相當神秘。

    打開內包裝，發現XEL-1全身被一個防皮材質的軟袋包裹，相比于普通的塑料膜，能提供更加良好的保護作用。

    這是箱子里的全部東西：電視機、遙控器、電源、射頻線、天線、說明書等等。

    再來張XEL-1底座部分和電源的對比，電源部分竟然要比底座還厚一些。真不知道SONY的工程師是怎么把那么多東西塞進去的。不過接下來就要對它下手了。

索尼OLED電視XEL-1拆機前的簡單試用

    在開始拆機前，有必要對先試試XEL-1的效果，不然萬一回頭拆完裝不上，就沒機會看了。

    雖然我們之前已經有文章介紹過XEL-1的大概表現，可是真當打開它的時候，還是能一眼看出和普通液晶電視的區別。

    把后部用于接收數字微波信號的天線拉出來，先看看收看微波數字電視的效果。不過，數字微波信號并不是隨便就能收看的，還需要插入對應的B-CAS卡才可以。

沒插B-CAS卡就會出現錯誤提示。B-CAS卡是需要付費才能得到的。

    終于出現畫面了，SONY XEL-1的動態對比度能夠達到100萬:1，而色域范圍也能達到NTSC等比110%的范圍，因此在顯示這種明暗對比強烈的畫面時，真的是易如反掌。

    再看看說明書，印刷的比較簡譜，而且其中對有機EL顯示原理也做出了一定解釋，細節考慮的非常到位。

有機EL有什么不同？拆解神秘的顯示屏

    拆機的第一步從我們最關心的顯示部分開始。由于采用了全新的有機EL發光技術，XEL-1的顯示面板后面并沒有傳統液晶電視上的背光源，因此厚度做的非常小，最薄處僅僅有3毫米。所以在拆除的過程中，要非常的小心，以免產生不可挽回的失誤。

    擰下了面板后蓋四角的螺絲后，面板后面就一覽無余了。而XEL-1的底座部分和面板部分僅僅通過2根篇平的FPC線纜連接，估計是分別傳輸信號和電源用。

    由于XEL-1采用了1根支架來支撐整個顯示部分，所以固定的螺絲上得很緊，要把顯示部分和底座分離并不輕松。經過不懈的努力，終于把這兩個部分分離開。再觀察整個顯示面板的后部，是通過把有機EL面板驅動電路集中在顯示部分的下方，來實現最薄處3mm厚度的。而最薄部分的僅有有機EL面板、遮光板和FPC這三種部件。

    有機EL面板的玻璃底板厚度為0.7mm，2層底板合計1.4mm。遮光板的厚度為1張0.6mm，2張共計1.2mm。加起來為2.6mm。此外，XEL-1還為FPC連線的彎曲預留了0.4mm的空間。

    有機EL面板后面的標簽，上面的生產日期是2007年9月。由于現階段有機EL面板的廢品率極高，因此這2000臺電視身后產生的不良品估計也是個非常大的數字了。

    為了進一步看清楚顯示面板電路上的情況，我們還需要把那2塊梯形的金屬屏蔽層給拆了。

    取下與支架連接的金屬板之后，可以看到7個并排的散熱板。逐個取下散熱材料后，發現下方是驅動有機EL面板使用的驅動IC。因?yàn)橛袡C(jī)EL面板的驅動IC有可能因生熱導致溫度升高，所以使散熱板與金屬板接觸，應該是為了更好的降溫。接著繼續取下表面的遮光板，取出了有機EL面板

    拆除表面的遮光板后，就能夠取出有機EL面板。因?yàn)榕c液晶面板不同，沒有背照燈等部件，所以開始的時候我們估計面板的強度可能會較低，但實際上用手觸摸就可以發現，其強度比想像中的要高。取下電路底板單側的FPC后，下面還有另外一張金屬板（下圖）。有機EL面板上側最薄部分的組成雖然僅為玻璃底板、遮光板、FPC和最少限度的部件，但下側部分則通過配備金屬板及電路底板，來提高強度

    至此，整個顯示部分已經拆解完畢。下面我們就要對底座部分動手了。

索尼OLED電視超薄底座里別有一番洞天

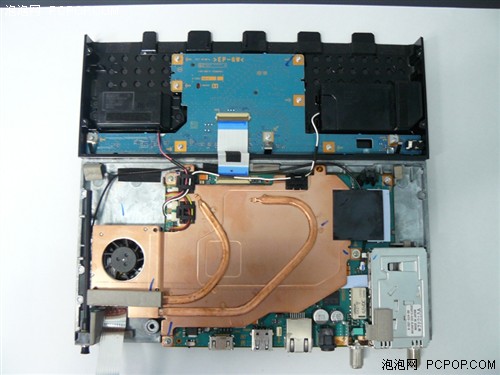

    碩大的銅質散熱片、由熱管連接不同的芯片。最后熱量通過風扇帶出機器外部。不知道下面都隱含了什么樣的芯片，要用到如此巨大的散熱系統。

    由于XEL-1底座的體積過于小巧，因此采用如此強大的散熱系統也就可以理解了。取下散熱片后，發現每個芯片上都貼了導熱介質，以便芯片和散熱片緊密的結合。

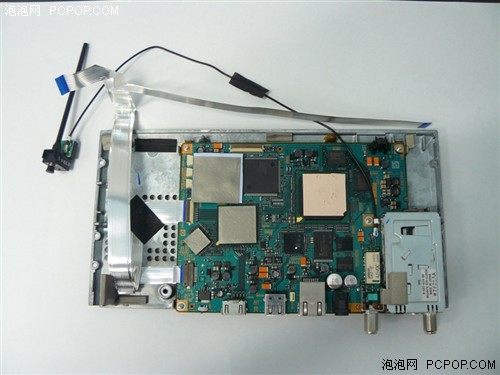

    在取下貼在主板正面的散熱薄膜后，可以看到圖像處理芯片和電源電路等元器件，猶如“黑石子”一般密不透風地安裝在一起。從部件排列得如此緊密來看，不難理解主板上部配置的散熱單元為何如此之大。

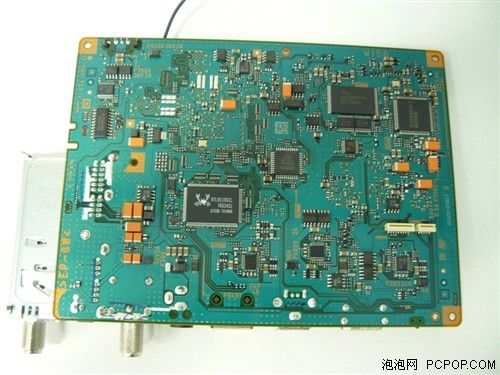

    主板正面安裝了兩個大型的集成電路芯片。分別是NEC電子的“D61162AF1”和索尼的“CXD9903GG”。D61162AF1標有美國杜比實驗室（Dolby Laboratories）的標志�？梢娫撔酒�集成了現有微波數字電視使用的MPEG-2數據的解碼及音頻數據的處理電路功能 而SONY的CXD9903GG芯片連接了向D61162AF1及顯示部分傳輸信號使用的連接器以及HDMI連接器。應該是對輸入數據進行圖像處理的處理器。

    用于讀取B-CAS卡的電路部分。

    換個角度看看，整體厚度只有3.5毫米，也只有普通型號一半的厚度。接下來再看看以太網卡的部分吧，目前國內帶以太網卡的電視幾乎沒有，而在日本卻是比較普及的一個配置，用戶可以享受到豐富的VOD服務。而這主要得益于電信運營商和內容服務商的支持。

    網卡接口的連接方法也非常有趣。首先，以太網接口除下側外，上側也接地。一般都是只有下側部分接地，而這次可能是考慮到只有下側接地還不夠充分。

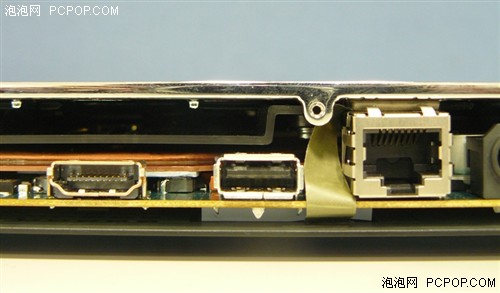

    HDMI接口和USB接口采用DIP（端子插入電路板）型封裝，而以太網接口則為表面封裝（SMD）型。使用SMD型時，多采用從上側支撐端子的結構。這是因?yàn)槎俗硬灏螘r(shí)會產生機械應力，所以進行了加強。但此次沒有從以太網接口上部實施強化措施。但愿索尼的做法能夠充分保證以太網接口的連接強度。

    至此，整個拆解就結束了。即便是再昂貴、再精密的東西，在這些“先驅”的眼中也不過如同庖丁對牛一般諳熟于胸。我們?cè)诖蠛暨^癮的同時，也預祝他們能把這臺價值20萬日元的小電視能復原到最初的狀態！
