賦能智慧顯示，藍普視訊超高清創新永不止步

    如何看得“更清”？

    人眼的分辨率約為576000000(五億七千六百萬)像素，而目前為止最接近人眼真實視覺的超高清視頻技術是8K技術——8K分辨率是7680*4320，即橫向和縱向分別有7680和4320個有效像素點，一幀8K畫面大約有3300萬個像素點——遠不及人眼可以容納的最大像素面積。

    這就注定了人們會不斷追求更多像素點，直觀地反饋到形式上，就是人們將會不斷追求更高清的畫面。

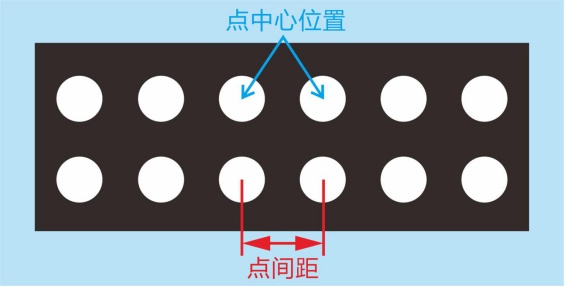

    當前最高清的8K LED顯示屏也是由無數像素組合才能構成清晰的畫面。LED顯示屏的最小發光單位就是像素點，也叫燈珠。點與點之間的距離越接近，像素的密度越高，像素點越多，畫面也就越高清越細膩。

    因此，想要達到更清晰的效果，就要想辦法提高像素密度——要么把燈珠做得更小，要么讓燈珠與燈珠的間距更小。

    而從當前的技術來看，比起從燈珠尺寸方面找突破口，從燈珠間距上面找突破口是更為明智的選擇。

    怎樣做得“更小”？

    在小間距LED誕生初期，P2.5是象征著小間距的一條標準線。(P代表間距pitch，2.5代表2.5mm，即兩顆燈珠之間的距離為2.5mm)

    而如今，P1.0以下微間距產品已大量應用在實際當中。這個跨度表明LED顯示屏點間距已經實現了巨大突破。

    但是仍然不夠。

    消費者在追求更高清，廠商也在追求更高清。需求驅動市場，市場驅動技術。于是，如何縮小間距，成為了眾多廠商力圖攻克的技術難題。

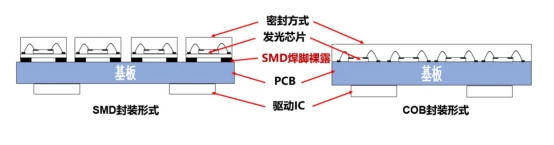

    傳統小間距LED顯示屏由RGB三色芯片組成一個燈珠，燈珠經封裝后安插在顯示屏上。最早的SMD封裝技術將裸芯片固定在支架上，通過金線將二者進行電氣連接，最后用環氧樹脂進行保護。然而，這種封裝方式難以突破P1.0點間距。

    之后，COB封裝技術解決了這個痛點。

    COB封裝直接將發光芯片封裝在PCB板上，極大簡化工藝流程，提高良率及可靠性，并能輕易實現P1.0以下點間距，迅速成為炙手可熱的新型技術，行業也出現了一批在COB領域具有核心競爭力的廠商。

這其中，就有全倒裝顯示面板領創者 ——藍普視訊。

    在如何做得“更小”這個問題上，藍普視訊不僅給出了COB這一種答案。

    2021年，藍普視訊推出基于空間像素技術的Micro型全倒裝COB顯示面板�？臻g像素技術是藍普視訊的獨家發明專利技術，并獲得了深圳市特別技術攻關獎，在解決點間距問題方面做出了重大革新。

    以4.69×4.69的空間為例，傳統小間距LED會將27顆燈珠組成9組像素，達到點間距1.5625mm的效果。而空間像素技術則將27顆燈珠打亂，突破了常規思路的桎梏，重組為81組像素，在深層次進行技術創新，實現點間距縮小至0.52mm。在同等面積、同等燈珠尺寸的條件下，空間像素技術使得顯示能效躍升了九倍，做到更小、更高清。

    實際產品表現卓越

    在空間像素技術推出之后，藍普視訊一直致力于其產品化應用。

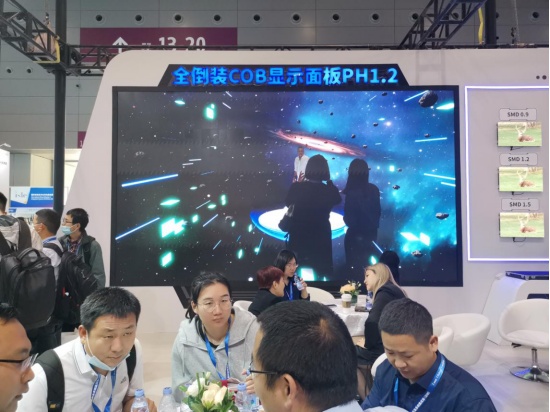

    近期，在2023年深圳國際智慧顯示展(ISLE)上，藍普視訊便展出了全新一代基于空間像素技術的Micro型全倒裝共陰COB顯示面板——黑精靈Elves系列。

    在芯片方面，藍普視訊沿用了一直以來的全倒裝共陰Micro LED芯片，這也是行業領先的芯片，在同樣亮度條件下，比常規Micro LED實現50%以上的節能效果。同時，黑精靈Elves系列擁有1000000：1超高對比度，超高墨色一致性，能夠提供更高質量的圖像，無光學拼縫，帶給觀眾震撼的視覺體驗。從視覺和能效雙方面取得了技術上的大幅優勢，獲得現場觀眾的高度認可。

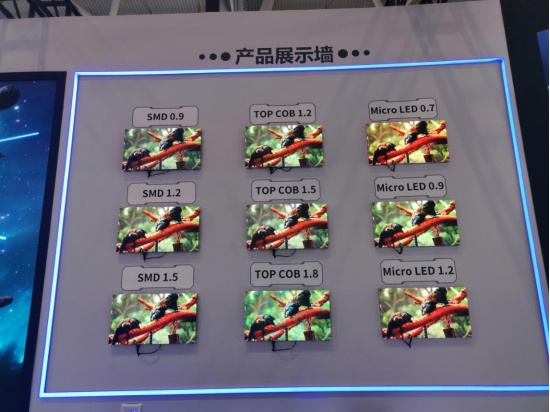

    此外，藍普視訊也展出了600*337.5的全倒裝COB、GOB(TOPCOB)等具有領先技術的產品，展現了在COB產線優于其它廠家的技術底蘊和產品優勢，其多樣化的品類也為用戶提供了更加全面的選擇。

    新的選擇

    盡管藍普視訊在COB+空間成像技術上已有深厚建樹，并且黑精靈Elves系列也驗證了其間距微縮化專利技術的領先。但藍普視訊并未滿足于眼前的成功。

    在ISLE展會上，藍普視訊高管為如何推動間距微縮化給出了新的選擇——MIP封裝。

    MIP(Micro LED in Package)是一種基于Micro LED的新型封裝架構，通過將大面積的整塊顯示面板分開封裝，實現Micro LED和分立器件的有機結合，使其在更小面積下大幅提升良率，同時有效降低成本。

    藍普視訊提出，MIP技術是對傳統SMD產品的技術革新，它將來會大量的應用到0.9-1.5間距的室內小間距應用市場，對于那些關注顯示性能和效率的高端用戶將是一種非常好的解決方案，同時MIP高亮性能、結合未來空間像素技術產品的成熟將為市場提供更多的應用場景。

    同時，藍普視訊高管提到，藍普視訊株洲生產基地已經實現MIP產品的量產。株洲藍普視訊作為藍普視訊的制造基地?fù)碛薪ㄖ�面積5萬余平方米，產能達1000萬片新型顯示面板，生產總值15個億左右。株洲藍普視訊不僅為市場提供高亮小間距MIP產品，也鉚足馬力提供全倒裝共陰COB、空間像素COB等產品，走在市場前列。

    總結

    藍普視訊對于視覺顯示的追求，是“更加清晰”，但又絕不僅止步于“更加清晰”。近年，藍普視訊與深圳大學攜手合作成立了LED高清數字顯示與控制技術工程中心，大力推動產學研深度合作，專注于可視化信息溝通領域，計劃5月底竣工投產。該項目達產后，產值預計將有5億元以上。

    從研制出全球首款“TOPCOB小間距顯示面板”到基于空間像素技術的Micro型全倒裝COB顯示面板，藍普視訊一直在研發的道路上進發。突破核心技術“卡脖子”困境，藍普視訊將視覺信息融入數字生活，以技術賦能智慧城市，破解科技經濟“兩張皮”，助推產業高質量發展，為新型智慧顯示創新生態貢獻企業力量。
