監獄安防綜合管理解決方案

    由于綜合管理最主要的目的是要實現其他安防子系統與視頻監控子系統的整合聯動，因此視頻監控子系統的建設是整個監獄安防綜合管理設計的核心。

    根據監獄本身的機構設置，視頻監控子系統通常采用總控室（指揮中心）、監區控制室、樓層值班室三級管理架構，總控室為主控中心，監區控制室和樓層值班室均為分控中心。基于這樣的管理架構，各個監獄可以根據自身情況采用“一級平臺三級管理”或“兩級平臺三級管理”這兩種不同的建設模式。

    一級平臺三級管理

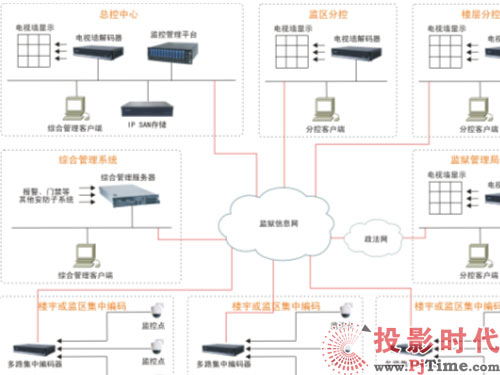

    基于一級平臺三級管理時，系統部署方案如下圖所示：

    整個系統在總控室設立單級監控管理平臺，同時部署IP SAN存儲以及電視墻解碼顯示等設施。所有監控點視頻經前端編碼器處理后，均通過局域網集中上傳到總控室的監控管理平臺，由該平臺統一管理和分發，并實現集中錄像存儲和解碼上墻。

    監區控制室和樓層值班室作為分控中心，可部署PC分控客戶端和電視墻解碼器實現視頻瀏覽和解碼上墻。

    基于分級、分權的管理原則，監控管理平臺可為各級用戶分配不同的權限，總控室可管理和調用所有監控資源，各分控中心則只能管理和調用本級下轄的監控資源。如無特殊需求，各級用戶不能越級訪問。

    這種單級平臺的部署模式僅在總控室設立管理平臺和存儲設備，因此可以有效節約整體部署成本，比較適合規模較小或投資受限的一些監獄。

    兩級平臺三級管理

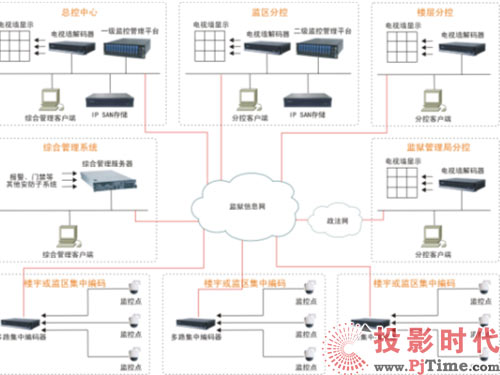

    基于兩級平臺三級管理時，系統部署方案如下圖所示：

    整個系統設立兩級監控管理平臺，一級平臺位于總控室，二級平臺位于各監區控制室，兩級平臺間通過局域網實現級聯互通。監控點視頻經前端編碼器處理后，通過局域網上傳到本監區平臺，進行統一管理和分發。總控室平臺則可根據需要任意調用各監區平臺下掛的監控點視頻。

    錄像存儲也采用分布式策略，各監區控制室部署IP SAN存儲本級下轄的所有監控點視頻，總控室部署IP SAN存儲部分重要監控點視頻，兩級存儲可以互為備份，保證存儲可靠性。所有存儲資源均可由總控室平臺進行統一管理和統一調度。

    樓層值班室作為分控中心，可部署PC分控客戶端和電視墻解碼器實現視頻瀏覽和解碼上墻。

    級聯后的管理平臺同樣可以基于分級、分權的管理原則，為各級用戶分配不同的權限，總控室管理和調用所有監控資源，各分控中心只能管理和調用本級下轄的監控資源。如無特殊需求，各級用戶不能越級訪問。

    這種級聯平臺的部署模式既可以實現總控室的統一管理，又可以實現每個監區子系統的獨立運行，因此整個系統的可靠性非常強，不會因為部分網絡問題導致全系統故障，而且可以節約骨干網的傳輸帶寬，非常適合規模大且對可靠性有著特殊需求的監獄。
