ONELAN NTB數字告示后臺軟件試用感受

如何進入軟件以及簡要功能介紹

    數字告示管理軟件一向具有傻瓜化的節目編輯界面，簡單而實用的設計等特點。作為一家專業的數字告示生產商，ONELAN數字告示管理系統一項以高效率、低成本、性能卓越著稱。ONELAN的NTB系列產品具有強大的信息通信和交換能力，可以將高清晰電視直播或錄影資料，RSS，網頁內容和Flash內容在一個屏幕當中展示。今天投影時代網有幸收到了ONELAN為我們提供的NTB系列產品當中的一款，型號為NTB5005。

    NTB的后臺管理軟件是集成在NTB播放機上的，通過它，你可以輕松的實現布局的創建于修改，播放列表的編輯，計劃的制定和文件的上傳等多種功能。從而讓你能夠隨心所欲的創建你自己的數字告示。

    下面就讓筆者為你細細介紹ONELAN NTB5005的詳細操作方式。（相關文章：ONELAN千禧播放器NTB5005外觀評測）

    如何進入軟件

   在拿到一臺ONELAN NTB5005機后，我們首先應當為它接上電源和網線，再將它和一臺監視器連接。最后啟動。

    在啟動Net-Top-Box(以下簡稱NTB）后，服務器就將給你一個IP地址。（如圖1所示，我們顯示的IP地址為192.168.0.102 ）

圖1

    用這個IP地址你可以在任何的時間任何的地點通過在IE瀏覽器里輸入IP地址和登錄賬號密碼登陸NTB管理系統。（每臺NTB播放機都會隨機為用戶附贈一個初始密碼，用這個密碼進入以后，你可以創建新的賬號。關于賬號的創建，請參見后文“NTB后臺管理軟件的“設置”功能”）這對管理員來說，無疑是非常的方便的一個設計。（如圖2）

圖2

    簡要功能介紹

    登陸后你便可以看到這款管理軟件的主頁了，它分上方的主菜單和下方的布局菜單。主菜單上顯示了你能設置的所有項目。在布局菜單你可以看到“當前布局”和“最近使用的布局”。點擊它們你可以快速的設置這些布局。（如圖3）

   下圖便是NTB后臺管理軟件的菜單欄，軟件的所有功能你都可以在上面找到。它的主要功能有以下這些。(如圖4)

  1.媒體：你可以對NTB內存中的各項媒體文件進行編輯。

  2.播放列表：你可以對播放列表進行設置。

  3.布局：你可以對布局進行編輯。

  4.計劃：你可以編輯數字告示的播放計劃。

  5 頻道：你可以更改NTB數字告示的頻道。

  6:Adhoc條目：你可以對Adhoc條目進行管理。

  7 狀態：你可以查看播放器和系統的狀態。

  9 設置：你可以設置NTB數字告示的各項參數。

  10 幫助：你可以獲取一些你想要的幫助。

  當然上面我們只是對這些功能做了一些簡單的介紹，我們會在后面的文章中為您作一個更為詳細的系統的介紹。

圖4

如何設置“布局”



    說到布局，說它是數字告示設置里最重要的一環毫不為過，一個好的布局，不但能提高數字告示的美觀程度，甚至可以直接影響到數字告示內容的顯示效果。雖然重要，但它的設置卻并不復雜，NTB所提供的管理軟件，真正的將設置“傻瓜化”了。下面便是設置布局的一個簡單流程。

    1 點擊菜單“布局-管理布局-添加布局”，給布局命名

    2.在布局里找到新建的布局，點“編輯”，進入布局編輯頁面

    3.點擊“添加區域“按鈕，用來在頁面上添加理想的分區，然后點“保存”

    4. 從“文件和文件夾”里尋找相關媒體文件添加到每個分區的播放列表里，并按照一定的順序、格式

    5.確認沒問題后，點“測試布局”，查看效果。

    6 確定效果是否滿意，不滿意的話返回第2步繼續編輯，滿意的話確認并保存。

    看過上面的簡單流程，你是否對NTB的布局設置有了一個大概的了解了呢？沒有沒關系，下面筆者就為大家詳細的說明如何設置布局。

    NTB的系統里自帶了很多默認的布局，你可以直點擊它們進行詳細的設置。但如果你想自己設計布局，那么首先就需要添加一個新的布局了。

    添加布局

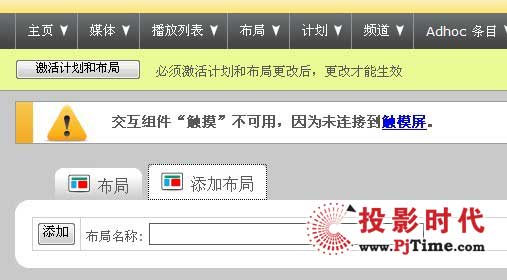

    進入布局管理界面點擊“添加布局”，輸入你的布局名字并點擊“添加”按鈕。（圖5）

圖5

    經過這樣簡單的操作，你的布局就添加好了，現在需要做的，就是對它進行詳細的編輯了。

    編輯布局

    1。點擊布局前的“編輯”按鈕進行編輯操作。

    2。這時點擊“添加區域”按鈕添加一個區域到布局中。

    3。選中這個區域后你可以對其進行隨意的拖動和改變大小以適應你的要求。

    4：點擊“區域屬性”便可以對區域的屬性就行設置。最主要的設置便是對區域支持的媒體格式進行設置，它所支持的格式有電影，TML，圖像，文本，PPT等。（如圖6）。

    5。一切設置好后，我們還需要點擊“保存所有更改”按鈕對編輯進行存儲。

    詳細的布局設置，請看后文的“布局設置”頁。

圖6

    這樣，一個你自制的布局就完成了。你可以再主頁上直接點擊并查看它。



NTB數字告示后臺軟件“布局”詳細說明



    前面我們?yōu)榇蠹液喴�介紹了一下NTB后臺管理軟件的布局方式，可能您還不是太明白其中的一些細節。那么就讓筆者為您詳細介紹一下。

    在布局的編輯頁面中，我們可以對區域，布局屬性，交互功能進行修改。

    當你創建好一個布局以后，你會發現它里面是一篇空白的。這時你就需要添加區域了。

    添加區域

    添加區域很簡單，只需要點擊頁面上的添加區域按鈕就可以成功添加一個區域了。(如圖7)

圖7

    系統默認的第一個區域是全屏的圖片區域，您可以用來放置背景圖片。第二個是視頻區域，隨后添加的區域都是寬度為544mm高度為: 153mm的文本區域。（這里需要注意的是，NTB只支持一個布局同時播放兩個視頻區域。多了便會無效。）當然這些屬性你可以自己更改。

    系統會為你添加的區域自動命名，命名規則為 字母表的順序。例如第一個就是區域A，第二個便是區域B，以此類推。并且每種媒體格式都有一個自己的顏色，視頻為紅色，HMML為綠色，圖像為藍色，文本為黃色，PPT為深綠色。你選擇了什么格式，布局就會成為什么顏色。但當你選擇多個格式的時候，NTB會將顯示一個優先級將高的顏色。這個優先級從大到小為 視頻，HTML，圖像，文本，PPT

    添加好一個區域后，你要做的便是對這個區域進行修改，那么我們就必須編輯區域了.

    編輯區域大小與位置

    編輯區域你首先應當選中你要編輯的區域，我們只需要在這個區域上點擊鼠標左鍵便可以將其選中。這是你再點擊右鍵便會彈出編輯選項。

    在編輯選項中，你可以對區域進行"前移”，“后移”，“切換為全屏”，“刪除”，“編輯播放列表”，“保存所有修改”，和快速選擇其他區域等操作。（如圖8）

圖8

    如果你想要改變區域的大小和形狀，只需要像改變其他窗口一樣，點擊鼠標左鍵不放，拖動窗口，直到你滿意為止。當然在拖動區域的位置的時候，NTB在這時會自動校正將區域與區域連接，避免區域的重疊。

    在設置好區域的大小和位置以后，我們便需要對區域的屬性就行設置了。

    編輯區域屬性

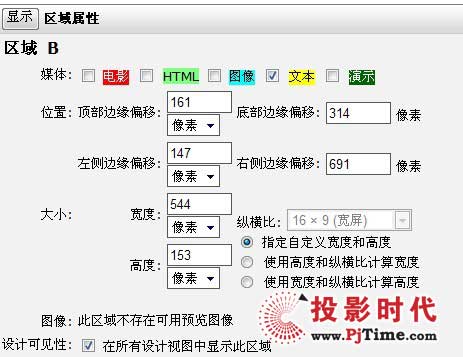

    當你選中一個區域后，框體的右上方便會顯示區域的屬性，包括區域的大小，位置坐標，所支持的媒體格式等。（如圖9）

圖9

    要對它進行修改只需要點擊“顯示”按鈕，展開屬性欄。

    這時便出現一個區域的屬性框體，在這里你可以輸入數字調整區域的位置和大小。也可以設置區域所支持的媒體格式，你所需要做的只是在某提格式前選上鉤。NTB 支持電影，HTML，圖像，文本，PPT這五種媒體格式。（如圖10）

圖10

    這樣經過反復的添加與修改過后，一個新的布局就產生了，這是你只需要點擊“保存所有修改并編輯播放列表”按鈕就可以保存布局的修改并快速的進入播放列表的設置頁面了。關于播放列表的設置，在下文中會為大家介紹。

如何設置“播放列表”以及添加和上傳文件

    如何設置“播放列表”

    做好了布局，就應該為布局增加一些內容了。數字告示的布局只是一個框架，觀眾要看的東西，還是得由內容所體現。

    想要增加內容，我們就得用到對“播放列表”的修改了。

    首先我們應當選擇你所要編輯的布局的區域，這些都可以在“播放列表”的下拉菜單里找到。

    選擇好以后就是對它的編輯了。

    添加播放列表

   1.進入“文件和文件夾”.

    2.點擊你要添加的文件前的“添加”按鈕。

    添加完成后，我們便可以在“播放列表”欄目中看到我們所添加的文件或文件夾了。這時你可以通過直接拖動來設置文件的播放順序，也可以點擊編輯對其進行更為詳細的設置。(如圖11）

圖11

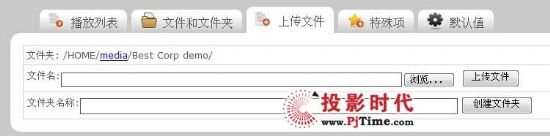

    添加和上傳文件

    當然如果你想添加的文件不NTB播放機的硬盤中。那么我們就應當先將它添加進去。

    1.在文件和文件夾欄里進入上傳文件的目標目錄。

    2.選擇上傳文件欄。并選擇你所要上傳的目錄。（HOME文件夾默認為不可寫，不能直接上傳文件）

    3.點擊“瀏覽”指定文件的本地路徑。

    4。點擊“上傳文件”按鈕。（如圖12）

    文件被成功上傳后，我們便可以在“文件和文件夾”欄下看到我們所上傳的文件了，這是只需要點擊“添加'按鈕就可以將其添加到對應的播放列表中了。

圖12

   NTB可以支持如下四種類型的媒體文件：

    電影類型

    1． 生活模擬/數字電視 (只有NTB615 ， NTB5005系列支持)。

    2． 網絡電視(IPTV)。

    3． Div2，Av12. VOB,HD（只有NTB500X支持）。

    圖片

    NTB可以顯示下列圖像的類型

    j-peg, png, bmp, Gif, Tiff格式

    HTML

    大部分網頁和HTML文件都可以支持。

    文本

    TXT。TIF 格式

   添加特殊項

    當然除了視頻和文檔等普通格式外，你還可以在”特殊項“欄目中選擇一些特殊的項添加到播放列表中，當然前提是你選擇的區域支持這種項。

    這些特殊項包括一下十大類：

    1：文本。

    2：實況視頻。你可以為你的數字告示添加實時播放的電視視頻。

    3：添加一種“邊傳邊播”的流式視頻。

    4：新聞，時鐘和天氣預報。

    5：外部網頁。

    6：表項。

    7：隱藏區域，集合點。

    8：你還可以添加一個更改布局項，當播放到到這個項時，布局就會自動的更改你所選擇的布局。

    9：觸摸屏相關的項目。

    10：Ad hoc項。Ad hoc是NTB的一項特殊功能，用戶可以自己創建它，文后會講解如何創建。

    一切設置完畢后，需要點擊“激活計劃和布局”按鈕，更改才會生效。

    完成以上的設置后。這時的數字告示系統就只欠“計劃”這股東風了。

    “計劃”是對數字告示播放的一種管理方式。通過它你可以隨意改變布局的播放結束時間，布局之間的切換等。



如何設置“計劃”



    “計劃”是對數字告示內容播放的一種管理方式。通過它你可以隨意改變布局的播放結束時間，布局之間的切換等。

    添加計劃

    第一步首先應當是添加一個計劃。你只需要在添加計劃欄里輸入計劃的名稱，啟動時間和顯示的布局。然后點擊“添加計劃”按鈕就可以了。（如圖13)

圖13

    編輯計劃

    添加完計劃以后，你便可以再“計劃'欄里看到你所添加的計劃了。這是就需要我們隊它進行一些詳細的設置。

    1.點擊”編輯“按鈕進入編輯模式。

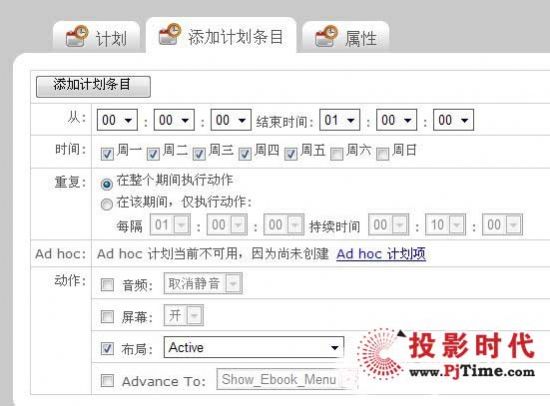

    2.在“添加計劃條目”里為計劃添加一個條目。

      在這里你可以設置計劃的開始和結束時間。也可以設置計劃的詳細執行細節，如是否靜音等。（如圖14）

    3.點擊“激活計劃和布局”按鈕激活計劃。

圖14

    計劃啟動后，你所選定的布局和媒體就會在屏幕上呈現出來。當然如果你覺得不滿意，還可以通過“媒體”對屏幕背景，顏色，字體等進行修改，以達到最好的效果。

如何設置“Ad-hoc項”



    Ad-hoc是NTB后臺管理軟件的一項特殊功能，Ad-hoc就像一個設置好的類一樣，在將Ad-hoc建立，并添加到布局以后，使用者無需重新建立新的項也可以完成對項的內容的更改。我們舉個例子: 公司的前臺需要更新大廳上方的顯示屏的滾動內容，譬如歡迎某某人來公司等等。ONELAN的系統允許前臺在她的電腦上僅僅輸入一行字就可以做到實時更新，就像發個短消息或者寫個email一樣簡單。另外一個例子：公司市場經理需要和他們部門其他同事共享一些信息或統計數據(銷售報表，質量數據，公司新聞等)，一般為PPT格式，他所要做的就是在指定的FTP文件夾內放入這些PPT文件就可以了。

    添加Ad-hoc項

    1：在”媒體“中選擇管理Ad-hoc項。

    2：選擇你要添加的類型，并且為它命名。然后點擊添加。（它所支持的類型如圖15）

圖15

    編輯Ad-hoc項

    在添加好一個Ad-hoc項后你會發現，系統會提示你”至少添加一個布局列表“，”至少添加一個Ad-hoc頁“。

    那么這時，我們就要對這個Ad-hoc項進行編輯了，編輯分為添加布局列表和添加一個Ad-hoc頁兩步。

    添加到布局列表

    1：選擇一個你要添加的布局，進入它的播放列表編輯頁。

    2：點擊”特殊項“選項。這時你便可以在Ad-hoc項的下拉菜單中找到你所創建的Ad-hoc項了。

    3：點擊”添加“將Ad-hoc項添加到播放列表中。

    這樣Ad-hoc項就被添加到了一個布局列表中。

    添加一個Ad-hoc頁

    1：進入Ad-hoc頁的編輯界面。

    2:新建或直接選擇一個你要添加的Ad-hoc頁,點擊編輯。

    3:進入后選擇”添加“項，在下拉列表中選擇你所創建的Ad-hoc項。點擊添加。

    這樣你就添加好了一個Ad-hoc頁了。

    完成這些以后，一個Ad-hoc條目便做好了，選中它你就可以對它的內容進行修改。

    當然，以上的這些功能，都必須是在用戶有修改Ad-hoc的權限下進行的。你可以再用戶設置中設置權限，下面我們將會講到這一點。



NTB后臺管理軟件的“設置”功能



    通過上面的說明，相信大家已經對如果使用NTB后臺管理軟件有了一個了解。下面就讓筆者為大家講解一下這款軟件的“設置”功能。

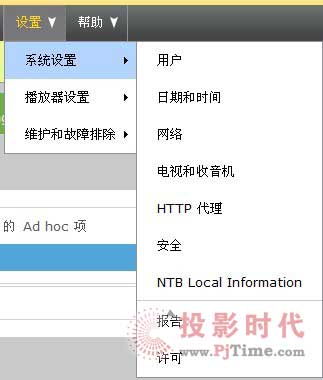

    在“設置”這個選項中，有“系統”，“播放器”，“維護和故障排除”三個大的類。通過它們，你可以設置你所需要的各種參數。(如圖16)

圖16

    系統設置

    在系統設置中，你可以設置包括 用戶，時間，網絡，電視和收音機等選項的參數。

    用戶設置

    你可以在用戶設置中，添加和刪除用戶，并且可以給每個用戶分配不同的權限。前文提到的對Ad-hoc項的修改和使用權限，也是在用戶設置中實現的。（如圖17）

圖17



    日期和時間設置

    在日期和時間設置中，你可以調整獲取時間的方式，時區和查看服務器狀態。（如圖18）



圖18

   播放器設置

    在播放器設置中，你可以設置為播放服務的各項參數，包括音頻，屏幕，播放器等。

    你可以修改和測試音頻的大小，屏幕的輸出格式，分辨率等參數。同時也可以查看它們的工作狀態。

    維護和故障排除

    在維護和故障排除中，你可以更新軟件和重啟系統。

NTB數字告示后臺軟件的“狀態”功能



    NTB數字告示軟件還有一個重要的功能，那便是對NTB播放器的遠程監控功能了，這里我們就會用到”狀態“這個功能。通過它，用戶可以了解到NTB播放器的播放器狀態和系統狀態。

    播放器狀態

    在播放器狀態中，用戶可以查看當前正在播放的媒體和最近已經播放過的媒體。同時還可以遠程查看當前的屏幕快照，方便管理員對布局進行設置。當然，CUP的的工作狀態也可以查看到。(如圖19)

圖19

    系統狀態

    在系統狀態中，用戶可以查看當前NTB播放器的溫度，和30天之間的播放器的溫度信息。并且可以查看NTB播放器的硬件信息。方便管理員對播放器進行維護。（如圖20）

如圖20

    總的來說，筆者覺得這款軟件界面設計的非常的簡潔直觀，使用也非常的簡單方便。大多數的設置都可以一步完成，可以說是一款非常易用的管理軟件。

    那么NTB后臺管理軟件的主要功能就為大家介紹完畢了，希望通過這邊文章，讀者您能夠順利的使用NTB數字告示播放機。謝謝。

NTB數字告示后臺軟件詳細案例說明



    鑒于大家可能會覺得上面的說明太空洞無物，不易理解，筆者下面就通過一個實際的布局例子，再為大家系統的講解一下布局的創建，編輯，與使用。

    下面我們就用BANK這個布局為例子吧。

    首先大家可以看到，這個布局已經在播放了，它的效果如下圖21。

    那么它是如何從無到有的呢？下面筆者就為你詳細說明。

    首先第一步我們應當創建它。在”添加布局“頁面中添加一個名為BANK的頁面。然后進入這個布局進行編輯。

    在這里，我們?yōu)锽ANK創建了九個區域，并且安排好了每個區域的大小，位置和屬性（每種屬性都有它不同的顏色如圖22）。

圖22

    修改好以后我們便進入播放列表的修改，在這里有一個小竅門。你不用在播放列表的下拉列表中找你要修改的區域，而是可以直接點擊下圖右邊區域中的區域進行修改。（如圖23）

圖23

    選中后，該區域便會變?yōu)樗�所支持的格式的顏色。這時你只需要在文件夾中添加你需要的媒體即可。但如果此時文件夾中并沒有我們想要添加的文件，那么我們就需要先上傳好文件再進行添加了。（如圖24）

圖24

    在這里例子中，我們將A區域作為了背景為它添加了一個圖片，然后分別為B區域添加了一個視頻，用來顯示銀行的宣傳短片，為C區域添加了一個圖片用來顯示銀行的LOGO，為D區域添加了一個文本，標注G區域的內容，為E區域添加了一個文本，用來標注K區域的內容，為G區域添加了圖像和文字，用來顯示銀行的新聞，為I區域添加了一個日起項，用來顯示日期。為K區域添加了一個天氣項，用來顯示當前的天氣情況。

    這樣設置完畢以后，一個布局就算設置完成了。然后我們需要做的是為它設置一個計劃。

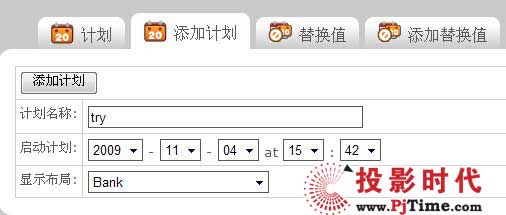

    首先我們新建一個計劃，命名為Try.顯示的布局選擇為BANK布局。（如圖25）

圖25

    一切設置完畢后，點擊"激活計劃和布局"按鈕。這樣BANK布局便會在計劃的時間里在監視器上播放出來了。



NTB數字告示后臺軟件詳細案例說明2



    前文我們詳細介紹了一個布局的創建與播放，接下來筆者再為大家展示幾個布局的效果，以便大家能有一個更深刻的印象。

    第一個例子是Education1布局，它可以被用在教育領域。

    它的效果如圖下圖

下圖是它的布局中的樣子

    第二個例子是spital_Lobby布局，可以用在醫院中。

    它的效果如下圖：

下面是它在布局中的樣子

    第三個布局是Hotel，它可以被應用于旅館。

    它的效果如下圖：

 下面是它在布局中的樣子：

   大家不難看出，數字告示布局的美觀與否，很大程度上是取決于你所提供的素材，以及對素材的搭配。

   希望通過上面的三個例子，能讓你對布局的設置有一個更深的了解。并且能夠自己做出一些美觀的布局。
