繽紛世界 盡在眼前-仿真工程專用環幕

導讀

    多通道柱面投影顯示系統是虛擬三維投影顯示系統中一種沉浸式虛擬仿真顯示環境，巨幅顯示空間包圍了所有參與者的整個觀看視野，再配合環繞立體聲響系統，可使仿真參與者充分體驗一種高度身臨其境的三維立體視聽感受，獲得一個具有高度沉浸感的虛擬仿真可視協同環境。

    多通道柱面投影顯示系統又可稱為環幕投影系統，這是因?yàn)橄到y(tǒng)中采用環形的投影屏幕作為仿真應用的投射載體，根據環形幕半徑的大小，通常為120 、135、180、240、270、360度弧度不等，由于其屏幕的顯示半徑巨大，通常用于一些大型的虛擬仿真應用，比如：虛擬戰場仿真、數字城市規劃、三維地理信息系統等大型場景仿真環境，近來開始向展覽展示、工業設計、教育培訓、會議中心等專業領域發展。

    環形幕有的又稱作弧形幕，在這里我們只介紹幾款具有代表性的產品。

Stewart模擬與仿真專用屏幕

弧形屏

    Stewart（視圖爾特）屏幕公司可以根據用戶提供的具體的弧形半徑、外形尺寸、光學增益等技術參數，為用戶量身定制屏幕和支撐框架。弧形幕分為兩種，一種是帶有堅固底座的硬幕，另一種是帶有鋁制框架的軟幕。

    通過運用復合弧形正投鏡面和背投屏幕，調整投射光路，可以使觀眾在各個角度都能看到一個具備真實世界效果的畫面。

    無縫正投硬幕的最大尺寸為8英尺高40英尺寬。無縫正投軟幕的最大尺寸可達40英尺高90英尺寬。

圓頂投影幕

   Stewart 提供定制的氣壓圓頂幕， 具有垂直50度、水平360度的觀看角度。每個系統都是根據投影所需的不同周長獨立設計與制造的。視圖爾特圓頂投影幕使用一張完全無縫的屏幕膜（尺寸可達40英尺高90英尺寬）制造，利用小型真空機、大氣壓力和固定元件安裝在所設計的形狀上。

傲龍工程投影屏幕

　　傲龍環型工程屏幕增益可以做到 0.8-2 倍 ，弧度可按要求作精密計算和加工，規格以及長寬都可根據需要進行定制。適用于多通道視景仿真系統，其高清晰度、高分辯率、色彩還原性好等特性使低流明投影機的放映效果得到提升，最大程度的過濾了周圍環境的光線，提高了畫面的質量。

     傲龍環型工程屏幕特別針對被動立體設計的偏振光原理使該屏幕成為立體三維仿真系統的最佳伴侶。多角度觀察畫面亮度一致，非常適合多觀眾的仿真系統環境。另外，傲龍可卷曲硬幕特別方便運輸和安裝，但也對大屏幕拼接技術提出了更高的要求。通過在接口處采用特殊配置的粘合劑和德國引進的先進拼接技術，使接口處的強度接近屏幕基材本身的強度，而無須添加額外的加固層，具有優異的抗震、抗拉、抗彎曲性。從而在運輸和安裝過程中顯得更加自如和自信，并且大大降低了運輸成本，縮短了安裝時間。這使得傲龍可卷曲硬幕的實用性大幅度提高。適合應用于如軍事模擬演練或指揮系統、國防航空航天模擬演練和指揮系統，公安消防等監控系統等。

菲斯特特種背投影屏幕R-O-T型

    菲斯特特種背投影屏幕采用特殊技術制造，可根據用戶需要進行定制，適用于弧形、仿球形、超常規格的大屏幕拼接顯示系統（超長、超高）等特殊顯示終端，如視景顯示系統、監控指揮系統，是實現較低成本特種大屏幕顯示的理想的進口替代品。

    特點：

• 環形幕（弧形幕）：長度任意，連續無縫；單幅幅寬可達1.5米，拼縫小于1mm；超高分辯率、寬視角、較低增益、高均勻（厚度均勻性也極好）、較高對比度；

•仿球形視景系統屏幕：視角小，均勻性好

    典型應用：

①虛擬現實（VR）和仿真系統的視境顯示
  飛行模擬和空管模擬
  游客中心（風景區、海洋館等）
  數字娛樂/動漫中心
  虛擬設計、虛擬制造（飛機、汽車等）
②監控指揮
③展覽展示
④科技館

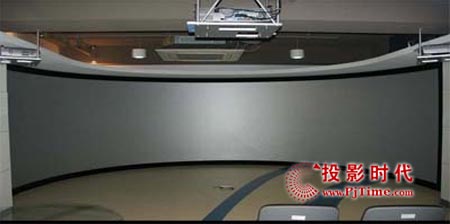

寶視•英吉爾金屬硬幕(環形幕)

寶視•英吉爾金屬硬幕G系列環形幕

    寶視•英吉爾金屬硬幕G系列環形幕為寶視第二代產品，適用于多通道視景仿真系統，其高亮度、高清晰度、高分辯率、色彩還原性好等特性使低流明投影設備的放映效果得到提升，最大程度的過濾了周圍環境的光線，提高了畫面的質量。特別針對被動立體設計的偏振光原理使該屏幕成為立體三維仿真系統的最佳伴侶．該幕可卷曲，表面采用進口涂層材料，邊框采用高強度鋁合金，運輸、安裝極其方便。

    寶視•英吉爾金屬硬幕G系列環形幕分為固定式和移動式兩個產品系列；固定式硬幕由英吉爾公司派專業技工到現場，將按照用戶所提供的屏幕的尺寸現場施工，無縫處理，直接一塊完整幕面的屏幕。移動式屏幕一般是在工廠車間里將用戶所定屏幕生產好，再到現場安裝屏幕即可。

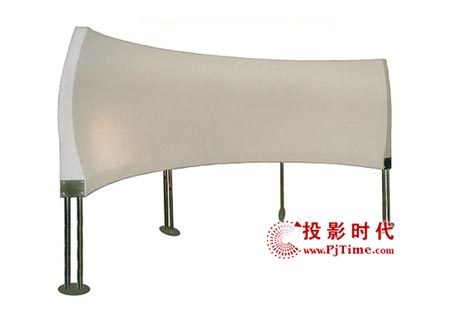

Equipe球形投影顯示幕Horizon

   Horizon屬于Equipe公司D系列實時圖像顯示系統的一部分。HorizonTM的外觀是一個直徑為4米的球形，其結構為50° x 40°的球體橫截表面的一部分，相當于水平面上下或赤道上下的地球表面的一部分。將兩片或多片該投影幕拼接在一起可構成為一個每個單元為50度視場角的球帶�？蓱�(yīng)用于計算機輔助設計的預覽，飛機、船舶和車輛仿真以及其他通用的虛擬現實劇場等中。

    一個典型的150度的球帶投影幕由3塊HorizonTM投影幕拼接而成，它的整體尺寸為4.1m(W)x1.52m(D)x2.34m(H)。視場中心的高度為1.65米。我們可以拼接成任意大小的投影幕以適應更大或小些，來滿足不同應用對投影幕的需求。對于一些特殊的應用場合，可以調整球面剖面的高度來滿足其需求，這種設計方法就相當于截取了球面的不同部分，如典型的民航應用為上視角為15度，下視角為25度。

    HorizonTM可以與Equipe公司的系列投影機和ProMapTM幾何校正、融合和遮蔽系統相協調工作。 它能夠滿足對延遲和投影質量要求高的應用需求。它適用于各種曲面投影屏幕或需要進行多投影機幾何校正的應用場合。

    HorizonTM是由高質量的GRP材料、不銹鋼管支架和可用于拉撐鋼絲所組成。在幾個小時之內，無需任何專門工具就可組裝起一套完整的投影幕。HorizonTM的標準屏幕涂層為增益度為0.7的無光澤涂層，該增益的涂層對比度最佳。在具體應用中用戶可以根據自己的需要定制涂層增益。
