Nova Vista光學正投屏幕 給屏幕行業注入新活力

投影屏幕行業現狀

    眾所周知,自2000年以來，投影機亮度從1000流明到10000流明以上，顯示技術從LCD液晶到DLP數字芯片，燈泡從單燈到雙燈冗余備份，信號傳輸從模擬到網絡數字等等。在許多方面都取得了跨躍式的進步，創新水平日新月異，技術更新?lián)Q代周期也越來越短。

    然而，有一塊市場卻被人們忽略了，它就是與投影機唇齒相依的另一半-投影屏幕，它的更新?lián)Q代遠遠跟不上投影機的步伐，近6年來投影屏幕一直在玻珠幕與白塑幕（即PVC）等等漫射幕的選料上裹足不前，這些白色（或灰色）的漫射幕由于其自身表面無序漫射成像的特點所限，它們在非常明亮的使用環境中(如大禮堂、會議室、商場等等)，很容易就受到了環境光的干擾，使得投影機投在上面的畫面就像人隔著層玻璃看外面的世界一樣，混沌不清。這實際上給很多直接用戶造成這樣的錯誤結論：投影屏幕的效果還不如直接投到白墻上來的好些，買張幕掛上去不過是為了裝飾而已。更令人難以置信的是，一些屏幕銷售人員竟也持該相同觀點。試問一下，這樣的產品缺陷，這樣的銷售人員，靠什么去征服市場？

    隨著國內生產廠家日益增多，而投影屏幕產品同質化的越來越嚴重，屏幕市場競爭較投影機有過之而無不及。要想在市場面前立于不敗之地，唯一的出路-就是創新，這里要談的創新不僅是產品使用功能上的創新（如內置無線遙控等），筆者認為，好馬（機）須配好鞍（幕），投影屏幕目前最需要創新的反倒是構成投影圖像質量好壞的關鍵因素：屏幕材料。簡單地說，屏幕的技術關鍵在于:屏幕表面的材料如何解決光線的散(漫)射（Scatter）、反射（Reflect）和折射（Refract），正確的解決和提高這三項參數，是屏幕技術的永恒主題。

    而玻珠幕的缺陷在于，片面的追求提高反射率（高增益），卻忽略了光線的漫射和折射；白塑幕則是顧及了漫射（提高視角），卻忽略了光線的反射和折射（折射幾乎為零）。

    那么，有沒有一種屏幕可以很好地解決光線的散(漫)射（Scatter）、反射（Reflect）和折射（Refract）呢？答案是肯定的。

一、抗環境光

   屏幕材料創新當前的首要問題是：什么材料做成的屏幕能夠最大限度的減少環境光對有效投影光線的影響。因此，能否抗環境光成為了真正的高端投影幕與低端投影幕的最明顯的分水嶺。(如圖1:光學正投屏幕與普通白色屏幕抗環境光測試)

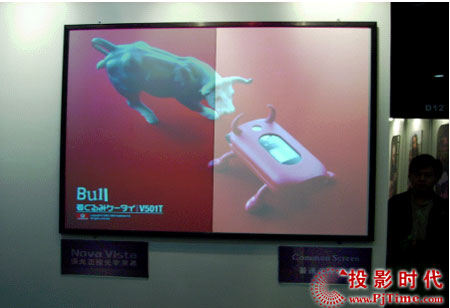

     圖1、光學正投屏幕（左）與普通白色屏幕（右）抗環境光測試(麗訊PRO800投影機:LCD液晶,亮度2000ANSI,對比度450:1)

      進入2006年以來,要求投影幕能夠抵抗環境光在業內反映日趨強烈,這促使國內外知名廠商將目光和研發精力投入到其中去,隨著投影屏幕抗環境光技術的突飛猛進,一種具有創新性的投影屏幕----光學正投屏幕應運而生了。這種光學屏幕與普通屏幕最大區別在于—--它并非表面成像的漫射幕，而是能夠在里面成像的光學正投屏幕，它利用其專利的微鏡陣列技術M3（Micro Mirror Matrix )將碳酸脂水晶分散體和微銀半球進行微鏡陣列光學組合，形成特殊的感光涂層,通過糾正游離散光傳播的波長和方向,反射周圍環境光并使正面的有效投影光線自由進出，光效利用率超過92%，從而有效抗環境光并產生膠片級細膩景深的圖像。

    這里介紹的Nova Vista光學正投屏幕就是其中的佼佼者(如圖2：Nova Vista強光正投屏幕光學原理圖)。

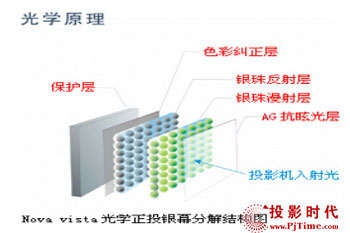

（圖2：Nova Vista強光正投屏幕光學原理圖)

    從圖2光學原理圖中我們可以看出，Nova vista光學正投銀幕是由5層光學材料有機地結合在一起的：

   1.AG抗眩光(環境光)層每mm2單位面積表面由數以萬計高分子碳酸脂水晶分散體(一種光學鏡頭材料)組成,這種材料抗眩光,防腐防霉性絕佳。

   2.銀珠漫射層由U米級無基色銀半球制成,它本身無色剔透,經過特殊的光學排列,能夠恰到好處地處理漫射光。

   3.銀珠反射層也是由U米級無基色銀半球制成, 經過特殊的光學排列(不同于銀珠漫射層),最大限度地保持光總量,使反射率達到95℅以上。

   4.色彩糾正層表面覆蓋特殊的感光涂層,能夠糾正游離散光傳播的波長和方向,產生膠片級的細膩景深。

   5.保護層使得整張銀幕呈現剛性,不變形,防腐防霉,阻燃點達到攝氏135度(華氏276度)
正是由于它特殊的創新性光學排列結構，使得它可以很好地解決投影光線的漫、反射和折射問題,使三者達到自然和諧的統一的平衡狀態,從而成為投影屏幕未來發展的方向標。

表面抗劃傷+無基色原理

二、表面抗劃傷

圖3.光學正投屏幕抗劃傷特性更有利于搭配電子白板功能	圖4、普通屏幕不抗劃傷無法使用電子白板

 .    Nova Vista光學正投屏幕整合電子白板功能后,由于其表面特殊碳酸酯材料，除了可以直接清潔除塵之外,它更明顯的優勢在于可以有效防止刮傷屏幕,電子白板書寫筆直接在屏幕上書寫，所見即所得，屏幕表面不會出現劃痕(如圖3)。而普通正投屏幕不但耐塵性差,而且表面不能接受電子白板書寫筆直接書寫。直接書寫會導致屏幕表面玻珠脫落(玻珠幕料)或者書寫的線條會隨著屏幕表面粗糙的槽距紋路而扭曲變形(白塑幕料)。(如圖4)

三、無基色原理


    普通屏幕不管是白色也好,灰色也好,還是黑色,圖像從投影機到屏幕再到我們眼睛的時候,實際上是摻雜了環境光和屏幕本身顏色在內,已經遠遠失去了圖像原有的本色和鮮澤感。Nova vista光學正投屏幕所擁有的無色感光基層,在有效抵抗環境光的同時,并沒有干預投影圖像的成像色彩，相反的是，它的色彩糾正層內覆蓋的特殊的感光涂層,能夠糾正游離散光傳播的波長和方向,將無基色特性進行到底,進而追求投影出來的畫面效果100%忠實于投影機原色。從色彩學原理上闡述就是：白色幕料會淡化圖像,深色幕料會暗化圖像。

四、Nova vista獨有的框架式結構

     Nova Vista光學正投屏幕從一開始就致力于將自己打造成日光型會議室的代名詞。人們常說,好花還須綠葉襯托, Nova Vista光學正投屏幕也是如此。下面就是Nova vista獨有的框架式結構:

圖5全新外框顏色:香檳銀; 外框內側還鑲嵌黑邊,檔次高貴	圖6正面:外框左上角預留了內置電子白板收發器安裝槽,升級方便。

圖7側面: 人性化的十六點定位裝置,使整體屏幕更加牢固、大方。	圖8背面:四點平衡式安裝扣系列,承前啟后的完善產品結構

五、Nova vista近期展會實況

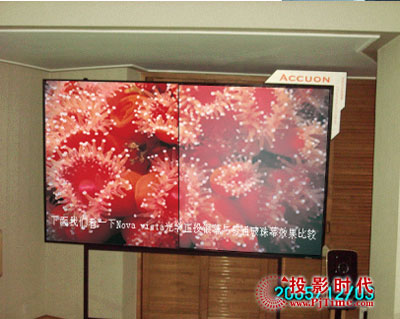

圖9.2005年12月廣州白天鵝音響展現場效果(Optoma投影機:DLP技術,亮度6000ANSI,對比度2000:1)

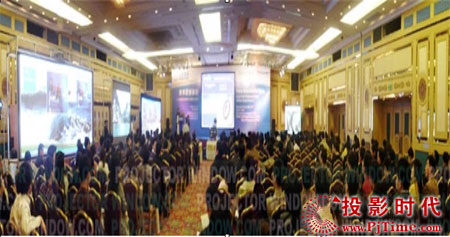

圖10.2006年3月亮相北京“未來震撼眼前”--大型顯示系統解決方案展示交流會

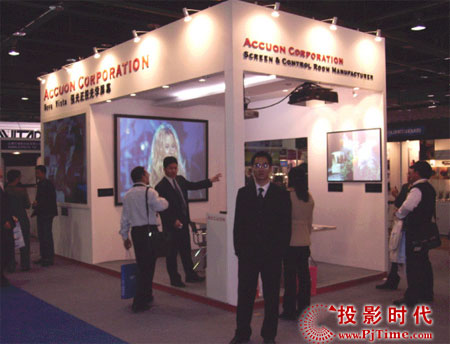

圖11.2006年4月上海Infocomm展會“日光會議室”現場(松下PD500投影機:DLP技術,亮度5000ANSI,對比度2000:1)

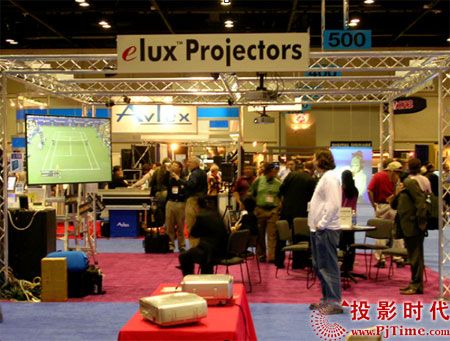

圖12.infoComm2006-USA  Orlando展會現場

Nova vista光學正投屏幕的部分工程案例

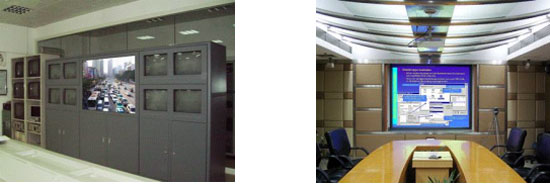

廣東某交警內環路監控中心                           海南航空集團總部多功能會議室 專業監視顯示系統(60英寸前投共14片)                 多媒體會議系統(100英寸前投）

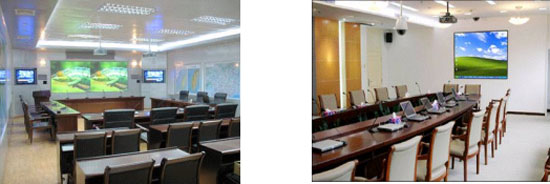

廣西某軍區作戰指揮中心會議室                          廣東某檢察院會議室 遠程視頻會議系統(100英寸前投1X2拼接)                  多媒體會議系統(100英寸前投)
