在LED顯示領域,隨著技術發展和客戶需求的不斷提升,顯示系統方案在精簡可靠、主觀體驗、靈活應用、性能指標等方面都需持續不斷地創新實現,LED控制及驅動相關方案商陸續推出ASIC控制芯片和行列集成驅動芯片,尤其是一體機產品方案正從FPGA→ASIC控制方案演進。
本文以海信163吋LED一體機為例,看看三類方案的差異與海信的核心優勢。


主流FPGA:鏈路成熟但痛點顯著

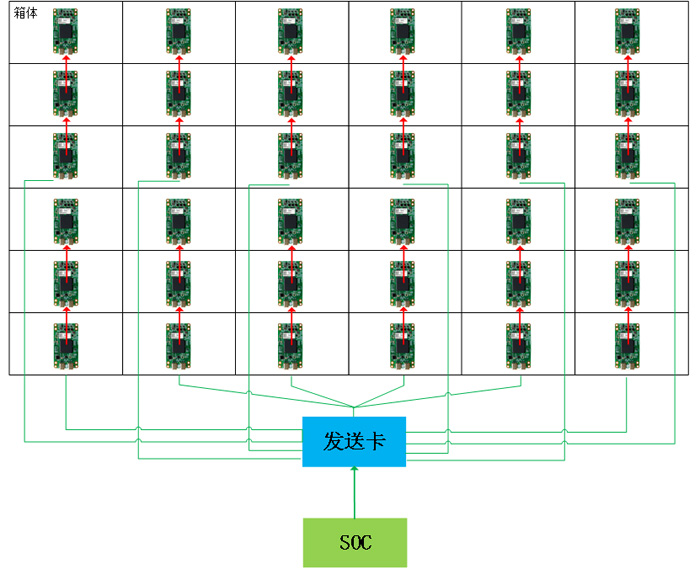

當前最主流的一體機控制顯示是FPGA方案,受FPGA資源選型影響,這類方案一般采用并聯方式級聯,從帶載力和傳輸速率的考量,采用并行輸出顯示數據。這就導致數據線路繁多,不僅需要額外布線空間,拓撲結構也相對復雜。同時,受成本制約,功能擴展空間有限,市面上產品顯示效果同質化嚴重。
不過,FPGA方案經過長期市場驗證,行業熟知度高,培訓、安裝及維護成本較低,容錯率高,并且對于部分客戶的部分臨時要求可定制化開發,對部分場景仍有一定適用性。

行業ASIC鏈路:針對性解決核心痛點

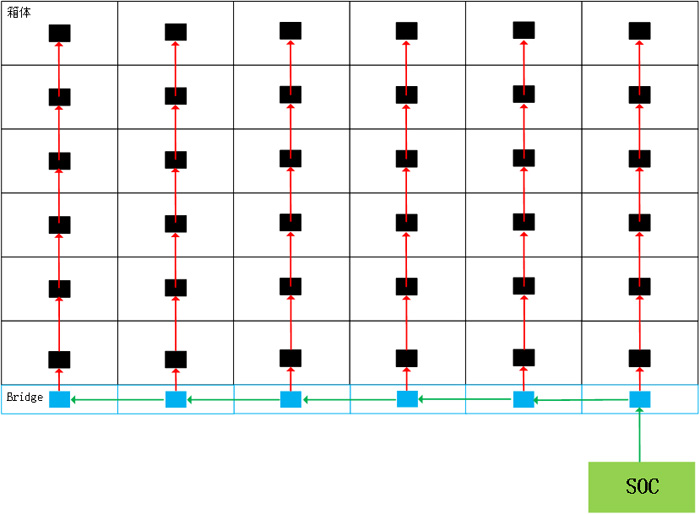

近期,LED控制方案商在基于成本、復用成熟技術應用的基礎上,推出了串并聯拓撲系統架構。該架構大部分采用標準2K LVDS傳輸方式,有效減少了數據線路多的問題,簡化了系統設計。同時利用ASIC的專用設計特點,平臺性的設計出高性能產品,在精簡系統、穩定性、顯示效果上均有較大的提升。
海信ASIC鏈路:直擊痛點,行業首創
海信精準結合以上兩種方案的實用優勢,直擊二者痛點,行業首創SOC+ASIC系統方案,打破傳統設計邏輯——首次取消發送卡和接收卡的概念,實現技術層面的多重突破。以海信目前旗艦款163吋LED一體機為例:

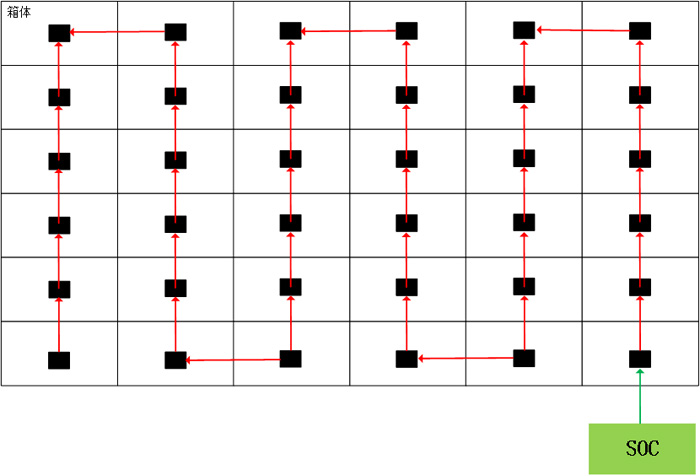

在架構上,海信創新性搭建Vbyone和eLVDS高速級聯協議,構建4K串行級聯雙向架構,讓系統整體精簡50%,最大可支持4K@144Hz超高帶載,輕松適配各類展示場景;
在性能上,通過逐幀峰值算法,穩態峰值亮度>3200nits,強光環境畫質依舊清晰;
采用乒乓架構差異化時鐘頻率,打造出行業首款整機通過Class B認證的PM Micro LED產品,電磁干擾(MI)比行業水平低10dB,能夠適應更嚴苛的環境。

此外,該方案打破了2K、4K標準分辨率限制,可實現4K以內任意分辨率顯示,適配更多個性化場景。畫質方面,集成MEMC(提升動態穩定性)、HDR(增強明暗細節)、SR(優化清晰度)等專業技術,全方位升級視覺體驗,打造LED一體機專業畫質體驗。
近期,海信新一代OP系列(SOC+ASIC架構)的108吋、136吋、163吋2K商用顯示一體機采用旗艦版SOC處理器大幅度提升畫質體驗,全系列EMI整機Class B認證、平臺性推出穩態峰值、快速備品模組替換等功能。
從“能用”到“好用”,從“標準化”到“定制化”,海信SOC+ASIC方案解決了LED一體機行業長期存在的系統復雜、性能瓶頸等痛點,顯著提升視覺體驗,為LED一體機行業技術升級提供了可行路徑。
