Q-SYS核心處理器與SHURE AD無線系統以尖端科技聯袂護航2025AWE海爾展館

    2025AWE

    中國家電及消費電子博覽會

    AI科技、AI生活

    作為全球消費電子領域最具影響力的三大盛會之一，2025年中國家電及消費電子博覽會(AWE)于3月20日至23日在上海新國際博覽中心盛大舉行。本屆博覽會以“AI科技、AI生活 "為核心命題，通過12大展館構建起16萬平方米的超大展示矩陣，吸引海爾、華為、TCL、海信、索尼、三星 等逾千家國內外家電與消費電子領軍企業參展，累計接待專業觀眾及消費者逾40萬人次，盛況空前。

    展會聚焦AI技術與生活場景的深度交融，集中展示前沿智能產品、智慧家庭解決方案及智能生活方式，生動詮釋AI如何重塑未來生活圖景，為觀眾打造科技體驗新境界。

    海爾展館

    “AI生活，智慧萬家”

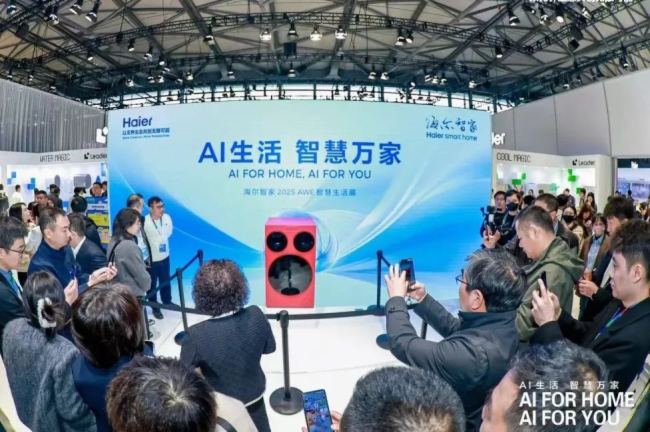

    海爾集團攜旗下品牌亮相新國展N5館 ，集中展示智慧廚房、智能浴室、康養專區等全場景智慧解決方案。通過海爾“AI For Home,AI For You "主題體驗，觀眾可深度感受AI科技賦能生活的便捷。

    最吸睛的創新成果當屬海爾全球首發的“AI之眼"技術 ，該技術突破傳統家電功能邊界，使冰箱、空調、廚電等設備進化為具備環境感知與自主服務能力的智慧管家，開創“無人家務"新時代。

    現場挑戰

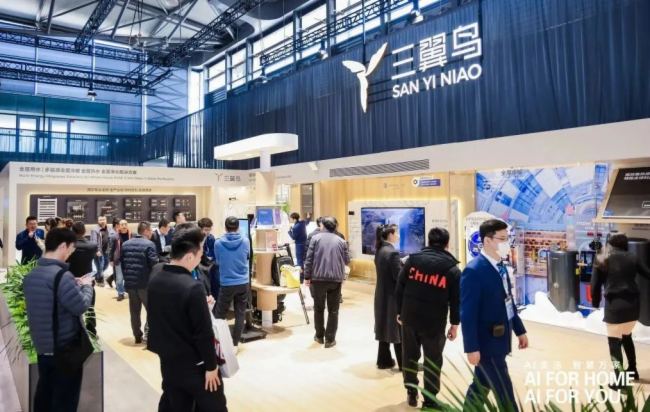

    在整個N5展館中，海爾包括旗下斐雪派克、卡薩帝、Leader、三翼鳥等組成品牌矩陣，劃分12個展示區域 ，每個展示區都有相應的新品發布以及產品解說，全面呈現品牌豐富產品線。

    面對超百臺音箱的全館覆蓋 、多區域聲場精準調控 、復雜信號實時路由 及發布會級擴聲需求 等多重技術挑戰，Q-SYS音頻系統通過其革命性的分布式架構展現出卓越的全域控制能力。

    Q-SYS的全域控制能力

    全場100只音箱的控制

    全場背景聲的均衡以及人聲調整

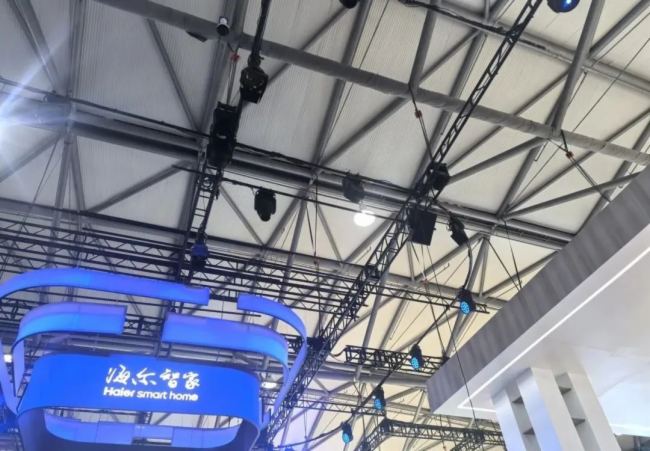

    全場部署了100多只音箱，覆蓋每個展示區域。通過Q-SYS系統，可對任意音箱進行精準調控。在開館儀式期間，主持人和領導的發言能清晰傳達到場館的每個角落。

    在展會期間，100多只音箱充分發揮作用，無論是動聽的背景音樂和清晰的人聲，還是不同區域的發布會擴聲需求，Q-SYS系統都能輕松應對。

    信號路由的靈活調用

    Q-SYS系統中所有信號都可以靈活進行調用，包括音頻、控制和視頻信號，確保系統高效運作，滿足不同應用需求。

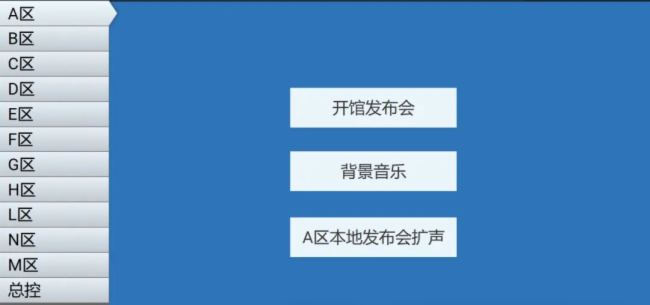

    在本次活動中，Q-SYS系統展現出高度靈活性。針對不同區域的發布會，系統可靈活調度，讓全場音箱在不同的時間段切換功能。比如，在觀展開放時音箱放送背景音樂;在演講和產品發布階段切換為擴聲應用，同時可以把不同的音頻信號送到指定位置，例如OB直播等。

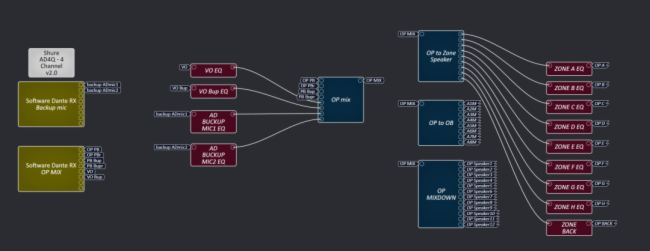

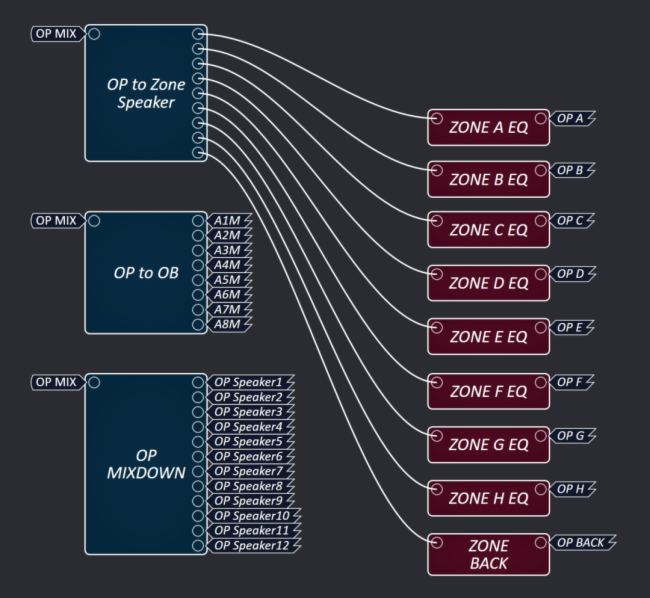

    例如在本次活動中，我們對“OP”信號進行分享，“OP”信號也就是開館發布會期間的信號，這個信號可能會有主持人、嘉賓的人聲、也有可能是宣傳片或者電腦的音效聲音，它們可以通過調音臺又或者直接輸入到Q-SYS 處理器進行混音。

    與此同時，現場多個區域?qū)Α癘P”聲音有獲取需求。它們可能是現場擴聲、不同區域的擴聲，又有可能是機房監聽、轉播團隊、直播團隊等，Q-SYS應對這種工作也是游刃有余。

靈活的針對性調整

    同時我們也可以針對不同區域?qū)β曇暨M(jìn)行調整，例如送到不同的展區時，可以根據各個展區的情況進行EQ調整或者延時調整，在必要的情況下甚至還可以額外添加其他動態處理模塊，例如：自動混音、反饋抑制、動態壓縮等等。

    為第三方品牌而設的專用控制模塊

    我們注意到在這個系統中，還有兩個獨立的 “BACKUP ADmic”備份的AD話筒，它有別于現場的話筒，它是直接接入到處理器。當現場話筒出現問題時，這兩個應急的備份AD話筒就可以跳過現場的本地混音系統直接送到處理器和音箱。

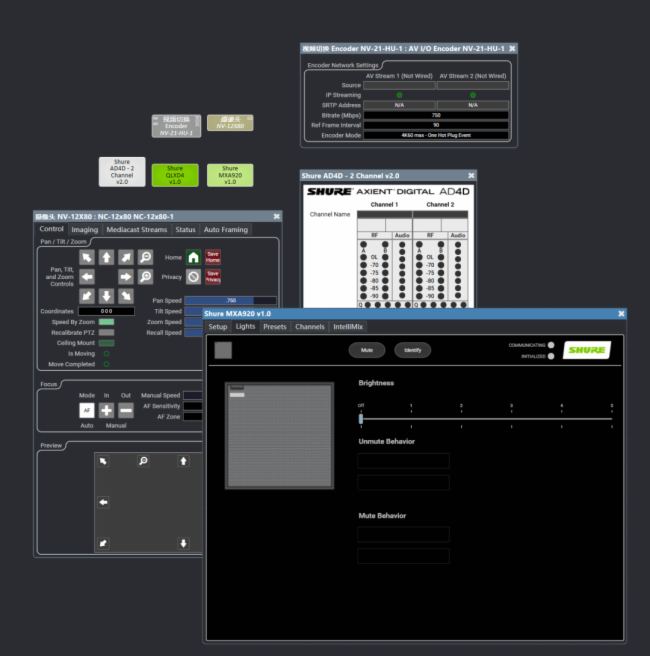

    Q-SYS的合作伙伴生態功能，可以讓我們很直觀的在Q-SYS上控制SHURE AD的所有參數，包括無線參數、音頻參數，這也是為什么額外讓其中兩支話筒成為重要的開館儀式中的重要備份話筒。

    Q-SYS的合作伙伴生態功能不僅僅有SHURE的AXIENT DIGITAL 系列無線話筒的模塊，還有其他SHURE的品牌產品，類似QLXD、ULXD等數字無線系統、MXA 矩陣式話筒等。

    Q-SYS的合作伙伴生態集成了市面上大部分音頻、視頻、控制等領域知名品牌的模塊，更多內容大家可以進行探索!

主備系統應急、備份切換

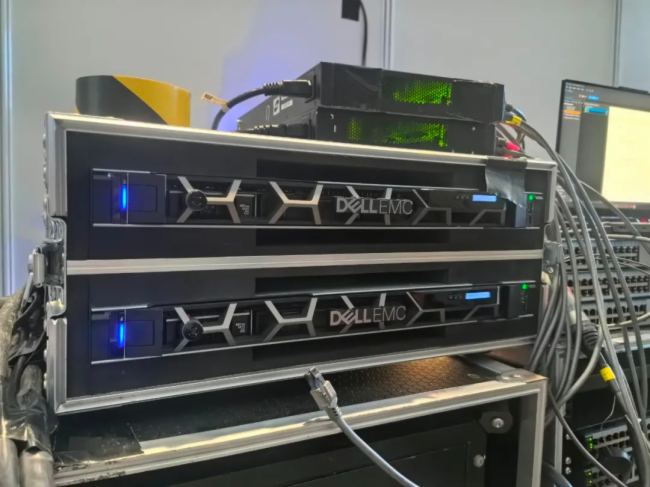

    現場采用2臺Q-SYS CORE 610 互為熱備份，一旦主處理器出現故障，備份處理器將會實時進行接管系統 。當切換備份處理器期間，音頻、視頻、控制是無縫切換的。無需人工干預或切換到備份處理器的控制頁面，就能繼續對系統進行監管和控制。

    在系統設計期間對系統工程也是非常友好的，設計文檔中所有操作都可以實時拷貝到備份處理器，在設計、調試中，無需為備份系統重復做相同的動作。

    在如此復雜或者大型的擴聲系統應用上，加入Q-SYS 核心將會讓曾經單一作用的擴聲系統變得靈活多變，每一個擴聲點位不再只有唯一的固有應用。讓系統最大化地靈活多用。同時結合Q-SYS主備冗余自動切換的功能，也讓系統前所未有地安全可靠。

    Q-SYS Core 610處理器

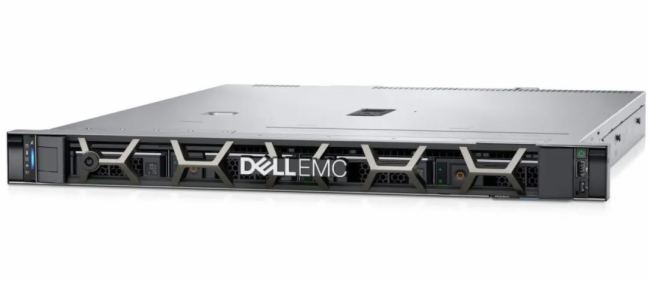

    Q-SYS Core 610是Q-SYS處理器產品的代表，它將Q-SYS操作系統與企業級戴爾COTS服務器相結合，能夠為各種大型應用提供可擴展的靈活音視頻及控制解決方案。這是一款全聯網音視頻及控制處理器，支持集中處理多個空間或區域，同時在最方便的位置部署網絡I/O。

Q-SYS操作系統搭配企業級戴爾服務器硬件

    256 x 256 網絡音頻通道 (Q-LAN/AES67); 利用可選功能許可最多可以支持384 x 384通道

    64 x AEC處理通道(利用可選功能許可最多支持96個處理通道

    8 x 8 Dante音頻通道(可選許可最多支持128  x 128通道

    16個多音軌播放通道(可選功能許可最多支持128通道

    確定性和固定模擬音頻輸入到輸出的系統延遲僅為3.167 ms

    最多64個VoIP軟件電話實例

    64x64媒體/WAN串流功能

    兩個干兆以太網端口支持冗余網絡音頻

    4個多音軌錄音通道

    板載480 GB媒體驅動器

    支持14 個Q-SYS NM-T1網絡麥克風(利用可選功能許可最多支持21個)

    Q-SYS 能做到的不止這些

    Q-SYS 不單單是一個音頻處理器，實際上他是一個可云端管理的音頻、視頻和控制平臺，圍繞基于標準的現代 IT 架構構建。由Q-SYS OS(操作系統)、Q-SYS Product(產品生態)、Q-SYS Partners(伙伴生態)、Q-SYS Open(開放生態)集成的整個生態系統。

    Shure無線系統的全場覆蓋

    90+通道的無線話筒

    多達90通道的SHURE AXIENT DIGITAL無線話筒

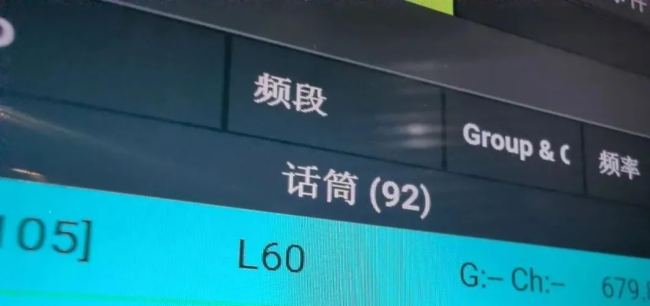

    現場使用話筒多達92個通道 ，遍布不同的展位片區，技術工程師采用射頻分區 、射頻組 等方式，將現場的無線系統拆分為11個區域。確保無線系統能在最理想的狀態下工作，實現無線頻譜的最大利用。

    同時利用AD600頻譜管理器 對現場的在用頻率和備份頻率進行實時監控，一旦出現干擾，能夠用最快的速度對頻率進行調整。

    無線系統全場覆蓋

    技術 工程師 根據現場用戶的使用情況，將92個無線通道拆分成4個無線系統進行覆 蓋 ，并且通過調整發射功率讓頻譜效率達到最高的狀態。

    AD600頻譜管理器6天線輸入，可以對現場其中3套無線系統的頻譜環境進行檢測，實時了解掌握天線系統的無線頻譜狀態，確保整個無線覆蓋方案穩定、高效運行 。

    來自現場直播團隊、OB團隊的挑戰

    現場直播團隊、OB團隊是本次活動中最大的挑戰，在活動期間，有2-3臺直播車對現場進行網絡直播，均采用600-700MHz的便攜式無線系統，如何讓這些設備互相兼容 ，成為了此次活動能否成功進行的關鍵問題。

    技術工程師積極應對，與直播及OB團隊密切溝通了解工作習慣;通過SHURE AD的通道質量表功能(Q值)，為現場調音師是否切換頻率提供了重要參考，全力保障活動順利推進。

    來自現場無線干擾的挑戰

    隨著彩排的進行，現場家電、設備、直播團隊等陸續就位后，整個活動區域的頻譜環境變得愈加復雜。如何實現眾多設備間的相互兼容、是否需要對頻率進行調整，這非�？简炛鵁o線工程師的經驗和判斷力。
