“科技與浪漫”——中麒光電揭秘北京冬奧會開幕式LED顯示應用

    2月4日，2022年冬奧會在北京國家體育場隆重舉辦，這場視聽盛宴使全球沸騰�！翱侦`、浪漫、現代、科技”，這四個詞，組成了這場開幕式。

    在震撼與藝術背后，正是中國一支支高科技隊伍，將導演團隊的藝術想象轉化為技術層面的規格參數，最后才能落地到現實世界中，成功實現了體育與文化、藝術和科技的巧妙結合。

    數字科技+美學創新

    11000㎡地面顯示屏、1200㎡冰瀑布、600㎡冰立方、1000㎡看臺……據了解，北京冬奧會開幕式全程都使用了數字表演與仿真技術，通過綜合運用人工智能、5G、AR、裸眼3D和云等多種科技成果，創造出一場無與倫比的視覺盛宴，為全世界的觀眾展現出最浪漫的中國故事。

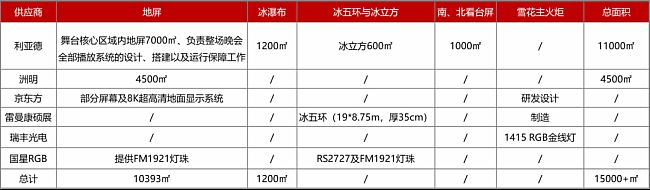

    2022年北京冬奧開幕式LED顯屏應用一覽

    地面顯示屏

    “流光溢彩的浪漫”

    據了解，本次開幕式的舞臺地面顯示屏是來自利亞德、洲明科技、京東方三家LED公司的杰出作品，也是目前全球最大的8K超高清地面顯示系統，被分為4個8K播放區域。

    長度156米，寬度76米，像素間距是5mm(實際推算約P9.64)，分辨率14880×7248，由46,504個50厘米見方的單元箱體組成，總面積10393㎡，被分為4個8K播放區域;支持100000:1對比度、3840Hz刷新率，能呈現裸眼3D的視效;

    穩定性： 雙電源雙電力，系統四備份、像素四備份;

    防護： 全部達到IP66防護標準，加裝抗眩光、抗摩爾紋、防滑霧化面罩，承重超過500kg/㎡;

    拼縫： 中心的圓形蓋板和升降臺采用特殊的制作工藝，圓形拼縫的縫隙10~28mm，最大程度保證了畫面的整體一致性。

    通過京東方自主研發的超大規模顯示模組控制與同步系統，舞臺地屏還可實時捕捉演員行進軌跡，實現畫面與演員的無縫互動，使其成為這場科技浪漫主義的演出的重要?jiǎng)?chuàng)造者。

    冰瀑布

    “黃河之水天上來”

    開幕式現場，“黃河水”傾瀉而下，滾滾而來。隨后，河水慢慢冰凍，變成一片冰的世界。

    冰瀑寬度20米,高度達到58米，分辨率為2560x7328，推算點間距為7.9mm;

    其中，14米寬7米高的運動員通道提升屏采用碳纖維屏幕，其余冰瀑屏幕全部采用鋁條結構的格柵屏;

    作為利亞德創意顯示明星產品格柵屏。該系列產品采用精準的色彩管理系統，各項指標均符合廣電級標準;產品采用整體灌膠工藝設計, 軍工級IP65級前后防水，抗風能力強，安全性更高，透風率達到70%，確保了鋼架的穩定性。

    利用圖像處理算法生成風格化的山水圖案，并將三維動畫轉化為激光機需要的點位數據，再加上LED顯示屏對“黃河之水天上來”的極高還原度，冰瀑屏實現了數字科技對中國傳統水墨風格的解構與重塑。

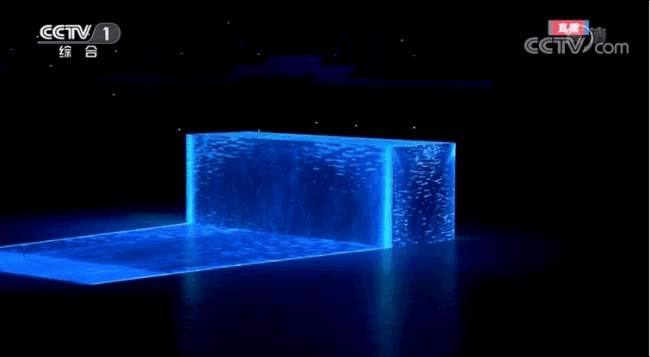

    冰立方

    “真冰還是假冰?”

    空中的一滴水墨凝結成冰，一塊冰立方從地下升起，24道激光在上面回顧24屆冬奧會，最終停在北京，好像也是凝固了時光。

    開幕式播出當晚，“雕刻的是真冰還是假冰”這一話題在微博上也引起了熱議。據利亞德介紹，雕刻的視覺正是在激光與冰立方3D視效的結合下產生的”。

    長22米、寬7米、高10米的冰立方，重量達400噸，升降重量達180噸，升降載荷超過一般劇院大型升降臺的8倍，是整個開閉幕式最大功率的驅動設備。其四周和頂部都是高清的LED顯示屏，形成世界上獨一無二的最大五面體裸眼3D顯示裝置;

    碳纖維結構設計，顯示單元重量只有8公斤/㎡，讓冰立方的快速升降成為可能。

    當五環LED屏亮相時，位于看臺4層的激光照射在冰立方上，對冰立方進行“雕刻”。當“冰立方”緩緩地被激光“雕刻”成晶瑩璀璨的五環時，燃爆了現場，也點燃了屏幕前觀眾的激情。

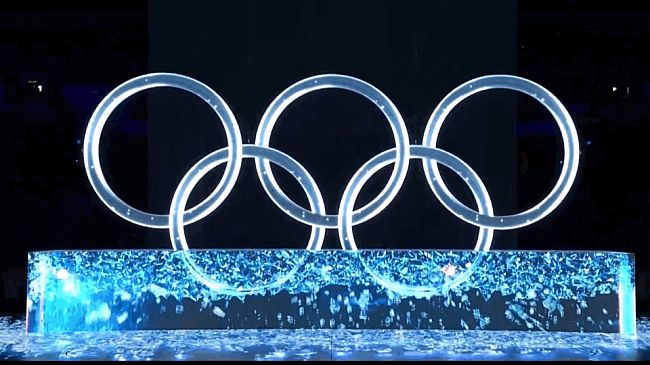

    冰雪五環

    “冰雪五環，耀目破冰”

    冰五環是本屆冬奧會開幕式最重要表演道具之一，用于直接展示冬季奧林匹克精神。晶瑩剔透的冰雪五環“破冰”而出，寓意著打破隔閡、互相走近，大家融為一體，并由此打開了一個璀璨琉璃的冰雪世界。

尺寸：長達19米、高8.75米，厚度僅35厘米;

    結構：內部由360°無死角的LED異形屏構成;

    特點：

    1)穩定：雙屏冗余的異形拼接LED可編程顯示裝置，雙播控及雙供電系統無延時切換;

    2)鋁合金桁架結構，既堅又輕，43秒穩升至13米高空;

    3)異形、大跨距、低剛度。

    由雷曼康碩展承制的奧運冰雪五環異形屏，可以實現任意畫面的顯示，為開幕式導演團隊留出最大限度的創作空間，最外層的擴散板為顯示屏做了“美顏”保證視覺效果清晰而柔和。

    雪花主火炬

    “鉆石般璀璨閃耀”

    為實現火炬臺要像“鉆石般璀璨閃耀”的創意理念，單像素可控異形顯示產品把雪花的線條感和細膩的畫面完美展現了出來;并通過AIoT技術體系及自主研發的同/異步兼容信發系統，實現火炬點燃后巨型雪花屏向四周撒開的澎湃效果。

    主火炬臺直徑達14.89米，由96塊小雪花形態和6塊橄欖枝形態的LED雙面屏創意組成，采用雙面鏤空設計，嵌有55萬余顆LED燈珠，每一顆燈珠都由驅動芯片的單一信道獨立控制;

    控制系統：采用BOE(京東方)AIoT技術體系及自主研發的同/異步兼容信發系統，異步集控能在極短時間內將大規模視頻內容快速下發，同步集控確保102塊雙面屏幕實現毫秒級響應;此外，“主路+環路”備份的高冗余控制系統確保了火炬臺播控系統的超高可靠性。

    現場轉播

    “5G+8K，身臨其境般精彩”

    本次開幕式更是全球首次規�；瘧�(yīng)用8K技術進行開幕式直播和重點賽事報道，聯合5G網絡全方位呈現一場身臨其境的冰雪視覺盛宴。

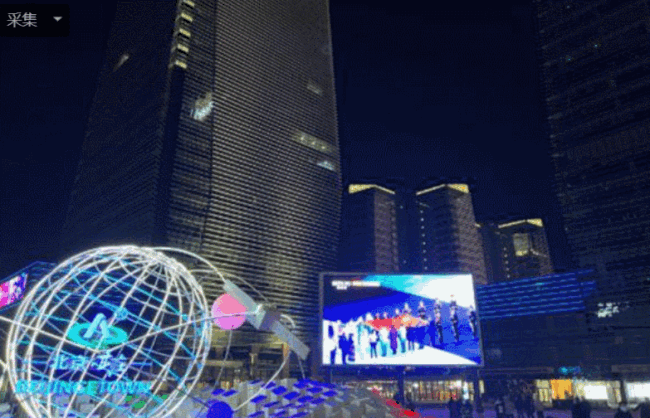

    百城千屏，助力全民冬奧

    除了開幕式上的技術支持，為了更好地給觀眾帶來身臨其境的沉浸式觀賽體驗，推動“百城千屏”活動落地，各大顯示屏廠在各地提供了18塊8K超高清顯示屏提供賽事轉播服務。

    在北京冬奧會開幕式上，LED顯示技術得到了完美呈現，也將會是LED顯示產業第二次騰飛的新起點。在百城千屏活動以及5G+8K科技力量加成下，中國的LED產業逐漸顯現出更大的發展?jié)摿�，未來的超高清視覺狂潮將會加快到來。

    未來，中麒光電與您一起拭目以待!
