香港元朗劇院安裝d&b Soundscape沉浸式系統

    元朗劇院是香港一處現場化的大型表演及文娛活動場地，自2000年5月啟用以來已成為香港新界西北區薈萃各類藝術的中心。

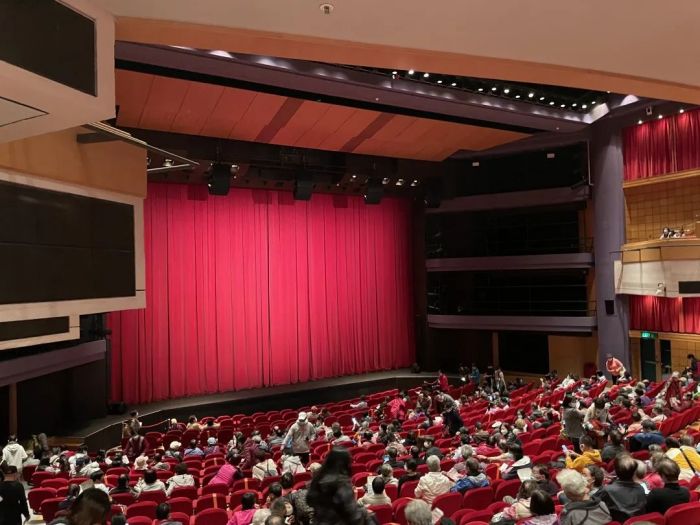

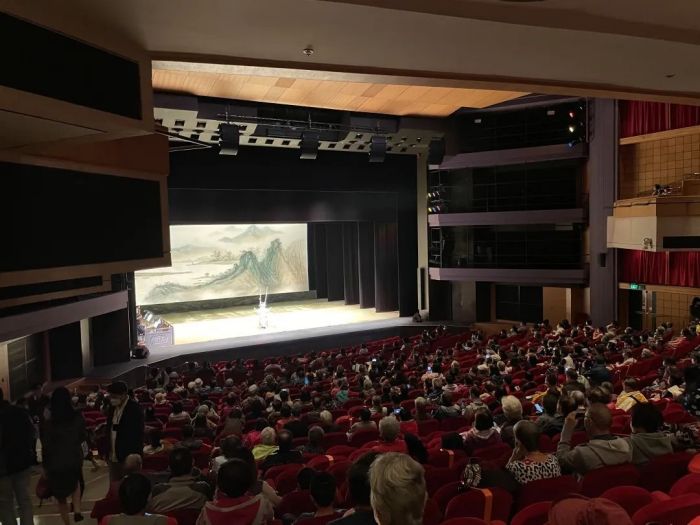

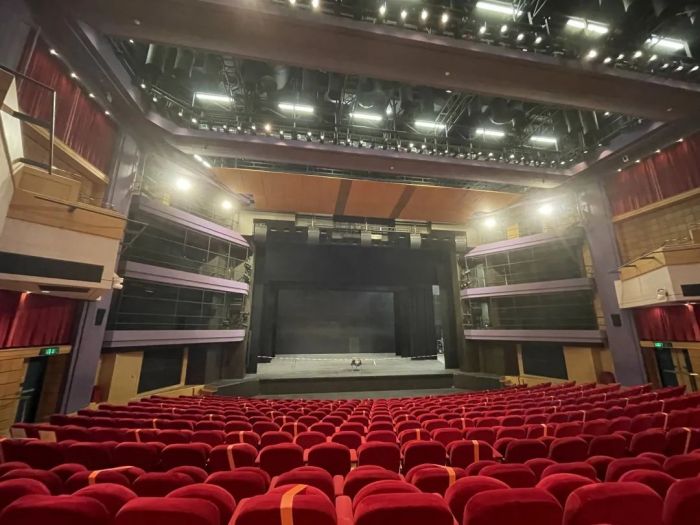

    劇院最主要的表演空間是一個可容納923人的演奏廳，設有兩層觀眾席，里面配備先進的燈光音響系統以及靈活多樣的舞臺設施，包括24幅全香港獨有的遙控機動帷幕、過百條電腦及人手操控舞臺懸景布桿系統、伸延舞臺、二合一活動反聲板和電影銀幕等，可完全滿足音樂會、戲曲、話劇、舞蹈、電影以及典禮、研討會等各類活動的需要。

    元朗劇院早在2014年就安裝了一套左中右配置的d&b系統作為擴聲用途。2019年，劇院再與d&b大中華接洽，在池座和樓座周圍安裝了環繞觀眾的“效果聲”音箱，為安裝d&b Soundscape沉浸系統做了前期準備。

    盡管原來的左中右系統也能滿足日常演出需要，但元朗劇院決定引入Soundscape系統務求令音響效果獲得質的飛躍。如果用視頻作比喻，安裝Soundscape系統后，畫質可以說從原來的480p大幅提升到8K分辨率。另外，Soundscape精準的聲音定位，能幫助觀眾更投入地欣賞演出，實現“所見即所聽、所聽即所見”(What you see is what you hear)。

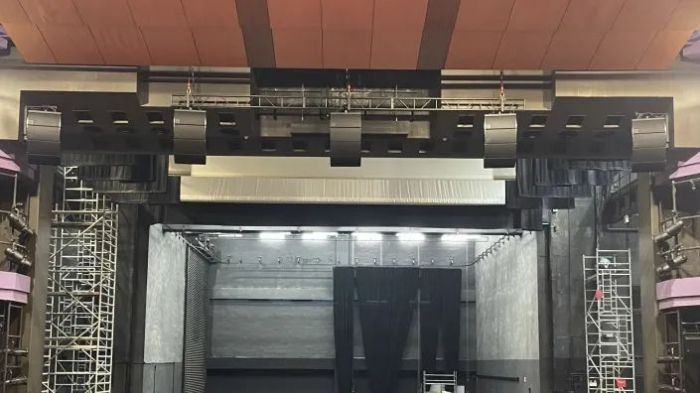

    主擴系統(frontal)由五組A-系列增強陣列組成，每組包括上方兩只ALi60和下方兩只ALi90，采用水平線陣模式，等距吊掛在舞臺上方。ALi是AL系列的固定安裝版本，ALi60和ALi90的聲學特性完全相同，其中ALi60的水平覆蓋角度為60度，用于覆蓋中遠場座位；ALi90為90度，用于覆蓋近場座位。

    為了補充最前排觀眾席的覆蓋，系統使用了7只44S兩分頻超緊湊嵌入式安裝音箱作為前區補聲。9只5S緊湊型兩分頻同軸音箱安裝在舞臺口覆蓋可升降的樂池區。舞臺兩側各有一只Qi1作為下補聲音箱，可配合演出需要時選用。

    樓座左右兩邊分別由兩只8S緊湊型兩分頻同軸音箱覆蓋。Soundscape的360度效果音箱包括16只E-12D寬角度的高性能兩分頻同軸音箱，其中12只安裝在一樓池座周圍，另有4只E-12D安裝在樓座區域。

    低音采用兩只B2-SUB雙18寸高性能超低頻音箱。整個系統由5臺D12、3臺D6、8臺30D數字功放驅動，并經由3臺DS10音頻網絡橋接器接入一臺DS100數字音頻信號處理平臺。DS100是Soundscape技術的核心，它是一個64 x 64矩陣，能控制所有耦合點的延時及電平，并對所有輸入輸出進行大量的信號處理。

    d&b Soundscape聲音景觀系統是全新的現場擴聲理念。它打破了傳統左右聲道擴聲形式的限制，將藝術與技術完美融合，為藝術家提供了創作空間，同時讓觀眾身臨其境，仿佛置身于整個演出情景當中。

    系統先進的處理能力將聲源的混響和復雜的場地模擬相結合。它的核心是強大的DS100數字音頻信號處理平臺，里面包含兩個軟件模塊(En-Scene聲像定位功能和En-Space電子可變混響)。

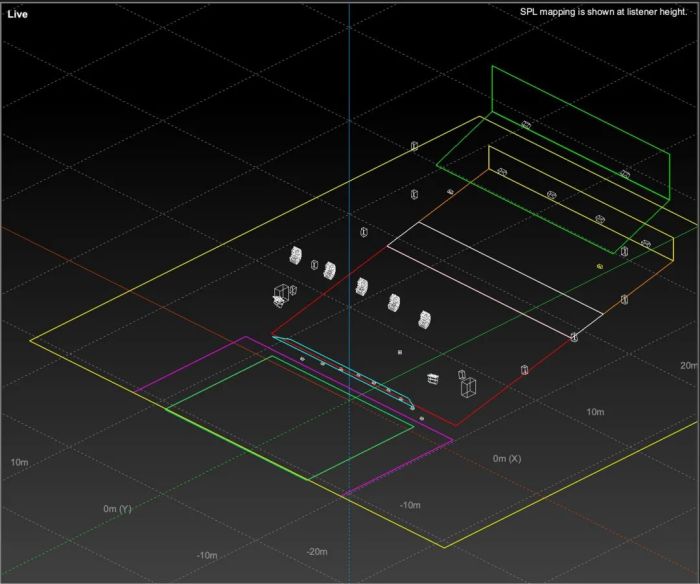

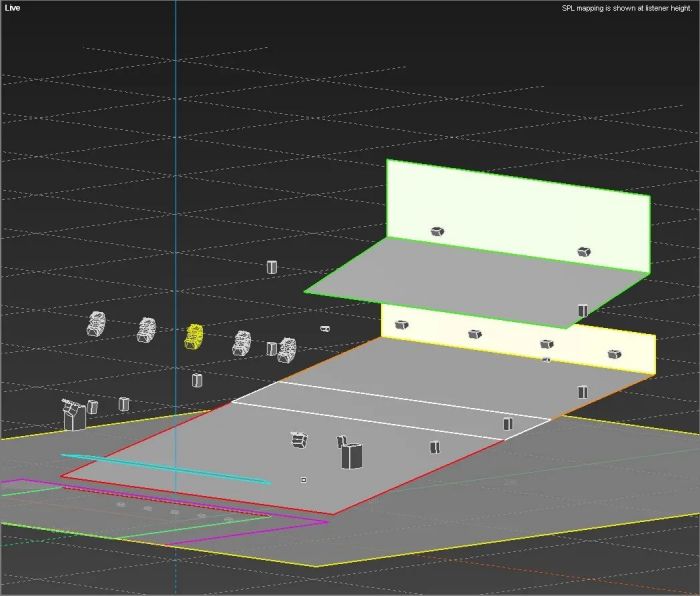

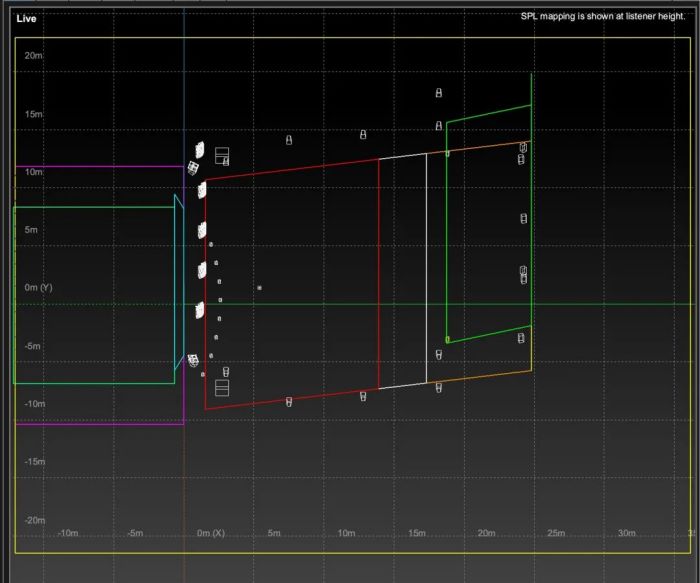

▲d&b ArrayCalc 模擬圖

    音響工程師透過En-Scene(聲像定位)把現場樂手/表演者真實位置在d&b R1遠程控制軟件中聲源對象(Sound Object)擺放，由DS100自動計算延時和音量, 確保觀眾的耳朵和眼睛可以”對齊”，讓觀眾感知到樂器和表演者在舞臺上左右和縱深的準確位置，獲得終極的身臨其境的音頻體驗。

    En-Space(電子可變混響) 提供房間仿真工具，用于改變聲場的混響時間。它捕捉了一些聲學環境著名的表演廳堂(包括從室內獨奏廳到大型音樂廳)大量脈沖響應，在需要時可配合節目總監/音樂總監的需求，為演出營造更真實的氛圍。

    由于元朗劇院每天有不同的演出，d&b大中華技術團隊在R1軟件里預先做好了幾個不同的場景，例如戲曲場景、中樂場景、管弦樂場景，只需在R1里按一下按鈕，就可以一鍵切換。

    整個設計、安裝、調試過程遵循d&b的工作流程，安裝歷時半個月，于2021年12月完成。d&b團隊利用ArrayCalc模擬軟件對聲場進行了模擬，并計算出所有安裝數據，準確的數據預測令現場協調更順暢。系統更應用了ArrayProcessing線陣優化技術實現全場音色一致，并采用R1軟件進行遠程監控。

    安裝Soundscape沉浸式系統后，觀眾無論在前中后都能聽到一樣的聲像定位，實現全場“皇帝位”，即使樓座觀眾也能體驗到360環繞聲。另外由于音源透過延時和音量做定位，梳狀濾波器得以減少, 從而令舞臺上的話筒得到最大的增益，

    d&b Soundscape利用聲音的情感本質，為觀眾創造強大和沉浸式的聆聽體驗。全球多個著名場所及巡回演出均采用Soundscape 系統，包括英國WOMAD 音樂節、意大利Ravenna 古典音樂節、英國倫敦皇家阿爾伯特音樂廳、北京《新華報童》音樂劇、美國紐約Sony Hall 索尼音樂廳、高雄流行音樂中心等。

    擴聲設備及系統清單

    ArrayProcessing 線陣列優化處理技術：實現全場音色一致性、控制聲能量分布

    ArrayCalc 模擬軟件：聲場設計、模擬、提供安裝數據等

    R1 遠程控制軟件：對系統進行遠程控制、監測、診斷等

    DS10  音頻網絡橋接器

    DS100  數字音頻信號處理平臺

    En-Scene  聲像定位

    En-Space  電子可變混響

    ALi60  增強陣列全頻音箱（固定安裝版）

    ALi90  增強陣列全頻音箱（固定安裝版）

    44S  二分頻高性能音箱（可嵌入式）

    5S  二分頻點聲源音箱

    8S  二分頻點聲源音箱

    Qi1  二分頻全頻線陣列音箱

    E12-D  高性能二分頻多用途音箱

    B2-SUB 高性能超低頻音箱

    D6  兩通道數字功放

    D12  兩通道數字功放

    30D  四通道數字功放
