美國Micro LED技術開發商VerLASE宣布巨量轉移技術獲實質性進展

    美國Micro LED技術開發商VerLASE致力于開發以噴墨打印機為概念的Micro LED 巨量轉移技術，并且擁有色彩轉換技術專利。2020年11月1日，VerLASE宣布其Micro LED巨量轉移技術獲得了實質性的進展。

VerLASE Micro LED轉移制程方案

    報道稱，VerLASE計劃開發用于生產各種Micro LED芯片的工藝流程，芯片尺寸范圍涵蓋200 X 200 um（Mini LED）、10 X 10 um、最終到 5x5 um。同時，VerLASE還計劃展示倒裝和垂直薄膜LED兩種結構的轉移過程。

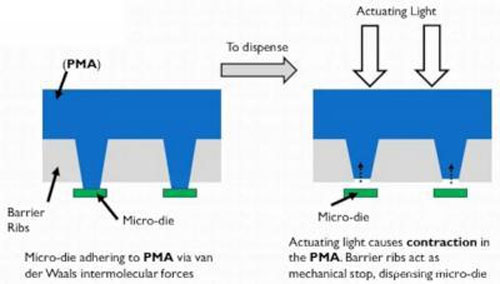

    VerLASE的Micro LED技術是基于其獨有的光機械驅動（PMA）技術開發的，也就是通過印章轉移結構和能夠準確抓取大量Micro LED的新型化學機制，將Micro LED芯片轉移到所要求的襯底上，再以高精度和高速度進行分配和放置。

    VerLASE宣稱，只要操作充分，這項工藝可以實現極高的轉移量，且空間精度高。憑借不斷突破的巨量轉移技術和突破性的色彩轉換技術，VerLASE將能夠有效推動Micro LED的商用化。
