Voury卓華環保應用 | 河津市環保局污染源監控項目技術方案

    創立十多年來，Voury卓華一直專注于室內顯示單元和拼接控制產品的研發、生產和銷售，始終堅持以客戶為中心，專為政府、電力、煤炭、軍隊、公安、交通、氣象等行業的控制室打造卓越的視頻顯示及傳輸解決方案。

    1 設計方案用戶需求分析

    河津市產業結構不合理，重化工業占比過高，資源能源消耗過大，投入產出率較低，結構調整、轉型升級的任務仍然十分艱巨。河津市環保局在信息化建設上大力投入，擬建設一套當前最先進的大屏幕顯示系統。Voury卓華研發團隊精心設計方案，提供的VW系列P3小間距LED大屏幕顯示系統，寬4.03米，高1.92米，采用了多項業內最先進技術，以系統工程、信息工程、自動化控制等理論為指導，將國際最卓越的高清晰數字顯示技術、拼接技術、多屏圖像處理技術、網絡技術等融合為一體，使整套系統成為一個高亮度、高分辨率、高清晰度、高智能化控制、操作先進的大屏幕顯示系統，能夠很好地實現與用戶監控系統、指揮調度系統、網絡信息系統等連接集成，形成一套功能完善、技術先進的交互式信息顯示及管理平臺。

    1.2.1系統的先進性本設計方案提供的VW系列微間距LED大屏幕顯示系統采用了多項業內最先進技術：

    VW微間距LED顯示單元在行業內率先采用單點亮度顏色校正技術；VW微間距LED顯示單元大大的降低了顯示屏拼接成本；獨特的屏幕表面不反光處理技術及LED燈表面霧化處理，降低屏幕反光率，同時模組增加黑色面罩，滿足了客戶多方位、大區域、高對比度、大角度的觀看要求，達到業內先進水平。

    圖像拼接控制器采用最新圖形處理及計算機集成技術，具有獨特的獨立總線傳輸技術，系統資源占用少，穩定可靠，為高端圖像顯示需求提供最卓越的顯示技術，滿足7×24小時工作要求。

    VW微間距LED大屏幕顯示系統采用全數字化設計，實現高清晰度、色彩逼真的圖像顯示�？筛鶕�(jù)用戶現場實際需要及用戶要求，采用前維護方式，也可以采用標準后維護的方式。

    1.2.2系統的可靠性

    大屏幕系統的關鍵部件—VW微間距LED顯示單元、圖像拼接控制器和大屏控制管理軟件全部采用卓華光電自主研發產品，并全部采用針對性兼容銜接設計，在保證系統兼容性同時提供可靠安全保障。顯示單元、圖像控制器和控制軟件作為整套大屏幕系統的核心部分，如果采用不同廠家產品進行集成，很可能會產生技術兼容性問題，影響很多重要功能的實現，降低系統的可靠性和使用效率；另一方面因涉及到多個廠商，很可能出現售后維護時影響故障診斷和備品備件的及時供應等問題，同時可能對系統的升級無法保持一致，降低系統的擴展性，VW微間距LED顯示屏使用壽命不小于10萬小時，平均無故障時間高達5萬小時；圖像拼接處理器平均無故障時間高達12萬小時。

    系統設備涉及的使用電壓、電源、線纜選擇、穿管布線、接地等均符合國家規定的相關安全標準。

    1.2.3系統的擴展性

    VW微間距LED顯示單元和圖像拼接控制器均采用標準化、模塊化設計，系統具有良好的擴展性：

    VW微間距LED顯示單元采用先進的標準化、模塊化、箱體結構設計，采用堅固的壓鑄鋁結構，支持多層多列疊加組合拼接，具有良好的擴展性和維護性，在需要增添顯示單元數量時，只須將顯示單元進行疊加組合即可。

    圖像拼接控制器采用全模塊化設計，需要擴展時，只需增加相應數量的輸入/輸出處理板卡即可，無須對系統作任何改變。

    大屏幕控制管理軟件具有自主知識產權，可向用戶開放系統通訊協議，提供二次開發接口，滿足開發應用軟件的需求，并可根據用戶需求提供定制，滿足用戶指定的特別控制需要。

    1.2.4系統的集成性

    VW微間距LED大屏幕顯示系統的優勢在于高度的系統集成性，整個系統由一套控制管理軟件集中控制及管理，除進行圖像處理系統、顯示單元設備管理、控制各種信號顯示方式外，還可以控制RGB矩陣、視頻矩陣等相關外圍設備，使多個系統達到高度集成、集中控制。

    1.1設計概述

    本方案書采用Voury卓華VW系列微間距LED大屏幕拼接顯示系統。

    卓華VW微間距LED大屏幕拼接顯示系統以系統工程、信息工程、自動化控制等理論為指導，將國際最卓越的高清晰數字顯示技術、拼接技術、多屏圖像處理技術、網絡技術等融合為一體，使整套系統成為一個高亮度、高分辨率、高清晰度、高智能化控制、操作先進的大屏幕顯示系統。能夠很好地與用戶監控系統、指揮調度系統、網絡信息系統等連接集成，形成一套功能完善、技術先進的交互式信息顯示及管理平臺。

    整套系統的硬件、軟件設計上已充分考慮到系統的安全性、可靠性、可維護性和可擴展性，存儲和處理能力滿足遠期擴展的要求。

    1.2大屏幕系統設計方案

    針對河津市環保局項目場地情況和技術要求，我們提供的設計方案為采用小間距室內表貼三合一全彩色高清LED顯示屏，像素點間距3mm，整屏平整度：≤0.1mm；刷新頻率≥2000Hz，換幀頻率≥60Hz。采用寬4.03米，高1.92米拼接規模。

    1.2.5系統組成

    根據本項目工程需求，本設計方案提供的LED大屏幕拼接顯示系統包括拼接單元組合墻體、圖像拼接控制器、大屏控制管理軟件、配電柜、專用線纜等。

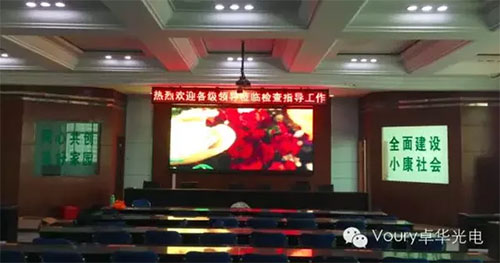

    2.5.3顯示屏安裝效果圖

    1.3 系統結構示意圖



    2 設備選型分析2.1 技術先進性優勢真正無縫拼接

    每個顯示單元箱體均采用高標準模具級加工處理，自主研發小型壓鑄鋁結構，高精度CNC處理加工。采用模塊化安裝結構，結合拼縫微調技術，水平及垂直調節均誤差≤0.01mm，從而使拼接誤差近乎為零，實現屏體平整無凹凸，消除畫面亮暗線。

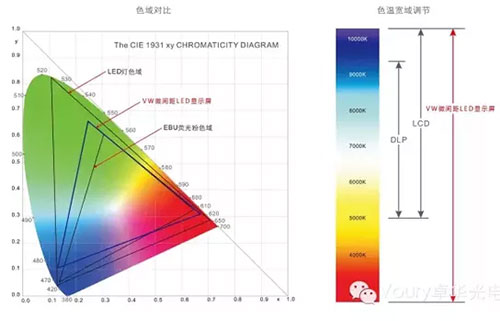

    NTSC廣播級色域，色溫智能可調

    色溫可調范圍達2500K~10000K，滿足各種顯示應用領域?qū)ι珳氐男枨�，尤其是演播室及綜藝節目等場所。

    低亮高灰表現

    眾所周知，在大屏幕的使用中，城市GIS地圖是最常顯示的內容之一，而該類地圖中包含了用以顯示不同區域或城市元素的大量色塊，而且這些色塊往往顏色及灰度非常接近，如果沒有一套高灰度表現得顯示屏，往往會導致相鄰色塊在屏幕上表現不出來。

    VW系列微間距LED顯示單元不但具有1200cd/m2的高亮度和高達16bit的高灰度，更重要的是產品還具備低亮高灰的特性，在降低亮度情況下，保證灰度損失最�。涣炼日{(diào)節至800cd/m2時灰度等級為16bit，亮度調節至240cd/m2時灰度等級為13bit；從而保證LED顯示屏在任何情況下始終能夠完美細致的呈現任何畫面。



    VW微間距LED屏（暗部層次清晰）普通小間距屏（暗部層次不清）

    超強信號處理能力的圖像拼接控制系統

    大屏幕顯示系統需接入及顯示的信號及其龐大而復雜，包括大量的監控視頻信號、業務處理計算機圖形信號以及高分辨率GIS地圖信號等，這些信號往往需要同時在大屏幕上顯示。

    本方案選用的圖像拼接控制器最高可支持多達128路的RGB/DVI信號輸入接口以及海量的IP視頻接入能力，以及超高分辨率GIS地圖顯示能力；所有信號可以在顯示墻上任意開窗、任意縮放、拖動、共屏疊加及同時顯示，支持任意區域劃分顯示，支持所有顯示信號隨機開啟窗口與定義尺寸，支持顯示畫面的整屏顯示、分區域顯示，以及自由縮放、移動、漫游等操作，完美支持系統使用需求。



    2.2 可靠性優勢：雙冗余電源+雙信號熱備份，大屏永不宕機

    環保局是保障城市環保運行的大腦，必須保證全天24小時不間斷安全運行，一旦出現故障會給環保管理帶來重大損失。因此，作為大屏幕顯示系統，保障系統運行的穩定性顯得尤為重要。

    VW微間距LED顯示屏單元模塊采用雙冗余電源供電方式，在某一路供電電源故障的情況下，依然可以保證箱體正常運行，從而保證箱體供電的安全性。

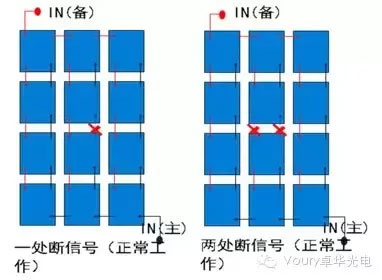

    VW微間距LED顯示屏單元模塊采用雙路信號熱備份輸入方式，各單元模塊控制模塊會自動檢測兩路輸入信號完整性，在主輸入信號完整性良好的情況下，系統默認將主輸入作為輸入源，當主輸入信號不完整或信號故障則系統自動切換至備輸入信號，切換時間<0.5秒。

    模塊化、板卡式熱插拔結構，業務自動恢復功能

    ZHVCON系列圖像拼接控制器采用全模塊化結構設計，各個圖像處理板卡及功能模塊均為插卡設計，支持各個圖像處理板卡和功能模塊的熱插拔快速維護，無需重啟或刷新設備。每張輸入/輸出板卡獨立工作，任意板卡故障不影響其他板卡正常工作，不會對系統整體功能造成影響。支持N+1熱插拔電源以及風扇熱插拔。

    ZHVCON系列圖像拼接控制器支持系統的業務自動恢復，用戶可以在系統運行的情況下直接更換信號采集卡、圖形輸出卡等，并能自動恢復換卡前的信號窗口正常顯示，業務恢復時間≤10s。所有設備風扇可熱交換，保證設備可靠連續運行。

    采用優質管芯，光衰小，失控率低

    VW微間距LED顯示屏選用優質管芯，光衰小，保證屏幕無花屏，色塊，瞎點，偏色，整屏失控率不大于十萬分之一。管芯特點如下：

    l采用黑色封裝基板，提高色彩對比度；

    l產品重量輕，單顆LED重量僅為1.0mg；

    l可實現全黑RGB封裝；顆粒整體光衰小于10%；

    l產品表面霧面處理，屏幕發光更柔和；

    l采用硅膠壓模技術，提高產品耐溫性、抗UV、抗應力能力

    全密閉式防塵設計

    LED單元采用了專業的全封閉式防塵設計，具備優良的防塵、防潮、防高溫、防雷、防電磁干擾特性,具備IP6X防塵功能,在封閉的環境中工作，杜絕灰塵對管芯等部件的影響，有效的保障了系統的安全可靠運行。

    2.3 易用性優勢：智能化亮度調節，自適應環境

    VW微間距屏獨有的智能亮度調節技術，亮度可調0-1200cd/m2，可根據周圍明暗變化，自動調節亮度，確保在室內各種亮度環境下，畫面仍然保持舒適柔和，長時間觀看不疲勞。



    逐點校正技術，保證整屏一致性

    數字城管系統大屏幕處于24小時不間斷運行狀態，長時間運行后管芯之間的衰減差異會造成像素點之間的亮度及色度不一致，這就需要對每個像素點進行逐點校正。

    VW微間距顯示屏支持對亮度和色度的逐點校正功能，不僅能夠保證您的產品在出廠的時候能夠有很好的均勻性，還能在您的產品在運行2－3年后，在現場實現逐點校正，使得您的顯示屏一直呈現完美的圖像。

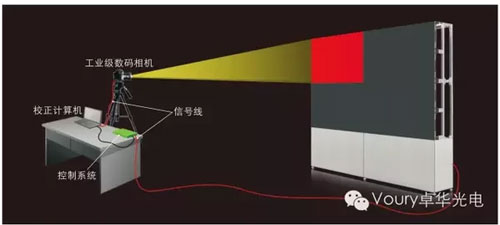

    逐點亮度色度現場校正系統示意圖

    超靜音設計

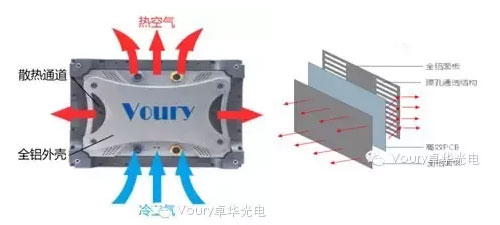

    散熱系統使任何一種大屏幕顯示設備都必備的，但散熱系統保障大屏幕穩定運行的同時，也產生了大量的噪音，這一直是讓DLP拼接屏及液晶拼接屏工程師頭疼不已的問題。VW系列LED顯示單元箱體采用鑄鋁外殼實現被動散熱方式，無需風扇、運行零噪音，同時解決了系統散熱及噪音兩大問題，讓用戶徹底告別噪音煩惱。

    重量輕、省空間、易維護

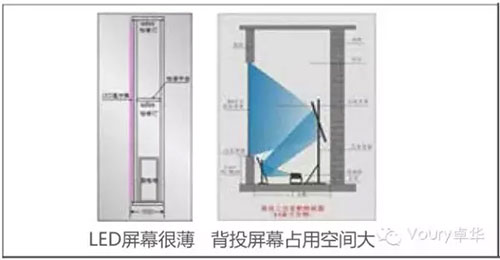

    VW微間距LED顯示屏的厚度薄,后部維修空間小,可以嵌入墻體,節省房間的空間�？筛鶕�(jù)用戶現場實際需要及用戶要求，采用前維護方式，也可以采用標準后維護的方式。安裝支架采用鋁制型材，重量輕、利于散熱、外形美觀、安裝方便；結構穩固、靈活；單元箱體拼接省空間，易維護。



    信號無縫切換

    在應急指揮演練及處置過程中，大屏幕上的顯示內容需要隨演練過程不斷變化，在前后畫面的切換間隙如果有短暫的黑場現象會非常影響顯示效果。

    ZHVCON系列圖像拼接控制器信號切換極短，輸入信號切換實時、無縫，無黑場現象。單個信號開窗操作瞬時執行，運行256個窗口模式開窗執行時間＜0.5秒，保證了顯示效果的連續性和穩定性。

    人性化軟件設計

    l支持跨平臺應用；

    l支持遠程控制、多用戶控制和優先級控制、用戶權限控制：

    l靈活、方便的信號窗口管理，豐富實用的顯示模式設置：

    l支持強大的預案功能：

    l軟件支持第三方控制，可與Crestron、AMX等中央控制系統無縫連接，即聯即用。

    l大屏幕顯示系統管理軟件為純綠色軟件，無需數據庫支持，不需安裝數據庫引擎，方便維護、備份等系統管理。

    2.4 經濟性優勢：功耗低，使用成本低

    LED顯示屏采用綠色發光技術，光電轉換效率高，節能環保。并采用高效率的PFC功能開關電源為LED供電，把整屏能耗降到最低。

    VW微間距屏所采用的供電設計使散熱通道更通暢，以超高轉換率和低損耗的特性，為客戶節省30%的能耗，低能耗意味著使用成本低，壽命及穩定性更高。





    LED靜音開關電源

    后期維護成本低

    ① 與傳統屏相比，VW微間距屏單點故障時無需更換面板，僅需對單個像素LED或單個模塊進行維護，成本低、速度快；

    ②與DLP拼接屏相比，VW微間距屏顯示單元超薄設計，后部維修空間小于0.8m，可以嵌入現有的墻體，而不用改變建筑結構，經濟便捷。

    ③VW微間距屏功率低、溫升低，長期使用時維護成本低，壽命長。
