微間距黑珍珠系列LED顯示屏斬獲山東首屆“省長杯”工業設計大賽銅牌

    2016年10月13日，第25屆全省產學研展洽會暨山東工業設計周活動在濰坊開幕，并舉行首屆“省長杯”工業設計大獎賽頒獎暨產學研重大合作項目簽約儀式，副省長張務鋒出席活動。歷時5個多月的首屆“省長杯”工業設計大賽有了結果，代表了山東十大優勢產業工業設計的最高水平的81家企業中的一員，Voury卓華憑借微間距黑珍珠系列LED顯示單元的出色視覺展現與良好的市場應用獲得了銅獎。

    首屆“省長杯”工業設計大賽，省內企業、高等院校、科研院所、工業設計機構及個人均可參與大賽，評審工作程序嚴格，首先通過初賽、復賽環節，Voury卓華微間距黑珍珠系列LED顯示單元從3114件申報作品中被遴選為500件中的1件進入復賽。通過復賽后，從500件作品中遴選出了100件，黑珍珠系列LED顯示單元一路過關斬將，進入半決賽，最終由評審委員會專家采取材料評審方式，成為銅獎獲得者。

    從獲獎作品情況看，“省長杯”工業設計大賽評獎結果，代表了山東省十大優勢產業工業設計的最高水平。據統計，獲得金、銀、銅獎的81家企業（另有9個自然人獲銅獎）具有較強的營利能力和創新能力。截止2015年底，81家企業實現銷售收入1215.6億元、完成利稅345.2億元，全國行業龍頭企業40家，其中擁有國家級工業設計中心企業的9家、省級15家，擁有國家級企業技術中心25家、省級20家，這些作品必將為推動我省工業轉型升級和供給側結構性改革發揮極大的帶動和示范作用。

    研發背景

    當前LED顯示單元屏當前國內外LED顯示單元多采用1:1或者4：3顯示比例進行設計，采用磁吸式托架進行前維護安裝或者簡易箱體/壓鑄鋁箱體式后維護安裝，點間距多在2.5mm以上。然而目前的高清視頻信號已經達到1920×1080（即1080P/2K）/4K的16:9比例的物理分辨率，由此帶來以下問題：

    1、當前的箱體比例難以快捷的高效的拼接為16:9比例，造成對源2K/4K高清信號的顯示不完全或者比例變形，觀感效果很差。

    2、當前的顯示單元的設計無法有效整合前維護和后維護兼容的難題，需要針對不同的安裝維護方式多次進行設計，造成重復設計、效率低下。

    尤其針對前維護的安裝方式，當前的LED顯示單元需要采用磁吸托架式的安裝，拼接精度較低，尺寸誤差較大，無鎖扣及微調結構設計；需要安裝人員手工調整平整度和拼縫，安裝效果差，安裝難度高；并且此種設計，無專門散熱材料支撐，散熱效果差，影響LED使用壽命，故障率較高；安裝完畢后，LED開關電源、接收卡等電器部件需要單獨安裝布線，屏體后部容易形成雜亂布線和裸露電器部件，即便為了美觀使用裝修材料覆蓋，也有很大的安全隱患。

    針對當前的LED顯示單元由于采用的點間距較大，當一對一顯示高清2K/4K視頻信號時，就需要更大的拼接面積，因此就需要更大的安裝空間和造價成本，也就需要更大的功耗也給后期維護帶來困難。為方便快捷拼接為16:9的問題，Voury卓華研發團隊設計出的微間距黑珍珠系列LED顯示屏，能夠突破當前的設計缺陷，能夠很好的達到解決問題：我們的微間距LED顯示單元采用16:9黃金顯示設計比例，以N×N的方式隨意便捷的拼接為16:9的LED拼接墻。

    微間距黑珍珠系列LED顯示單元采用更小點間距節省拼接空間降低功耗，方便維護；微間距黑珍珠系列LED顯示單元兼容前后維護安裝方式；采用高精度壓鑄鋁箱體，并帶有鎖扣及微調結構，能夠保證整屏平整度及整屏物理拼縫達到最佳狀態，易于拼接、易于安裝，安裝后效果好；微間距黑珍珠系列LED顯示單元具有良好的散熱布局設計和散熱材料，能夠及時將屏體熱量散出，提高整屏的使用壽命，降低故障率；將開關電源及接收卡等部件封裝在箱體內，外部只預留電源和信號接口，美觀大方，易于運輸、安裝、維護，消除安全隱患。

    設計亮點

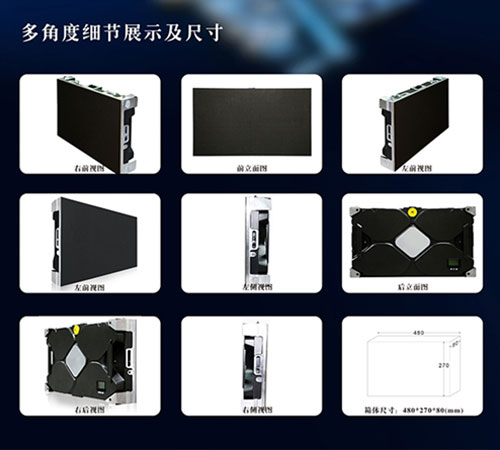

    微間距LED顯示單元采用1.25mm微小間距的LED燈珠陣列設計生產，相比如2.5mm點間距的設計，顯示同樣的2K視頻信號，僅需要其1/4的安裝空間。產品有如下9大亮點：

    1、全壓鑄鋁箱體；

    通體采用壓鑄鋁制造工藝，帶來更高的密閉及散熱性能，達到IP6X防塵標準；

    2、16:9黃金顯示比例；

    專為高清應用需求設計的16:9黃金比例單元模組，更好地滿足各種高清屏的組屏方式；

    3、兼容前、后兩種維護方式；

    前、后兩種維護方式，帶來更多應用可能，支持背靠墻安裝，維護方便；

    4、拼縫微調技術；

    采用拼縫微調技術，獨創拼縫微調結構，整屏無亮線暗線,完美顯示效果。

    5、標準分辨率顯示屏；

    使用5*5、6*6等不同箱體拼接方式，可點對點輕易拼接成2K(1920*1080)、4K(3840*2160)、8K(7680*4320)等標準分辨率顯示屏。

    6、工作狀態顯示屏；

    實時顯示設備各項工作參數，狀態同步監測，隱患提前預警，故障直觀顯示；

    7、亮度自動調節；

    亮度0~1200cd/m2可調，可根據環境照度變化自動調節亮度，時刻保持最佳觀感；

    8、節能環保；

    一級能效標準，創新設計帶來更低功耗表現；

    9、支持異形拼接；

    可支持異形拼接，充分發揮用戶想象空間，可適應各類創意應用需求。

    CMF(色彩、材質、工藝)分析

    針對前后維護兼容及托架式安裝帶來的問題，我們的微間距LED 顯示單元采用CNC高精度加工工藝，由可塑性好且散熱性能良好的鋁材料鑄造出高精度的壓鑄鋁箱體，并將開關電源、接收卡等部件封裝到箱體內部，箱體外部只留下電源和信號的接口，并通過為各部件的功耗散熱特性做了特別的合理的散熱布局，能夠迅速將內部熱量通過鋁材料散發出去；在箱體四周針對拼接及對拼縫和平整度調節設計專門的鎖扣及微調結構，使得這個箱體美觀大方、安裝便利、調節精度高，從而保證整個LED拼接墻拼縫極小、平整度極高、使用壽命長、功耗低、易于維護。

    產品定位

    微間距LED 顯示單元可作為特殊LED顯示工程和重大LED顯示應用項目顯示部分廣泛應用于高端LED顯示屏市場，包括交通調度中心、公共安全監控中心、會議培訓室、能源調度中心、軍隊指揮中心、電視臺演播廳等等。
