RANE 系列產品應用于太平洋西北大學講堂

    Gresham 的 Delta AV 公司安裝完成了太平洋西北大學大講堂音視頻系統工程。該講堂由兩個專用教室組成，可以分開或合并使用，其中每個教室都要求配備 75 只帶開關的鵝頸話筒供學生使用（每張桌子一只）。另外，還需要配置供老師使用的多只有線、無線話筒，并可以將筆記本電腦的聲音接入到擴聲系統中以及實現錄音等功能。

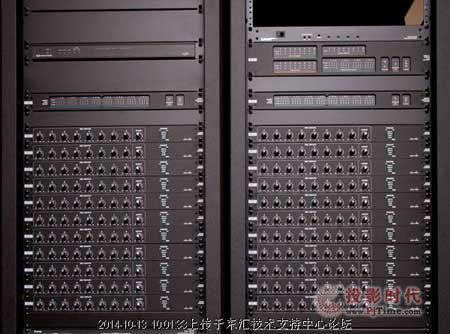

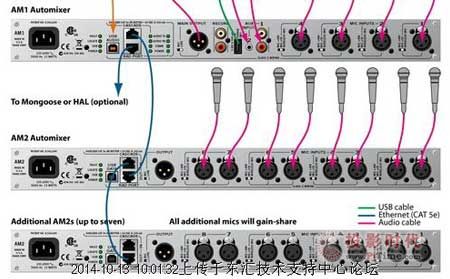

    西雅圖 Sparling 公司的顧問專家針對校方要求，最終選用 Rane 公司的系列產品設計了這套音頻系統。系統配置了 22 臺 Rane AM2 增益共享型自動混音臺，能夠提供最大 176 只話筒的自動混音功能。每臺 AM2 自動混音臺可以連接 8 只話筒；通過菊花鏈的方式，又可以將 8 臺 AM2 混音臺進行級聯，相當于組成一個 64 路的大型自動混音臺；級聯后通過1根屏蔽超 5 類網線將混音信號送給 Rane EXP1 擴展接口機，最終與核心主機 HAL1 連接（EXP1 可以為 HAL1 主機擴展 8 個 RAD 接口）。

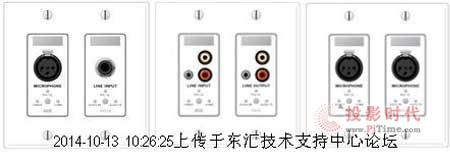

    具體連接方式如下：第一間教室的前 8 臺 AM2 級聯后連接到 EXP1 的第 1 路 RAD 接口；另外 3 臺 AM2 級聯后連接到 EXP1 的第 2 路 RAD 接口。第二間教室同樣的配置，占用 EXP1 的第 3、4 路 RAD 接口。EXP1 剩下的 4 個 RAD 接口分別連接了 4 個 Rane RAD 面板- 2 塊 RAD1 面板、1 塊 RAD6 面板、1 塊 RAD18 面板。其中 RAD1 面板安裝在第二間教室舞臺兩側，需要時用來連接有線話筒；RAD6 面板用來連接筆記本的音頻輸入，并提供錄音輸出；RAD18 面板用來連接講臺上一只固定的鵝頸話筒，并提供一路備用音頻輸入。

    第一間教室也配有 2 塊 RAD1 面板、1 塊 RAD6 面板、1 塊 RAD18 面板，功能類似。只不過這 4 塊面板是直接通過屏蔽超 5 類網線連接到整個音頻系統的處理核心 Rane HAL1 主機上。

    HAL1 主機除了通過本機的 RAD 接口和 EXP1 擴展機連接了多個 RAD 面板和 AM2 自動混音臺外，還通過本機的模式音頻輸入直接連接了無線話筒接收機；本機的模擬音頻輸出連接擴聲功放。

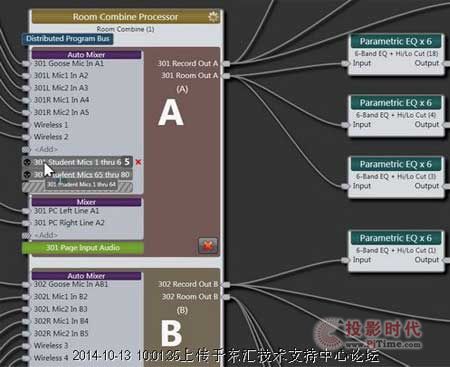

    擁有強大處理能力的 HAL1 主機內部提供了專門的房間拆分/合并功能模塊，將內部編程過程大大簡化。22 臺外置自動混音臺同 HAL1 主機內部的自動混音模塊融合為一個大的自動混音系統，保證近 200 只話筒的正常使用。此外，通過 TCP/IP 方式實現快思聰?shù)闹锌叵到y(tǒng)對 HAL1 主機的外部控制功能。
