仁歌視聽完美打造邯鄲文化藝術中心舞臺音響系統工程

    1、工程簡介

    北京仁歌視聽科技有限公司于2011年11月至2012年10月參與了邯鄲文化藝術中心舞臺音響系統工程設計及集成工作。

    文化藝術中心建筑總面積１１９３７１平方米，占地２５０畝。其中，大劇院42647平方米，觀眾席位三層1567座，能夠接待國內外高水平演出團體，同時可以滿足“兩會”等大型會議的需求。博物館30679平方米，圖書館30643平方米，城市規劃展館10141平方米，經營用房5261平方米。項目概算投資近１２億元，成為邯鄲市最大的公益性政府投資項目和最大的公共文化設施項目。

邯鄲文化藝術中心外景圖

    在設計上：邯鄲文化藝術中心的舞臺音響按其各功能區的特性進行規劃布局，使舞臺音響系統滿足不同門類的演出需求，更好、更快捷地為藝術展示和演藝創新活動提供一個現代智能化的大平臺。

    我公司承接了大劇院、報告廳的擴聲系統、舞臺監督系統和視頻轉播系統、會議系統以及電影放映系統等。其中，大劇院的擴聲系統主要為舞臺的藝術表演服務的，我們通過全面完善的系統設計，充分地體現出完整的舞臺藝術表現力。對擴聲系統而言，我們的工程師們?cè)诜桨冈O(shè)計過程中，擺脫了傳統的“工程”設計理念，將整個項目提升到“工程和藝術”相結合的層面。我們的一切解決方案都為表演藝術服務，盡量較全面地滿足表演藝術的需要，為有“城臺上的美玉”之稱的文化藝術中心錦上添花。

    邯鄲大劇院符合國家安全生產必須的法律法規要求，本設計方案采用如下原則：

    A. 揚聲器采用無源產品，在保障音響效果的前提下，選擇體積更小、重量更加輕巧的高效產品，同時側重保持劇院裝修風格，并嚴格要求符合揚聲器及吊裝必須符合歐洲最嚴格的安全指令及相關質量認證。

    B. 功率放大器選擇與揚聲器同廠家開發生產制造的產品，需具備實時遠程監控功能，對揚聲器、功放的內部工作狀態、關鍵部件的實時工作指標、系統實時的參數變化實現監視和控制；功率放大器除了符合歐洲主要產品認證體系的認可，還必須符合我國3C強制安全認證標準；

    C. 為進一步提高安全性，倡導電子處理、驅動設備采用集成化產品系統，功率放大器內置同廠揚聲器的所有驅動指標和程序，數字端口、信號矩陣、擴聲系統參數處理、揚聲器控制器、監控單元等；使系統體積、重量、能耗、散熱等都得到大幅度減低。

    設計范圍

    邯鄲大劇院工程擴聲包括：

    大劇院擴聲系統（含觀眾休息廳和大廳）、大劇院舞臺監督系統（內部通訊、催場廣播系統、燈光提示系統、視頻監視系統）、視頻轉播線路、會議顯示及提詞系統；

    報告廳擴聲系統（含觀眾休息廳和大廳）、報告廳舞臺監督系統（內部通訊、催場廣播系統、視頻監視系統）、電影系統；

    排練廳擴聲系統

    系統特點

    揚聲器功放系統采用在國際國內上被廣泛應用于著名歌劇院、音樂廳及著名電視臺的德國d&baudiotechnik 品牌，此系統為廠家配套系統，具有揚聲器實時監控功能，包含一系列的智能監控系統；在功能、性能以及音色表現力上體現出了國際一流的水平；

    擴聲系統采用的功放系統具有環保節能的特點，符合當代國際環保節能的理念；

    系統采用無源分頻揚聲器系統，通路連接清晰，跳線簡便，提高了系統的應急能力；

    系統采用可遠程實時監控的功率放大器，在音控室可實時監測揚聲器運行狀態，并可進行實時的參數調整，保證整體擴聲系統都在調音師的實時監控下運行，提高了系統的靈活性及啟用應急備份的能力；

    根據劇場不同的演出節目，可通過軟件一鍵快速切換功能使系統立即調整為對應的擴聲模式；

    系統采用的d&baudiotechnik揚聲器，具有超強的恒定指向能力，能有效的避免對天花側墻造成過多的反射，使聲音更為純凈清晰；

    d&baudiotechnik揚聲器具有箱體小巧、大聲壓級以及優秀的音色表現力，小巧的箱體結構使得易于吊掛及隱藏而不影響建筑裝飾的美觀；

    依據現有的國家標準、規范，并參照國際上通用的規范�；�本技術依據的概念，在此為參照和等同（包括特性參數要求標準、特性參數測量方法規范標準、電氣設計規范、安全要求等），具體主要設計依據如：

    GB/T50371-2006《廳堂擴聲系統設計規范》；JGJ 57-2000/J 67-2001《劇場建筑設計規范》；GBT 50356 —2005《劇院、電影院和多用途廳堂建筑聲學設計規范》等。

    總體設計原則

    1)         工程目標定位：使本工程達到國家驗收標準，達到現今世界先進水平，滿足整體工程評優獲獎的技術要求。

    2)         突出以人為本、按需設計的原則充分考慮使用功能和操作特點的需求，做到量體裁衣按需設計。工程上采用主流技術（先進、實用、成熟技術）、主流產品（符合主流技術要求的成熟產品），技術先進、功能實用性強，系統更考慮到今后的擴展需要。

    3)         設備選型原則，滿足系統先進性要求。在確保設備技術參數指標的前提下，關鍵設備選用世界知名品牌并通過3～5年實踐驗證的高可靠性產品。

    4)         安全可靠和易操作維護性原則。選擇滿足上述要求的產品及系統，達到可靠性、實用性、安全保密性和易操作、維護性與先進性很好地結合。

    5)         經濟性、實用性原則追求最佳投資效能比，使系統達到世界先進水平，系統做到五年不落后，而價格并不昂貴。

    設計理念

    根據對國內一流文化中心、多功能廳、劇院進行了考察，并參考國內在建一些劇院的設計方案，針對流動演出的嚴格要求，同時，調查訪問了國內較有影響的已建成投入使用的劇院的管理者和操作人員，綜合各方面的經驗，我們確定本大劇院的基本設計理如下：

    第一、服務于“聲音藝術”的擴聲系統的核心目標，是實現高質量聲音重放和還原。基于對人聽覺生理及心理特性的研究成果，如何在大型觀演建筑中讓所有觀眾能獲得“自然”、“真實”、“優美”的聽覺藝術享受是建筑聲學和電聲學研究者與設計者所共同關注的問題。要解決這些問題，需要用到最新聲學領域中的研究成果及技術手段，以充分體現現代科技帶給人們的更先進的藝術享受。

    我們?cè)诒敬卧O(shè)計中對劇院的擴聲聲場布局做了優化，使之能更大程度解決聲場中“聲干涉”和“直達聲能分布”的問題，并將上述理念貫穿于所有設備選型與傳輸技術方案選擇過程中，以避免整個聲系統出現“音質瓶頸”。

    第二、新技術的應用讓系統管理和控制變得更“精確”與“簡單”，彰顯“人性化”設計。

    科技不斷進步與發展，新技術層出不窮，供選擇配置的設備名目繁多，功能各異，在滿足設計要求的前提下，應該使管理者和操作者的工作更簡單可靠。因此，堅持“人性化”設計是我們的基本設計理念。

    第三、采用國際國內表演擴聲領域中認同度高的主流產品，提高廳堂設備的認同度與利用率。

    在設備選型方面關注并充分了解國內外表演擴聲領域中認同度高的主流產品品牌。通過參觀、交流、訪問等多種調查手段，充分掌握主要設備品牌認同度的際情況，了解設備制造廠的發展?fàn)顩r，做好設備選型這一關鍵工作，以保證設計理念通過設備性能和最終效果得到完美體現。

    需求分析

    邯鄲大劇院作為新世紀的文化設施，應該是一個展現高雅藝術的殿堂，為推廣高雅藝術、提升人民群眾文化素養提供基礎條件。因此，我們對邯鄲大劇院擴聲系統作出以下需求定位。

    滿足歌劇、話劇、舞劇的演出需求；

    滿足民族音樂的演出需求；

    滿足綜藝表演的需求；

    滿足戲劇戲曲的演出需求；

    滿足會議等語言擴聲的需求。

    報告廳作為新世紀的文化傳播設施，應該是一個文化思想傳播，學術交流的重要場所。為推廣文化藝術、提升人民群思想素養提供基礎條件。因此，我們對報告廳擴聲系統作出以下需求定位。

    滿足綜藝表演的需求；

    滿足會議等語言擴聲的需求，

    擴聲系統設計目標

    2.1 設計指標

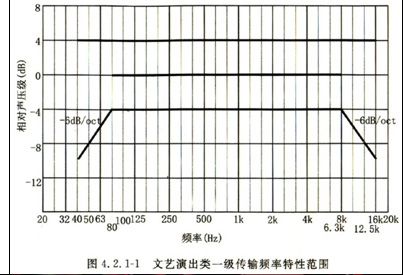

    2.1.1 擴聲系統聲學特性指標

    大劇院擴聲系統特性指標

    邯鄲大劇院音響系統是為舞臺表演藝術服務的，應該最大限度地準確地體現出完整的舞臺藝術表現力。因此，音響系統是一個為表演藝術服務的高品質聲音重放展示平臺。對擴聲系統而言，應該擺脫傳統的“工程”設計理念，提升到“工程藝術”相結合的層次，一切的工程都為表演藝術服務，盡量較全面地滿足表演藝術的需要。

    語言清晰度高、有足夠的聲級、聲場分布均勻，達到并優于相關標準；

    聲像一致性好、較高的傳聲增益、無噪聲干擾和音質缺陷；

    滿足人耳對音質的主觀聽音要求；

    系統具有較高的可靠性、易維護性、安全性及可擴展性。

    系統足夠的動態余量，高信噪比；

    極高的語言可懂度；

    音質/音色達到劇院演出要求；

    系統操控簡便，實時調用快捷，可對揚聲器系統進行實時監測；

    可對現場節目信號進行拾音、存儲；

    可根據節目需要對人聲/樂器聲進行修飾；

    可存儲和調用不同的設置模式；

    信號傳輸系統考慮傳輸線路的冗余備份，保證系統的可靠性；

    在進行大劇院設計時，要著重考慮劇場內的空間形態和與形態有關的容積、響度、聲場分布、聲擴散、早期反射聲的強度和覆蓋面。在初擴設計階段，要提出解決問題的具體措施，比如大廳和輔助用房各界面的用材(包括座椅)和構造，劇場內的墻面和頂棚反射面的用材，演奏臺和活動音樂罩等混響時間的計算和聲學設計。

    3、項目評價

    工程竣工后，經多次會議應用，系統運行穩定，信號傳輸質量?jī)?yōu)異，符合國家相關標準指標并完全達到用戶使用需求，受到了各級領導單位的一致好評。北京仁歌視聽科技有限公司作為專業舞臺設備系統集成專家，期望采用前瞻性的理念、國際級的產品結合專業級的人員為客戶提供最全面的服務。
