CREATOR快捷打造亞運信息發布平臺之流花展館

    廣州市亞運會公共信息發布平臺

    之流花路流花展館

    流花展館坐落在廣州市四條主要干道交匯之處，位于最繁華的黃金地段，多年辦展形成的知名度和商譽有口皆碑，人氣匯聚。2010年亞運會在廣州舉行，為了更好的宣傳發布亞運信息，流花展館采用了CREATOR快捷LED全彩顯示屏作為亞運會公共信息發布網點，讓廣大市民第一時間看到亞運信息。

    本方案是針對廣州市流花路流花展館顯示系統項目LED全彩顯示系統設計。根據現場狀況及用戶功能需求，本系統由以下部分組成：

    1、顯示系統——P15室外直插式LED顯示屏，面積約為216平方米；

    2、屏體控制系統；

    3、設備管理系統；

    4、信號源——包括高清播放機、電視機頂盒以及網絡信號幾部分組成；

    5、系統控制軟件。

    屏體尺寸設計：

    根據貴單位的要求設計面積為216平方米（24米*9米）的P15直插式LED全彩顯示屏，根據我們多年從事LED的工程設計及安裝經驗，并結合公司光學、視覺效果等專家的專業分析：天譽創高突破LED行業的技術難關，以獨特大模塊設計箱體，使屏體的平整度得到行業界的一致稱贊，天譽創高的戶外箱體尺寸為480mm長×480mm高×110mm厚設計，取用像素間距為15mm的顯示屏，使屏幕分辨率更大，顯示更清晰。每個箱體分辨率達到32×32。

    橫向箱體列數：12.8m÷0.48m≈26(列)；

    豎向箱體行數: 7m÷0.48m≈15（行）。

    該LED顯示屏的實際長度24米，高9米，面積為24*9=216平方米。

    此屏的實際分辨率為：832×480。

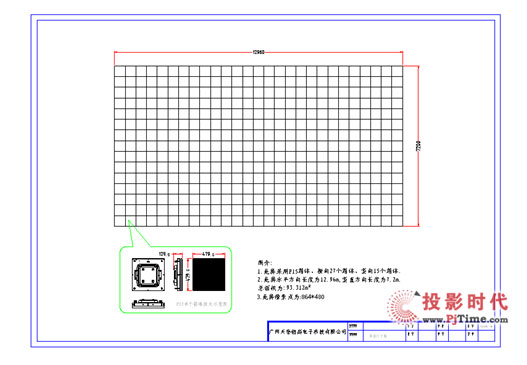

    LED顯示屏體尺寸圖

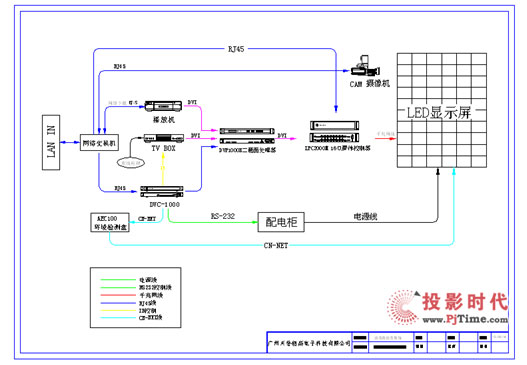

    系統連接圖
