2009年北展開幕式使用音響簡介

    2009年北京音響展已圓滿結束，在本屆展會中開幕式的擴聲系統是展會的亮點之一。 深圳寶業恒公司首創使用了兩輛移動數字音頻控制車對本屆展會開幕式進行音響保障，所有開幕式的音頻擴聲控制均在車中完成。音頻擴聲系統采用C-MARK  AUDIONET網絡音頻矩陣為核心，其控制網絡化、傳輸處理數字化、系統智能化的擴聲特點給參觀者留下了深刻的印象�，F(xiàn)將該擴聲系統做以簡要的說明。

    1.C-MARK  AUDIONET網絡音頻矩陣簡介

    C-MARK  AUDIONET網絡音頻矩陣它采用國際音頻設備制造公司公認的CobraNet標準網絡音頻技術，完全依從IEEE802.3×EtherNet標準規定，是一種全新的數字化網絡音頻信號傳輸手段，音頻的數據流和控制信號可以通過雙絞線以快速以太網100BASE—T標準格式的方式入網，每條網線可傳輸64路48KHz/24bit優于CD標準音質的數字音頻流，即經濟、實用、簡捷，又可利用廉價的CAT5 100Mbps雙絞線，傳輸多路高質量的音頻信號。一般情況下的傳輸距離為100米；采用光纖傳輸接口，其最大傳輸距離可以達到60公里，沒有任何衰減，徹底杜絕了普通擴聲系統遠距離傳輸信號衰減過大，線路鋪設復雜，電磁干擾大的難題，能滿足大型音頻擴聲系統的各種要求。采用以C-MARK  AUDIONET網絡音頻矩陣為核心的擴聲系統，可以大大簡化系統的配置，擴大控制范圍及功能，節省系統的安裝時間，并提高系統的穩定性和可靠性。

    2.開幕式擴聲系統設計思路

    此工程為戶外擴聲工程，整個系統要克服音頻信號遠距離傳輸信噪比低，電源電壓波動范圍大，燈光系統對音響系統干擾大，系統的集中控制與管理，以及備份傳輸系統、系統防雨等難題。根據實際情況，結合舉辦方的要求，經多次設計和論證我們選用C-MARK  AUDIONET網絡音頻矩陣與LND32大型線陣音箱相結合的方式。它由雙12寸低音加75TI高音組成，采用釹鐵硼喇叭，重量輕，功率大，采用插針式吊裝結構，既牢固又吊裝便捷，專利設計的線性高音，構成平行波，杜絕了在中高頻位置的聲干涉現象。

    我們使用此套系統設備有著豐富的設計經驗和成功范例。有著多項專利技術為后盾，更有世界著名聲學軟件設計公司德國SDA為C-MARK LND32支持的EASE Focus聲學設計軟件作現場效果模擬，可指導安裝現場音箱的吊裝、音箱之間的角度調整、音箱之間的增益調整等，最大限度的保證了系統方案的合理性與優化性。不僅實現了整個系統運行穩定、技術先進、網絡化的控制與管理的目標，更論證了數字音頻網絡系統必將取代傳統模擬音頻系統的趨勢。

    3.設備的選用

    ⑴使用了c-mark網絡音頻設備DRC0412A 4進12出網絡音頻傳輸器1臺,DRB-8A 網絡音頻處理器1臺，DRE-16網絡音頻接口1臺，CB2046調音臺1臺，C-783T無線話筒3只，MK75T鵝頸式話筒1只,LND32大型線陣音箱，BT36低音炮，F(xiàn)T04返聽音箱，T系列數字功放等。

    ⑵使用了pal網絡音頻設備TMO2800A 16進網絡音頻傳輸器1臺,TMO0426A  4進12出網絡音頻傳輸器1臺,TMR-240網絡音頻處理器1臺，TME-160網絡音頻接口1臺，M12.2調音臺1臺，LC348鵝頸式話筒1只，Q系列數字功放等。

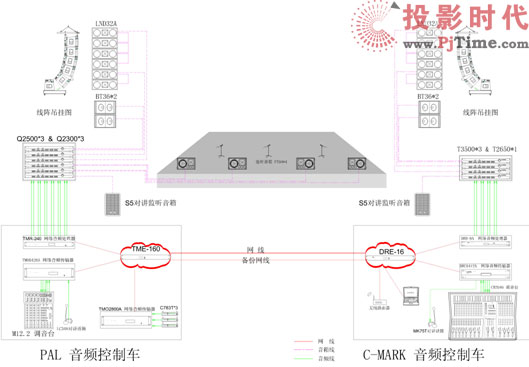

    具體連接方式如下圖所示。

    設備連接圖

    ⑶兩輛音頻控制車之間相距40多米，如果使用傳統的連接方法需要使用大量的音頻電纜，由于現場人員多、情況復雜這會給擴聲系統帶來不穩定的因素而且增加了安裝與調試時間，并使系統的抗干擾能力明顯下降，帶來傳輸特性的劣化。特別是與展會的燈光系統混合布置時，更易出現明顯可聞干擾噪聲。AUDIONET網絡音頻矩陣系統的使用完美解決了此類問題。兩輛移動控制車之間通過一根網線進行連接，即可滿足使用要求。主席位無線話筒首先連接到16進傳輸器轉換為數字信號后，再通過網絡分別送給主擴聲和返聽處理系統。使主擴聲系統與返送系統完全獨立，各自由不同的調音臺進行混音處理，混音后的信號再送給各自的處理系統輸出。這樣使主控調音臺與監控調音臺各司其職完美的保障了本次開幕式。系統信號路由方式如下圖所示

    RS1200軟件設備連接圖

    4.設備的安裝與調試

    所有擴聲設備的合理安裝是取得良好擴聲效果的基本保證，而LND32線陣音箱是整個安裝過程中的重點。即要聲音層次清晰，清亮樂耳，低頻豐滿又有彈性又要保證聲壓覆蓋均勻，無聲反饋和聲干涉現象發生。我們使用EASE Focus聲學設計軟件作現場效果模擬，完美再顯了最終聲場效果，及時的發現系統的弱點與不足，并在AUDIONET網絡音頻矩陣上做了相應的調整，規避了可能出現的一些問題，EASE Focus聲學設計軟件界面如下圖所示。

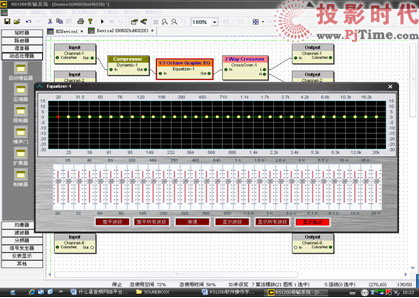

    在音頻處理上C-MARK AUDIONET網絡音頻矩陣包含有各種不同種類的信號混音器、路由器、電平顯示表、參量均衡器和圖示均衡器、2 分頻至多分頻的分頻器、延時器、壓縮限幅器、擴展器、噪聲門、信號發生器等100余種音頻信號處理模塊，也就是說網絡音頻矩陣可以代替百余種音頻處理器。讓我們想象一下，如果你要將十幾乃至幾十個模擬音頻周遍處理設備連接到系統當中，光是它的輸入與輸出就能把你弄的頭暈眼花，不知道南北，何況還要再去連接調試，而AUDIONET網絡音頻矩陣的出現，使你只需要將控制電腦接入網絡音頻系統中，便可以輕松而簡單的實現所有你想要的功能。音頻處理界面如下圖所示

    31段均衡器調整界面

    我們可以看到，它和普通模擬設備的均衡器幾乎完全一樣，頻率推桿也都非常形象逼真。網絡音頻矩陣里，所有的設備都是以這種形式出現的，這樣的界面生動而形象的把每個設備展現在操作者面前，并且非常便于操作。

    5.無線網絡控制系統

    音頻網絡平臺具有的強大的功能之一，就是可實現無線網絡控制功能。網絡連接如下圖所示。

    由上圖可知使用無線網絡極大的方便了使用者對整個音響系統的搭建與控制，增強了系統的靈活性與方便性。使操控人員在一定范圍內擺脫了地域的限制，讓我們想象一下在工程調試中當你拿著筆記本電腦在任意角落進行聲場調試時，那將是一件非常遐意的事情。

    通過本案例我們可看到隨著國內經濟的發展，人們在生活、工作中對音響系統的要求也越來越高，而在現場擴聲這個重要的場合也就對音響系統提出了更高的要求。如何能做到系統連接家電化，控制智能化，傳輸、監控、維護網絡化等問題就擺在了我們每一個音響工作者的面前。C-MARK  AUDIONET網絡音頻矩陣的推出較好的解決了以上的問題。它是一種將音頻接口和控制軟件以及通信協議集成為一體化的專業音響設備，是集矩陣切換、音頻傳輸、綜合音頻處理、遠程控制、多功能于一體的應用平臺，它由多種不同的傳輸功能模塊(DRC設備)和音頻處理模塊（DRB設備），及操作軟件（RS1200）組成，用戶可以根據系統的要求靈活選擇。它將數字處理器和計算機網絡平臺進行了最合理與優化的組合。將音響系統設計、應用和調試集于一身來完成，使得音響工程設計師在進行音響系統的設計、安裝、調試時，充分享受了計算機網絡帶來的高效與便利。
