大連周水子機場監控指揮中心

    邊防安檢系統一直是大屏幕顯示產品最主要的用武之地之一。遍布大江南北以及內陸口岸的安檢機關為大屏幕顯示產品提供了龐大的用戶群。不過安檢系統由于涉及到眾多涉外事宜，對顯示產品的性能、穩定性要求均很高。只有同時符合性能和成本兩方面要求的產品才能在邊防安檢領域一展身手。

    大連視佳科技有限公司的背投硬幕和圖像處理器系統成功被應用在大連周水子機場邊防檢查站指揮中心大屏幕系統。大連水子機場邊防檢查檢查站主要服務于大連周水子機場，其每年出入境的旅客達１１０多萬人次。該檢查站曾多次截獲偷渡、販毒等越境犯罪行為。該檢查站裝備大屏幕顯示系統主要是為了更好的完成邊防安檢、方便旅客通關以及打擊違法犯罪行為。

    系統構造說明：

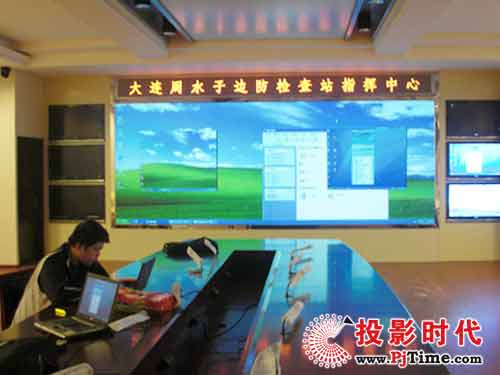

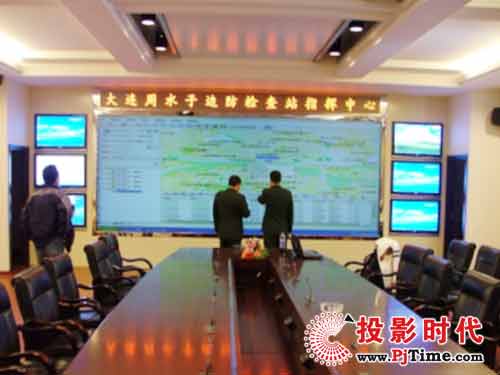

    大連周水子邊防檢查站指揮中心大屏幕由中間的主屏幕和邊緣的液晶副屏幕組成。其中，主屏幕采用邊緣融合背投影顯示技術。該屏幕顯示尺寸為2米×5米，顯示系統要求厚度1.3米。顯示器件采用大連視佳Maxvisiom背投融合硬幕（MV-5000C20）、兩臺松下PT-FD570投影機，以及ET-DLE050廣角投影鏡頭。

    1． 大屏幕MV-5000背投硬幕（幕長5米，高2米，厚1.5米）

    大連視佳Maxvisiom背投融合硬幕（MV-5000C20）能夠很好的與6000流明的松下PT-FD570投影機配合的背投屏幕。該款屏幕產品的結構厚度僅有2.1mm，這進一步增強了整個屏幕的光線投射率。但是也對屏幕的可視角度和機械強度提出了苛刻要求。該款屏幕采用進口高強度聚碳酸酯硬幕材料，在維持超薄結構的同時達到了理想的機械性能。同時，通過復合工藝涂布的微米級（直徑僅1～5μm）光散射粒子阻光層，能夠?qū)崿F(xiàn)更高的透射率和散射角，保證超薄屏幕的175度超大可視角度性能。

    2． 松下投影機型號：PT-FD570 ＋ ET-DLE050廣角鏡頭0.8：1

    大連周水子邊防檢查站指揮中心大屏幕系統采用的松下PT-FD570投影機擁有DLP投影技術技術，通過使用雙燈系統使亮度達到了6000流明，并進一步保障產品應用的穩定性。FD570具有主流XGA分辨率，借助于新開發的AC燈泡技術、高效反射器、合成鏡面、高對比度圖像使得即使在明亮照明環境下也能投射出出色的圖像。為了達到1.3米的工程厚度控制要求，該系統采用了T-DLE050（0.8：1）廣角投影鏡頭，進一步縮短投影光路，節約系統的空間占用。

    3． 反射系統

    采用最先進的真空前鍍膜反射鏡片，光反射率大于95％，非線性失真小于1％。

    反射鏡支撐和調整機構是本公司的專有技術專利，它具有8個自由度調節機構，并佩有經過培訓的工程技術人員才能調出很好的大屏幕。

    表面處理：反射鏡支架采用高性能的金屬合金構架，表面噴塑處理，保證安裝強度，降低重量。

    反射角度調節：前后、左右、上下、全方位微調；有效糾正和彌補投影影像邊緣的非線性。

    整體調節：可整體鏡面與水平位置的調節、降低對地面平整度的要求。

    反射性能：有效防止反射鏡變形，保證強度、穩定性。

    4． 無縫邊緣融合圖形處理器

    信號處理方面，大連周水子邊防檢查站指揮中心大屏幕采用了視佳MVC-910大屏幕圖像處理器以及挪威3D-perception硬件邊緣融合器。

    視佳MVC-910大屏幕處理器是專門為多屏拼接而開發的控制器，具有高性能、高實用性等優點。MVC-910大屏幕處理器能夠支持多達9路路視頻顯示輸出設備，每個顯示輸出的分辨率高達 1600×1200。為提高整個顯示系統的可控制性，配有一套綜合性控制軟件。適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。此外，挪威3D-perception硬件邊緣融合器系列產品也是邊緣融合產品領域的佼佼者，具有性能穩定、可靠性強的特點。

    5． 快捷中央控制系統

    6． VGA，AV矩陣切換系統

    7． 遠程會議系統

    8． 燈光音響控制系統

    邊防檢查等領域是國內大屏幕顯示產品的主要應用市場。也是實時控制與監控系統兩大大屏幕顯示市場的代表性應用。大連視佳背投屏幕和圖像處理器在大連周水子邊防檢查站指揮中心大屏幕系統的成功應用比將為視佳產品進一步打入高端監控領域打下堅實基礎。
