一個完整的大屏幕拼接墻系統由多個單元體共同拼湊而成,使用多個顯示設備共同顯示一個整屏的圖像,主要由拼接顯示模塊、多屏處理器、信號切換與分配、控制系統等部分組成。其中,信號分配部分由分配器組成,其主要保證本機顯示器和投影機的顯示圖像相同。
驅動能力超強
優特普 UTP502VE(產品通過CE和FCC認證)是一款具有超強驅動能力的VGA分配器,用戶使用時先將電腦主機的VGA信號通過一根標配的高質量VGA線引接到UTP502VE的INPUT上,UTP502V上有兩個VGA輸出口,其中一個可以接到本地顯示器上,另一路接到遠端150米的顯示設備上,通過調節UTP502VE上的亮度和對比度,就可以把遠端顯示設備的圖像清晰度調整到與本地一樣的效果。通過調整后,遠端顯示設備的圖像質量會有質的提高,UTP502VE可以最大程度的消除脫尾和重影現象,還你一個清晰的圖像畫面。
UTP502VE采用350M帶寬高性能預加重驅動芯片組,傳輸150米后,圖像質量最低可以到1600×1200◎60HZ,完全可以滿足目前我國各種重點工程對高品質圖像質量的要求。UTP502VE執行IEC61000-4-4:1995防護標準,確保產品的穩定性。該產屬工業級產品,環境適應能力很強,可以在全國重點工程上使用。
DVI-S4分配器是CREATOR 公司推出的一款一分四的DVI分配器,在具有DVI產品固有優勢的同時,還有效的降低了系統的成本,增強了系列的穩定性。如:在多媒體應用系統中,往往需要四個數字顯示終端顯示同一DVI信號源的畫面。在DVI1.0標準下,其最高的信號傳輸速率高達1650M Hz,有效應用距離為5米。如果為每一顯示終端配置一個DVI信號源,這樣既增加了系統成本,又大大降低了系統的可靠性。DVI-S4切換放大器產品專為解決這類工程問題而設計的。該設備支持一路DVI信號輸入,四路DVI信號輸出。本設備與DVI 4X1配合使用,還可以實現DVI 4X4的切換分配器。
產品特性:
1.支持最高分辨率高達1600×1200@60Hz;
2.支持1路DVI-D母端子輸入;
3.支持4路DVI-D母端子輸出;
4.輸出傳輸距離最大可達7米應用范圍;
5.支持輸入,輸出信號指示;
6.輸入支持Windows即插即用
(CHD-104/108)
CHD型HDMI分配器可實現同時反1路HDTV視頻源(機頂盒、DVD播放器,其它帶HDTV設備及電腦圖像卡)分配到四個(CHD-104)或八個(CHD-108)不同的HDTV顯示設備上。HDMI通道均支持HDMI/HDCP協議,可應用在家庭影院,數字影院,多媒體教學,公共或商業信息顯示等場合。
產品特點:
支持分辨率:1600*1200(60HZ)HDTV;480i,480p,720p,1080i,1080p;
兼容HDMI,2和DVI1.0
自動檢測視頻源的類型和顯示器的類型
全部數據通道支持HDMI/HDCP協議
支持寬博HDMI/DVI遠距離光傳輸產品
兆科SD-2H HDMI信號分配器可以用于傳輸高質量、無損耗的數字音視頻信號到高清電視, 最高帶寬達到1.65Gbps。其輸入輸出端均為HDMI接口?蓪⒁宦份斎胄盘柗峙錇閮陕罚赃B接兩個輸出設備,并保證各路輸出信號不失真,不衰減。 SD-2H分配器可以使機頂盒、DVD放機、D-VHS放像機和其他的HDTV設備通過一個HDMI輸出同2個或者更多的HDTV顯示器連接。它是一個靈活的集線器,適用于多種顯示器。
同時連接2個HDMI顯示器到1路視頻信號可同時顯示支持720i,720p,1080i,1080p分辨率支持高清分辨率視頻—高達1080p的優質的HDTV分辨率可輕松獲得完全支持HDMI1.2支持HDCP安裝快捷、操作簡單
輸入接口 ·HDMI輸出接口 ·HDMI分配容量 ·1路輸入,2路輸出電源 ·AC 85~265V體積 ·180×120×50mm重量 ·1.3kg
智勇高清HDMI分配器 ZY-HDMI-1*4
智勇電子的高清電視分配放大器可以幫助高清電視的展示提供完美的解決方案,利用HDMI分配放大器可以實現一個數字信號源對四個高清電視的輸出,以達到最佳的展示比對的效果,如果把多個分配器連接起來則可以組成一個更大的分配放大器,HDMI分配放大器的信號放大能力也不容質疑,您只需要采用普通的HDMI的線纜就可以將信號延長到30M(輸入加輸出),滿足超大型的同步展示的需要,HDMI分配器輸出的是真正的1080P的信號,需要展示完美的高清影音。
HDMI放大分配器多應用在高清電視零售展銷處,高清電視,機頂盒, DVD 等投影設備的工廠,數據監控中心,大型會議展示中心,學校及各個公司。
產品特點:
1、具有信號緩沖,放大功能
2、安裝快捷,操作簡單
3、支持視頻放大信號帶寬高達:1.65Gpbs/165MHz
4、可通過串接多個分配器的方法實現遠距離傳輸
5、HDMI ?兼容 HDMI 1.2a
6、支持 HDCP 設備
7、通過FCC CE 認證支持高清視頻,優質清晰畫面

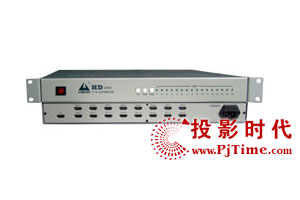

在國內,利國在系統控制、切換及信號處理方面一直走在前沿,在HDMI分配器的研發上,北京利國電子推出一款HDMI(High-Definition Multimedia Interface)系列新品一進十六出HDMI信號分配器HD-1*16,該產品可無損的傳輸高清數字視頻信號與數字音頻信號。
HD-1*16分配器提供1路HDMI信號輸入,16路信號輸出,利用HDMI信號兼容DVI信號的特點,也可以通過此設備無損的傳輸DVI信號。支持即插即用,具有檢測有無HDMI信號輸入與輸出端有無顯示設備的功能。并能夠重新配置E-EDID數據。安裝方便,操作簡易。
產品特性:- 支持DVI1.0;
- 支持即插即用;
- 支持HDMI1.1;
- 支持HDMI的視頻信號;
- 支持HDMI的數字音頻;
- 檢測有無HDMI信號輸入;
- 可重新配置E-EDID數據;
- 檢測輸出端有無顯示設備;
- 輸入輸出可以使用HDMI或DVI到HDMI電纜;
- 支持480p、576p、720p, 1080i、和1080p分辨率。
產品參數:
- 輸入路數: 1
- 輸出路數: 16
- 接口形式: HDMI接口
- 時鐘頻率: 24MHz ~ 165MHz
- 輸入信號標準 滿足HDMI1.1、HDCP1.1標準
- 輸出信號標準: 與選擇的輸入口一致
- 最高分辨率: 1600×1200×60Hz
- 供電電源: 180~250V 50Hz 25W
- 外形尺寸: 1U標準:長484×寬280×高44(mm)
