大型體育館數字模擬混合公共廣播設計

系統設計思想及選型原則

一、

    （一）、設計思想

    嚴格按照中華人民共和國公安部火災自動報警系統設計規范（摘錄）（GB50116-98）作為設計依據，結合貴方的需求，用最佳設計方案體現最高的性能價格比，使系統的功能和指標達到國內同類型系統的先進行列，是我們的總體設計思想。具體體現在以下幾個方面：

    (a)先進性和可擴展性：

    現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。但由于現代科學技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護了甲方的投資，而且具有較高的綜合性能價格比。本設計對此均作了充分考慮，預埋了必要的管線，預留了各種接口，極便于系統的擴展和升級。

    (b)科學性和規范性：

    公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。最后提交正規的測試驗收報告及全套施工圖紙和技術資料供甲方存檔。特別作為政府撥款項目，必須確保整個工程經得起各方面的和較長時間的嚴格考驗。

 執行的主要規范內容包括：

    GBJ-89《民用建筑電纜電視系統工程技術規范》

    GJ/T16-92《民用建筑電器設計規范》

    GB50168-92《電氣裝置安裝工程電纜線路施工驗收規范》

    GB50254-96《電氣裝置安裝工程底低壓電器施工驗收規范》

    JGJ/T16-92《民用建設電氣設計規范》

    (c)安全性和可靠性：

    公共廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，因此系統設計必須安全、可靠，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必滿足可靠性的要求。特別重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生產廠家或代理商的授權證書，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。（容后付上授權證書）這一點是國際國內工程招標項目重點考核的關鍵條件之一。

    (D)音質優化：

    以音質為設計的核心。要達到這一目標設備的選用為首要條件，我們在這里所選用都是高保正產品，并配合先進合理的系統設計保證了音質的優化。

    本設計是根據甲方的要求，綜合吸取當前國內消防系統的先進技術，設計成一間設備先進、格調高雅、音質優美、功能齊全的現代化公共/消防廣播系統。所配置的主要設備均選用名牌產品以確保高超的性能指標，而輔助設備則選用進口或國產可靠品牌以適當降低造價。運用我們從事系統工程設計和施工多年的理論和實踐經驗，精心搭配組合，確保性能優異，質量可靠。

選型原則

    （二）、

    1、系統設計的科學性、準確性和先進性：

    對公共廣播系統設計時，保證這些場地的聲學技術指標達到招標文件中規定的要求，使各個場地的音響系統設計具有科學性、準確性和先進性。

    2、滿足功能要求的系統性和實用性：

    在公共廣播系統設備配置中，我們保證系統應具備完成工程所要求功能的能力和水準，符合工程實際需要和國內有關規范的要求，實現容易，操作方便。

    公共廣播系統選用的設備均為國外國內知名廠家的先進產品，設備的指標滿足要求，并且具有一致性和互換性，使系統具有良好的靈活性、兼容性、擴展性和可移植性。

    3、設備的可靠性和服務保障：

    我們設計公共廣播系統中主要設備均為著名品牌的產品，OBT-PA專業產品具有極高的可靠性和出色的性能表現已在國內各地成功應用并獲很高的贊譽；同時OBT-PA專業產品在全國承諾所有用戶享有1年的免費保用，并在國內各地建立有完善的技術服務網絡，為客戶提供及時有效的服務。

    4、系統配置的經濟性：

    我們始終遵循公共廣播系統選用設備的性能和價格之比達到最佳的原則，保證公共廣播系統配置具有很高的經濟性和實用性。

生產廠家簡介

   （三）：[/NextPage]

    深圳市歐博科技有限公司是一家集研發、生產、銷售于一體的高科技實業型廠家�？偛吭O(shè)在中國南方經濟與技術的前沿------深圳。公司自1999年成立起，秉承不斷創新及為客戶創造價值為經營理念，在公共廣播系統設備的研制、生產與銷售過程中取得了長足的發展，在公共廣播行業內創建并樹立了良好的形象品牌-------ＯＢＴ。公司在九十年代集結了一批優秀的國內外音響工程專家，采用當今國際、國內上先進和成熟的計算軟硬件技術，使產品能夠最大限度地適應今后技術發展變化和業務發展變化需要。產品從設計、選件、生產與品檢四個環節采用嚴格的ISO9001質量控制體系。OBT-PA系列公共廣播系統被廣泛應用于公園、廣場、智能小區、智能建筑、酒店、工廠、學校、銀行等場所，深受用戶信賴。

    現公司開發的OBT-PAIP數字化公共廣播，計算機網絡技術。支持TCP/IP協議。該協議可以靈活支持主從和對等結構的以太網絡，并且易于同其他標準的智能設備進行現場IP地址互操作。用于構建本方案的不同分控中心的中央控制，并且易于擴展，將來用于體育場館內部和展覽中心內部公共廣播系統的擴展。

    分控中心采用中央控制數碼錄音控制器均可以實現對公共廣播系統的系統控制，功能全面，控制面廣，可實現復雜、廣域的公共廣播系統；節目定時器和數碼錄音控制器在中小尺度、控制復雜程度中等的公共廣播系統中也可以出色地完成中央控制的功能。提供給用戶最大的系統可伸縮性。

    設備的主處理器統一采用我國先進的微處理器；對于不同的設備根據其功能的復雜選擇不同程序容量的CPU。

    控制器軟件采用KeilC51編制，保證了程序的模塊化和結構化。所有設備的控制器軟件采用統一的軟件結構，應功能不同編制不同的相應功能模塊，易于進行產品的測試和維護升級。

    我們在公司以顧客至上、質量為本、服務第一、廣泛合作、開拓進取為導向。在新科技飛速發展的今天，我們將提供更新、更好的科技產品并服務于用戶。我們相信OBT-PA公共廣播產品一定是您最佳的選擇。

公共廣播系統概述

    二、公共廣播系統說明

    （一）、公共廣播系統概述

    公共廣播系統屬于擴聲音響系統中的一個分支，而擴聲音響系統又稱專業音響系統涉及電聲、建聲和樂聲三種學科的邊緣科學。所以公共廣播系統最終效果涉及合理、正確的電聲系統設計和調試，良好的聲音傳播環境（建聲條件）和精確的現場調音三者最佳的結合，三者相輔相成缺一不可。

    公共廣播作為一個系統問題，在系統設計中必須綜合考慮上述問題。在選擇性能良的電聲設備基礎上，通過周密的系統設計，仔細的系統調試和良好的建聲條件上，達致電聲悅耳、自然的音響效果。

    廣義的廣播系統包含擴聲系統和放聲系統兩大類：

    1、擴聲系統：揚聲器與話筒處于同一聲場內，存在聲反饋和房間共振引起的嘯叫，失真和振蕩現象。要保證系統穩定和正常運行，最高可用的系統增益比發生聲反饋自激的臨界增益低6dB。

    2、放聲系統：系統中只有磁帶機，光盤機等聲源，沒有話筒，不存在聲反饋可能，聲反饋系數為0，是廣播系統一個特例。

   公共廣播系統按用途可分為以下幾類：

    1）室外廣播系統

    室外廣播系統主要用于體育場、車站、公園、藝術廣場、音樂噴泉等。它的特點是服務區域面積大，空間寬廣。背景噪聲大；聲音傳播以直達聲為主；要求的聲壓級高，如果周圍有高樓大廈等反射物體，揚聲器布局又不盡合理，聲波經多次反射而形成超過50ms以上的延遲，會引起雙重聲或多重聲，嚴重時會出現回聲等問題，影響聲音的清晰度和聲像定位。室外系統的音響效果還受氣候條件、風向和環境干擾等影響。

    2）室內廣播系統

    室內廣播系統是應用最廣泛的系統，包括各類影劇院、體育場、歌舞廳等。它的專業性很強，既能非語言擴聲、又能供各類文藝演出使用，對音質的要求很高，系統設計不僅要考慮電聲技術問題，還要涉及建筑聲學問題。房間的體形等因素對音質有較大影響。

    3）公共廣播系統

    公共廣播系統為賓館、商廈、港口、機場、地鐵、學校提供背景音樂和廣播節目。近幾年來，公共廣播系統還兼做緊急廣播，可與消防報警系統聯動。公共廣播系統的控制功能較多。如選區廣播與全呼廣播功能、強制功換功能和優先廣播權功能等。揚聲器負載多而分散、傳輸線路長。為減少傳輸線路損耗，一般都采用70V或100V定電壓高阻抗輸送。聲壓要求不高，音質以中音和中高音為主。

    4)會議系統

    隨著國內、國際交流的增多，近年來電話會議，電視會議和數字化會議系統（DCN）發展很快。會議系統廣泛用于會議中心、賓館、集團和政府機關。會議系統包括會議討論系統、表決系統、同聲傳譯系統和電視會議系統。要求音、視頻（圖像）系統同步，全部采用電腦控制和儲存會議資料。

廣播系統的特點

    （二）、

    公共廣播、背景音樂主要用于掩蓋噪聲并創造一種輕松和諧的聽覺氣氛，由于揚聲器均勻分布，無明顯生源方向性，且音量適宜，不影響人們正常交談，是優化環境的重要手段之一。公共廣播、背景音樂通常由磁帶機、鐳射機、調諧器等音源提供，并經放大輸送到廣播區域揚聲器，實現音樂播放。公共廣播、背景音樂為單聲道音樂，使人們不易感覺音源位置。其功能要求以不影響人們相近人群交談為原則。

    控制中心分別設置背景節目源，對各自管轄樓層區域播放公共廣播、背景音樂。

    公共廣播、背景音樂設置在廣場、公共通道、各不同展廳、室外等場所播放。

   會展區的廣播分控中心在C消防監控中心內，分控制中心內的若干卡座、鐳射CD等不同節目源同時向各區播放，各娛樂區選擇自己相適合的音樂且互不干擾。

    在各功能用房、各展廳、會議廳、娛樂廳等場所設置音量調節器。

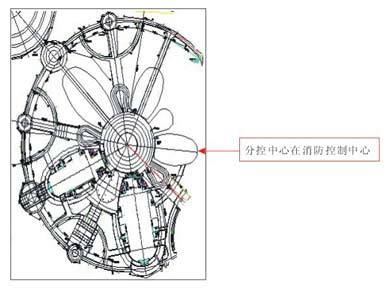

    C消防中心控制的區域為：

公共廣播－－消防中心控制的區域

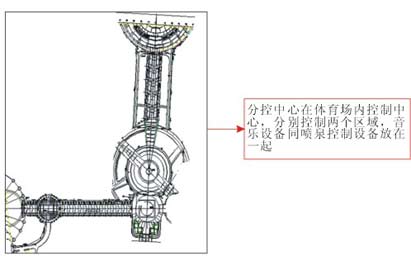

    音樂噴泉區為：

音樂噴泉區

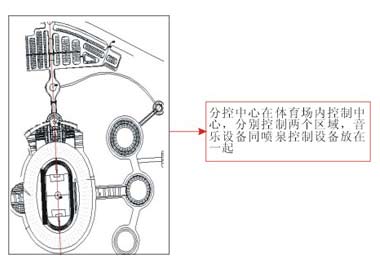

    體育場分區為：

體育場分區

公共廣播設備的組成

    （三）、

    1、分控中心音頻信號源包括：鐳射機、卡座、FM調諧器、錄音芯片、分區呼叫話筒。

    各系統的音源（卡座、CD等）、話筒、擴音設備、廣播區域選擇器，主機，功率放大器分別放置在各自的控制中心。也可以放置在統一的總控制中心。

    2、各分控中心可以對各自廣播分區可以根據自己需要播放不同效果的背景音樂，以滿足功能需要。

    3、分控中心設置分區呼叫話筒，可以對自己的每一展區進行廣播，并可設置不同輸入信號的優先等級，滿足各自廣播需求。同時呼叫站具有預錄信息和提示音監聽功能。

    4、公共區域的背景音樂與消防廣播共用一套揚聲器，平時播放背景音樂及業務廣播，火災時播放消防廣播。

    5、系統設備之間的連接采用冗余總線結構。在某處電纜出現出現故障時仍能正常工作，并指示該出錯位置。

    6、系統廣播分區與建筑防火分區一致，各分控中心主機廣播功放容量應滿足最大同時開通所有揚聲器容量（即整幢建筑同時消防廣播）。

    7、各區域可以根據環境噪音狀況作獨立聲音響度和頻率的調整。在緊急廣播時達到最大功率輸出。

    8、緊急廣播配置備用功放。并能夠完成火災自動報警聯動切換控制。完成n-1、n、n+1消防聯動方式。

    9、各分控中心呼叫站均可以對自己管轄區域進行進行消防廣播，如有要求可以對其他區域進行消防廣播。

    10、中心提供多語言內置自動語音廣播。CD級音質，可以實現兩段以上預錄信息同時播放，至少20分鐘以上信息預錄容量。

    11、各系統主機具有自檢功能，同時監聽揚聲器工作狀態。

    12、各分控中心檢測主機提供放大器自動監測功能。

    13、功率放大器配置熱備份功放當某臺功放故障時可以自動切換。

    14、具有RS232接口，可通過外接PC及管理軟件對系統進行監視，并記錄系統各組成單元的運行狀態。

    15、該主機具有全數字結構，具有以太網接口，可以通過以太網，INTERNETD等實現系統的遠程管理，診斷等功能。

    16、系統實施后達到如下功能及效果：

    語音清晰、自然、音質良好。多種方式信號輸入、單通道輸出，高可靠性。提供符合中國有關消防廣播規定的消防廣播功能提供多語種自動廣播系統將提供系統、功率放大器監聽、監察設備，監察功率放大器揚聲器線路的工作狀態，并提供熱備用功放。具有RS232接口，乙太網遠程監視接口。

廣播揚聲器的選用和配置

  (四)、

    揚聲器分布原則：

    1）背景音樂系統是以聽音樂的人意識不到生源的位置為最佳，應具有柔和、清晰的音質作為設計目標。

    室內外聲壓級均勻，平均聲壓級＝噪聲等級＋（3－5）dB。

    頻帶在100－12000Hz，重放特性比較平直。

    2）緊急廣播：緊急廣播系統是以聽音的人在任何地方都能夠聽到清晰、準確的聲音作為設計目的

    室內聲壓級均勻，平均聲壓級＝88－94dB

    頻帶在100－6000Hz，重放特性比較平直。

    根據前面所述噪聲級可以確定本設計的平均聲壓級：

    背景音樂聲壓級＝60－70dB

    緊急廣播聲壓級＝88－94dB

    音樂噴泉廣場：

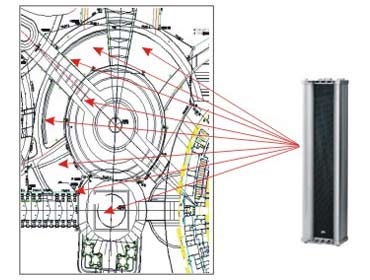

    噴泉的圓形廣場主要利用高干燈位置，在燈桿上安裝音柱，面向噴泉音樂廣場。

    安裝部位：

音樂噴泉廣場

    音柱到達中心點的距離大約：60米。有效范圍為：10-40米以內，該音響隨噴泉互動。改善噴泉的周圍的歡樂、動感的氣氛。

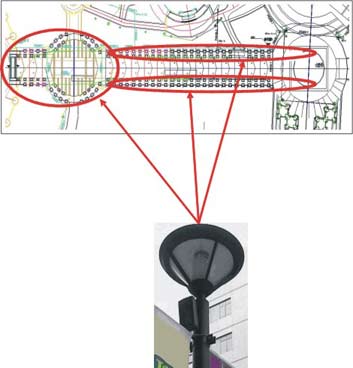

    進入噴泉的南北步行街揚聲器也采用小音箱安裝在燈桿上，安裝效果為：

音樂噴泉廣場安裝效果

    每個音箱的間隔距離為15-20米。

    花瓣形會展中心周圍的圓形街道兩旁主要采用各種造型的草坪音箱：

音樂噴泉廣場草坪音箱

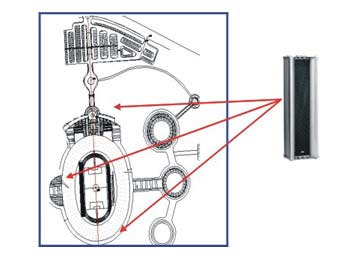

    體育場區：周邊小型廣場采用音柱，道路兩旁采用草坪音箱。

    停車場區：通常采用小型號角喇叭或燈柱，安裝在高桿登上。停車場區設獨立的廣播分區。分控在體育場館的控制室內。

 揚聲器系統設計綜合配置表

    會展區草坪音箱OBT-180x系列

    會展區掛壁音柱OBT-127

    噴泉廣場東西大道掛壁音柱OBT-127

    噴泉廣場南北大道掛壁音響OBT-127

    噴泉中心廣場掛壁音柱OBT-127

    花鐘廣場掛壁音柱OBT-127

    停車場區掛壁小號角OBT-312

    體育場北大道草坪音箱OBT-180x系列

    體育場北廣場掛壁音柱OBT-127

    體育場南廣場掛壁音柱OBT-127

    體育場東西廣場掛壁音柱OBT-127

會展中心智能公共廣播系統工程配單

    一、智能控制設備部分：

    1IP網絡廣播終端OBT-9920

    2CD/MP3播放器OBT-8610

    3調制解調器OBT-8710臺

    4數碼錄音節目控制器OBT-9300

    5十分區尋呼器OBT-8050

    6十分區矩陣器OBT-8011

    7十分區尋呼話筒OBT-8051

    8八進八出前置放大器OBT-8028

    9報警信號發生器OBT-8030

    10十六位電源時序器OBT-8080

    11報警矩陣OBT-8910

    二、功放設備部分：OBT-7200

    三、揚聲器部分：

    11草坪音箱OBT-1801A

    OBT-1802E

    OBT-1804A

    12掛壁音柱OBT-127

    四、專業機柜部分：

    14豪華專業機柜OBT-8642

體育館背景音樂/緊急廣播拓?fù)鋱D－會展中心分控中心（點擊圖片看大圖）

體育館分控中心智能公共廣播系統工程配單

    一、智能控制設備部分：

    1IP網絡廣播終端OBT-9920

    2CD/MP3播放器OBT-8610

    3調制解調器OBT-8710臺

    4數碼錄音節目控制器OBT-9300臺

    5十分區尋呼器OBT-8050

    6十分區矩陣器OBT-8011

    7十分區尋呼話筒OBT-8051

    8八進八出前置放大器OBT-8028

    9報警信號發生器OBT-8030

    10十六位電源時序器OBT-8080

    11報警矩陣OBT-8910

    二、功放設備部分：

    12純后級定壓功放OBT-7100

    三、揚聲器部分：

    13草坪音箱OBT-1801A

    OBT-1802E

    OBT-1804A

    14壁掛音柱OBT-127

    四、專業機柜部分：

    16豪華專業機柜OBT-8642

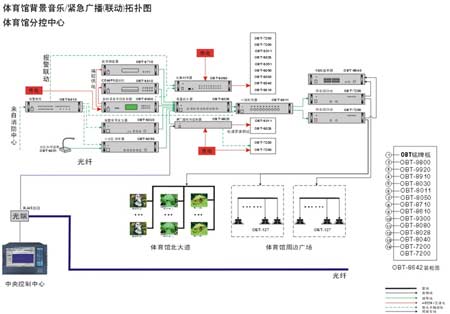

體育館背景音樂/緊急廣播拓?fù)鋱D－體育館分控中心（點擊圖片看大圖）

    注：系統按圖紙標識分成5個點，用5臺分區功放進行系統中揚聲器推動

音樂噴泉分控中心智能公共廣播系統工程配單

音樂噴泉分控中心

    智能公共廣播系統工程配單

    一、智能控制設備部分：

    1IP網絡終端OBT-9920

    2CD/MP3播放器OBT-8610

    3調制解調器OBT-8710

    4數碼錄音節目控制器OBT-9300

    5十分區尋呼器OBT-8052C

    7八進八出前置放大器OBT-8028

    8十六位電源時序器OBT-8080

    二、功放設備部分：

    9純后級定壓功放OBT-7100

    三、揚聲器部分：

    10壁掛音柱OBT-127

    11停車場高品質號角OBT-312

    四、專業機柜部分：

    12豪華專業機柜OBT-8642

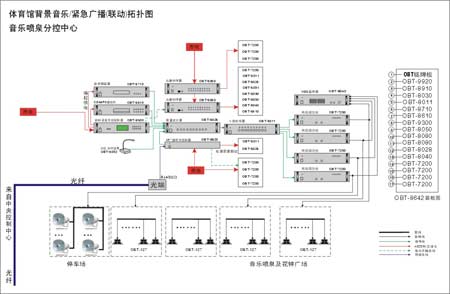

體育館背景音樂/緊急廣播拓?fù)鋱D－音樂噴泉分控中心（點擊圖片看大圖）

    注：花鐘廣場、停車場和音樂噴泉拼合成一個區，其中音樂噴泉分成七個點，花鐘廣場和停車場各一個點。
