中天信視聽LA線陣列音箱的獨特設計

       線陣列依托于線性聲源的突出優點，在專業擴聲系統中得到愈來愈多的應用。IBO歷經三年，與歐美多間試驗機構合作，開發出了CTR高頻平面波發生器，PPI中頻相位塞，Prediction Software聲場模擬軟件等多項專用技術，應用于LA系列。隨著LA系列在國內、國際市場的諸多應用，其精準的指向性控制，均勻的聲場覆蓋，以及突出體積/聲壓，均得到了業界的認可。該系列包含LA315/LA312/LA208/LA108等多個型號，適用于各種聲場的應用。

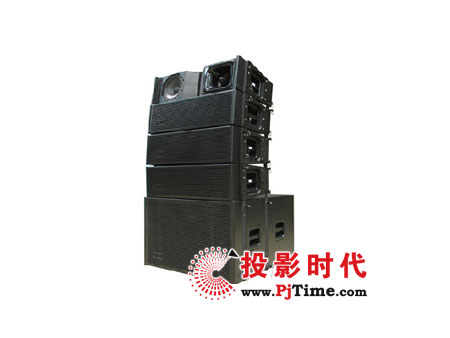

中天信視聽科技（深圳）有限公司攜LA線陣列

    IBO在線陣列系統高頻部分使用自己成熟的壓縮單元。解決壓縮單元間距離問題的方法是開發一個出口轉換器。考慮到號筒長度與失真成正比關系。首先不會使用拉長號筒的方式。

    經過半年多的實驗，最終確定使用多通道的方式，將出口等分為若干個通道入口，在三維空間中以最短的相等聲學路經分別到達長方形的出口。中天信視聽科技（深圳）有限公司將這項試驗成果命名為CTR(Compression transform ribbon)意為壓縮轉帶式。LA-315的低、中、高頻采用號筒負載（HORN LOADED）而且是軸向非對稱設計。

LA-208箱體的設計和特點：

根據線陣列的原則，上下相鄰音箱的單元之間的距離應盡量靠近，以達到其單元間的距離，不大于重放信號的波長，箱體一定要設計得扁平，高度比所用的低頻單元高不了多少。此外，為了使音箱與音箱之間的間隙最小，減少無效發聲區，箱體的側面前部為矩形（見側面圖a及正面圖a）后部反梯形，如側面為梯形（見側面圖b及下面圖b），倒相式箱體在相同低頻重放下限的情況下，箱體較小，箱體的高頻部份的設計是號筒式。

壓縮轉帶式（CTR）平面波產生器和號筒結合, 聲輻射阻抗進一步增加，轉變效率進一步提高。

適當?shù)奶柾查_口角和幾何形狀，可控制其指向性（見LA-208 俯視圖）箱體以15mm（9層）防水夾板制成，所有接口處以中國的傳統工藝榫接外加拉釘和黏合膠（見右下圖）保證牢固，很多國產和進口音箱都采用中纖板，取其成本低廉，但中纖板有一致命弱點。遇潮或見水立即軟化，完全失去機械強度，整個音箱變成紙造的一樣，我們寧可采用價格高昂的防水夾板，以保證無論室內，戶外，晴天或下雨，音箱的強度能有保證。

揚聲器單元的介紹及特點：

LA-208使用了兩個L8/50/08PS 8寸單元，這種單元是專門為LA-208而研究開發的，其特點為：

·支架用合金鑄造而成。

·紙盆材料是特別配制的,在紙漿內加入特殊配方的碳纖維，羊毛和玻璃纖維。

·紙盆輕而簿, 但十分堅硬。

·磁結構以y30的鍶鋇鐵氧體構成，取其磁通量較高。

·磁結構重達3.45千克，對一個毛重為3.07千克的單元來說，其磁體極為巨大。

·音圈的直徑是50mm，音圈用鋁扁平線，以線邊繞制（見下圖），音圈的骨架是KAPTON。兩個L8/50/08PS工作于50HZ500HZ頻段，但在500HZ1.4KHZ頻段，只有其中一個工作，以避免兩個同時工作時引起的梳狀濾波效應產生的旁瓣。

高頻是由一個H3/75/03Z高頻壓縮驅動器接在一個CTR-3A壓縮轉帶式平面波產生器，H3/75/03Z的特點是：

·3寸鈦振膜，折環為Mylar，音圈為鋁扁平線，線邊繞制（見下圖），音圈骨架為KAPTON。

·喉徑為1.40寸。

·相位插為同心圓式以適應較大的頻寬。

·磁體為y30高磁通量的鍶鋇鐵氧體重達6.05千克。

·CTR-3A由樹脂澆鑄而成，由有若干等聲學長度的通道，從壓縮驅動器來的聲信號通過這些通道到達CTR-3A的出口時相位相同，產生的是平面波，通過音箱上的號筒，構成一個完整的高頻單元。

分頻器的要求：

LA-208的中/低頻單元的靈敏度（96dB W/M）與高頻單元 （106.5dB W/M）比較，相差超過10dB，如果要設內置無源分頻器，整個音箱的靈敏度只能是96dB W/M，要犧牲掉高頻單元的10dB的靈敏度，很不合理，此外，任何無源分頻器都有損耗，實際上的音箱靈敏度要低于96dBW/M，無源分頻器也難于解決，由于中/低和高頻單元不在同一聲學中心，而存在的相位問題，因此LA-208不設內置無源分頻器而推薦使用外接有延時功能的電子分頻器，例如IBO的D24（2進4出）或D26（2進6出）。

應用場合：

LA-208的單個能產生的最大聲壓級達128.5dB(高頻)及122dB中/低頻，若干LA-208組成的線陣列，適宜用于各種室內場所例如劇院，體育館，中型流動演出及室外音樂會等。

關于中天信視聽科技（深圳）有限公司

    中天信視聽科技（深圳）有限公司通過整合單元、箱體、功放、數字處理器的制造技術，以系統化的理念，超越傳統專業揚聲器制造的局限，優化整個擴聲系統，從而實現聲音的真實還原�！跋到y(tǒng)的技術，真實的聲音”是我們所追求的目標。
