賽麗 DLP大屏幕拼接控制系統

SLDP 顯示單元

    賽麗電子專業從事投影顯示系統的設計、研發、生產、工程安裝及銷售，其設計、生產的DLP拼接大屏幕系統涵蓋了從拼接顯示單元、多屏網絡拼接處理器、C•BASE操控軟件、接口設備等所有的系統部件，特別是顯示單元內置的多畫面TriP®拼接處理器，具有三層物理圖像顯示層，并可實現PIP/POP的顯示方式，使您能輕松地以多種方式顯示計算機（RGB）和視頻圖像信號。

    eLan系列多屏網絡拼接控制器獨特的信號處理總線處理技術（獨立傳輸總線），使您能突破由于傳統拼接控制器傳輸帶寬限制而造成的計算機（RGB）信號顯示的數量限制和顯示延時的瓶頸，獨立信號傳輸總線的使用使得您可以通過網絡多屏控制器無限制的顯示RGB信號和視頻信號，徹底擺脫RGB和視頻信號顯示數量和顯示速度的困擾。

    C/S結構的C•BASE操控軟件讓您能在無需特別培訓的情況下輕松管理和操控賽麗DLP拼接大屏幕系統……

    賽麗的SLDP系列DLP投影單元采用的是最新的DDR 12° DMD 芯片， 分辨率可達1400×1050 ， 對比度為1400:1 ，而灰度等級則達到了12Bits ， 亮度高達 750/1800ANSI 流明 ( 120W/250W 典型值 ) 。

    系統可采用冷備份雙燈結構 (選項)，保障您無論在什么情況下均能放心地使用大屏。在雙燈備份光學引擎內部設置了感光元件，每隔 2 秒對燈泡的輸出光進行檢測，檢測燈泡的使用狀態，一旦檢測到正在工作的燈泡故障，系統立即點亮備用燈泡，同時對燈泡進進行切換，將備用燈泡快速切換到工位，系統從備用燈泡點亮到切換到工位的時間為 2~3 秒鐘，之后可以在大屏使用的情況下更換損壞的燈泡，更換時不影響光機的工作。

    系統具有內存設置，用于存儲系統的工作狀態，包括： CPU 工作狀況、燈泡工作狀況( 計時、壽命提示、雙燈切換記錄等 )、內置拼接處理器工作狀態等，所有的記錄狀態可以下載存儲到控制計算機中。

    SLDP DLP 顯示單元的光學引擎內置了最新獨創的 TriP ® 多層畫中畫拼接處理器(右圖 1 所示結構)，使得其具有 3 層的 RGB和視頻信號顯示圖像功能，在單個顯示單元上可以以畫中畫方式( PIP )同 時顯示三個信號窗口( 圖像透明度可調 )，高速的圖像處理芯片保證三層顯示畫面完全實時性， 同時 顯示的計算機信號窗口和視頻窗口可以在屏幕上任意移動、縮放和疊加，并且顯示圖像層可以互換層級，它 可以在不借用任何第三 方設備的情況下實現對視頻信號和 RGB 信號的畫中畫拼接顯示。 單屏顯示模式如圖所示 (內置拼接處理器顯示能力) 。

    SLDP 投影 單元 采用專利技術的非球面鏡光學鏡頭結構，提高了光的投射率，提高了亮度，徹底解決了太陽效應。

    投影光機的光學部分采用全密封設計，確保在長時間的使用過程中不會因?yàn)榄h(huán)境問題對關機光學部分造成任何的 污染 而造成投射亮度的降低。

    SLDP系列 DLP 投影單元具有自動儲存和記憶功能，可在更換部件后自動調整到更換前的狀態，無需人工調試。

    光學引擎的色輪采用便于拆卸更換的設計，其更換工作口位于光機上方，在不用搬動光學引擎的情況下可以使用簡單的工具直接在其工位快速更換色輪，為系統維護提供了極大的便利。

eLan 網絡多屏拼接控制器

 　 賽麗eLan 控制器的結構配置采用最新的 Intel 處理器和專用的 PCI 總線技術。模塊化結構設計，很方便以后的升級擴展。

 　 基于 Windows2000/XP 操作系統和最新的 CPU 處理器（根據當前市場發布的最新 CPU ），配置標準的網絡接口，支持 Windows 網絡和 Unix/Linux 網絡的連接，能同時顯示 Windows 網絡信息和 Unix/Linux 網絡信息，并能夠保證多路網絡計算機工作站的圖形窗口在大屏上同時顯示。

 　 多屏拼接控制器能夠同時輸入并顯示視頻信號、 RGB 信號和網絡計算機信號，所有信號都可以開窗顯示在任意位置、任意縮放、漫游。

 　 控制器提供 16 路視頻輸入接口（標準），支持全制式（ PAL 、 NTSC 、 SECAM ）實時視頻信號輸入，可實現全實時的視頻畫面顯示，高清晰的畫面顯示質量。

 　 多屏拼接控制器當前配置支持 2 路 RGB 信號輸入顯示（選項，可擴充），最高支持分辨率 1600×1200 ， RGB 信號可任意放大、縮小。

 　 系統提供 Windows 網絡工作站的屏幕顯示共享軟件，在任意工作站上安裝軟件的服務端后，可以實現工作站在大屏幕的共享顯示，并且通過網絡共享顯示，用大屏幕控制器的鼠標和鍵盤可以對工作站進行協同操作。

 　 控制器支持網絡分控和多用戶操作，用戶既可用單一的鼠標或鍵盤對投影機進行操作，通過軟件設置操作員也可以利用各自工作站的鼠標、鍵盤控制大屏幕系統，進行各項的遠程操作，實現交互式的遠程控制。

 　 網絡上的計算機圖形窗口可跨屏、拖拽、移動、縮放、在屏幕拼接處自動處理光標。

 　 具有 2 路網絡接口（ 2×10/100M ，標準配置），支持 TCP/IP 、 X11 、 X-Windows 等所有標準的網絡協議，可同時連接屬于不同網段的網絡，增強了系統可靠性。

　　系統具有多個 PCI 插槽，可以方便系統的擴充。用于插入網卡擴展網絡接口或插入專用圖像處理卡擴展 RGB 輸出通道數量。

　　備份電源系統（ 1 ＋ 1 電源模塊），可支持熱插拔、熱更換，以及高速硬盤系統（ 80G ），提高系統高可靠性。

　　配置冗余風扇，以保證系統工作在合適的溫度范圍內。

　　標準 19” 機箱，可置入標準機柜中。

eLan Plus 網絡多屏拼接控制器

    eLan Plus 系列網絡多屏拼接控制器采用模塊化、標準化的設計方式，系統具有良好的兼容性和可擴展性，積數年的開發經驗，在系統的穩定性、可靠性、易操作性和擴展性方面取得重大突破。在信號處理方法上，根據用戶對 RGB 信號和視頻信號顯示的實時性要求，開發了專用的、特殊的信號處理傳輸總線技術，使 RGB 信號和視頻信號的處理方式具有革命性的突破，完全不同于 PCI 捕捉卡技術，在 RGB 信號的處理上，無論是信號的實時性還是信號的處理能力上， eLan Plus 系列控制器具有絕對優勢。

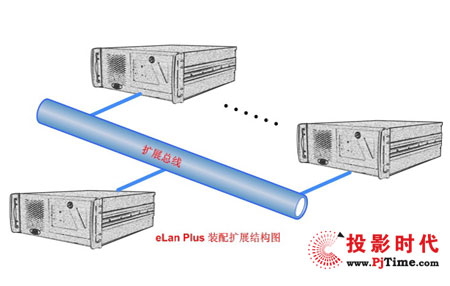

    eLan Plus 系列網絡多屏拼接控制器采用的是 PCI 擴展技術，控制器由一個 19” 主機箱加上多個副機箱構成，主機箱為系統控制部件，裝配 CPU 、硬盤、網絡連接設備等基本計算機設備，副機箱裝配大屏驅動顯卡、 RGB 輸入處理模塊、視頻處理模塊等，每個副機箱中的 PCI 插槽為 17 個，如果還需要擴展的話，在對原有系統不做任何的改動的情況下，增加副機箱可擴充出更多的空閑 PCI 插槽， eLan Plus 系列網絡多屏拼接控制器的裝配結構如圖 1 所示：

下面是不同的 RGB 信號處理技術的比較：

    PCI 捕捉卡技術（傳統控制器處理方式）

    PCI 捕捉卡技術主要應用于低端市場，其原理為在網絡控制器的 PCI 插槽插入 RGB 信號捕捉卡，將 RGB 信號捕捉后通過 PCI 總線實現 RGB 信號的顯示，該項技術適合于低端市場的簡單信號顯示，當被用于高端系統時，以下弊端就不得不被用戶高度重視：

    RGB 信號的延時 ：由于 RGB 信號的處理是通過捕捉，其處理過程為： RGB 畫面 → 采集 →A/D 轉換 → 壓縮 → 通過 PCI 總線傳輸 → 解壓 → 顯存顯示，受 PCI 總線帶寬限制和處理器能力限制，當同時顯示 2 路 RGB 信號時，圖像延遲為 1 ～ 2 秒；當同時顯示 4 路 RGB 信號時，圖像延遲大于 3 秒，嚴重影響用戶的使用效果，丟失大量重要信息畫面。

    超負荷的系統負載 ：由于 RGB 信號的處理通過 PCI 總線，所以大量占用了系統寶貴的資源（ CPU 資源、 PCI 帶寬資源），嚴重影響了系統的正常工作。當同時顯示 2 路 RGB 信號時，系統性能明顯下降，系統的速度大為降低，當顯示 4 路以上 RGB 信號時，系統將處于崩潰邊緣。

    RGB 顯示路數增加的限制 ：一方面，由于系統負載原因， RGB 信號無法任意增加；另一方面，由于 RGB 信號采用插卡方式捕捉，所以會占用有限的 PCI 插槽，每增加一塊 RGB 捕捉卡，會損失 4 路顯示通道，從物理上限制了系統 的擴展。

    eLan Plus 獨有的 RGB 信號處理總線技 術（ Express RGB ）

    RGB 信號的實時性： 采用獨立的處理通道和信號傳輸總線，不占用系統的任何資源 ――CPU 資源、系統 PCI 總線資源，信號處理過程完全利用獨立的硬件完成，其處理過程： RGB 信號 →A/D 轉換數字化 → 獨立信號總線傳輸 → 大屏顯卡顯存 → 顯示，所以所顯示的 RGB 信號能保證完全實時。

    RGB 信號的擴展性： 由于 RGB 信號的處理不占用系統的資源，因而不受系統資源的限制，同時采用可擴展總線和總線分布技術，使得控制器配置控制多少個顯示單元就能配置多少路 RGB 的輸入實時顯示，對 RGB 信號輸入數量沒有任何限制。

    每一顯示通道的多信號處理通道： 系統每個顯示通道配置了 1~4 路的 RGB 和視頻獨立處理通道，每個處理通道可以并行同時處理，因而在單屏上可以同時實時顯示 1~4 個獨立總線信號窗口（ Express RGB 信號窗口＋視頻窗口）。

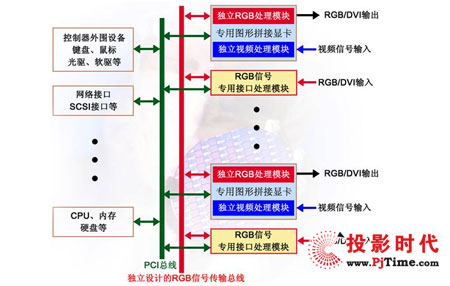

    eLan Plus 系列網絡多屏拼接控制器的信號處理模塊結構圖如下：

系統控制軟件

　　賽麗大屏幕系統控制軟件是由賽麗公司自主開發設計，基于網絡的多用戶實時操作軟件（ C/S 結構體系），軟件界面友好、操作靈活方便。顯示管理功能包括打開 / 關閉顯示窗口、移動顯示窗口、改變顯示窗口大小、切換顯示信號等，實現顯示預案的定義和管理，實現多種顯示模式的靈活調用，支持多點遠程控制，并且可以根據用戶的實際需要定制優化軟件。

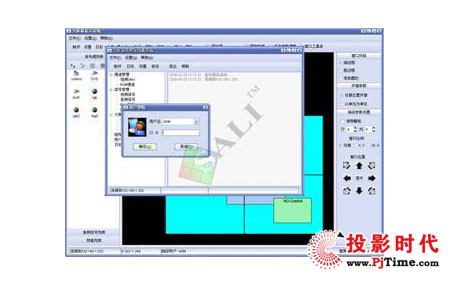

操作界面

　　該操控軟件可以對 SLDP 投影單元進行管理控制，調節投影單元色彩、亮度、對比度、圖像幾何位置、輸入通道、內置多畫面 PIP 拼接處理器等參數，以及管理大屏幕視頻、 RGB 窗口、網絡信號窗口、應用程序窗口等，能完成建立信號窗口、移動窗口、改變大小、切換信號源、窗口顯示信號參數的調整、關閉窗口、顯示方案的存儲和調用、遠程控制管理、預案時間計劃管理等功能。軟件采用全中文界面，圖形界面，操作簡單。

　　操控軟件可以同時控制管理大屏幕系統所涉及的第三方設備，如 RGB 切換矩陣、視頻切換矩陣、監控?cái)z像云臺等，以及與中控設備（ Crestron 、 AMX 、 etc. ）的無縫連接。

系統連接

　　其 C/S 結構模式使得與主控機連網的所有計算機用戶均可以成為大屏的操控用戶，只需簡單地在所使用的網絡終端上安裝相應的客戶端軟件，不用對用戶終端計算機做任何的改動，用戶使用本地的計算機就可以完成所授權的大屏操控功能，同時在本地計算機上能準確地顯示大屏信號顯示窗口布局和顯示內容。

　　操控系統具有用戶操作和管理功能，用戶的管理功能有添加用戶、刪除用戶、定義用戶操控級別、用戶操作記錄等，同時多個網絡用戶可以同時使用本地鼠標 / 鍵盤對大屏幕系統進行操控，并且在所有當前登錄的操作用戶顯示器上能鏡像顯示大屏幕顯示信號組合模式。系統能完整地記錄各個操作人員對大屏進行的所有操控動作和操控步驟。

　　隨機附有網絡系統工作站間的屏幕顯示共享軟件，實現任意工作站在大屏上共享顯示，并且通過網絡共享顯示，用大屏控制器的鼠標和鍵盤可以對工作站進行操作或協同操作。

　　提供二次開發模塊，用戶可以根據實際需要進行二次開發，滿足系統發展的需求。

箱體 與 屏幕

　  經驗豐富的 CAD 設計工程師加上先進的數控加工設備，以及特殊的屏幕生產工藝，為賽麗背投箱體和屏幕 (框)的品質提供了強有力的技術后盾。賽麗背投箱體和屏幕 (框) 生產設計采用標準的、一次反射式超薄結構，模塊化生產。

　　賽麗顯示單元箱體均采用鋁合金框架結構，外層涂有絕緣噴塑材料，表面光滑、平整，色調一致，顏色為亞光黑色，箱體拼接堆放簡單容易，無需特殊連接中間件，最大可疊放 8 層。

　　箱體內部安放了大屏系統的布線結構部件，可以保證大屏系統的所有連接線纜布線整齊，不外露，并且根據強弱電布線標準，在布線結構部件上有明確標示。

　　投影引擎幾何調整采用剛性六軸調節平臺，調整簡單，只需簡單的工具，其穩固的結構確保系統經過長時間的使用也不會發生圖像幾何形變。

　　屏幕墻底座采用與箱體同樣的生產工藝，可與背投箱體無縫連接，并且具有水平調節裝置。

　　箱體之間、底座之間以及箱體與底座之間的接地連接點采用接觸良好的連接接頭，保證接地電阻小于 0.2Ω 。

　　箱體內部具有擋光隔離結構 (全新設計)，將光學引擎與圖像顯示空間完全隔離，可以完全避免光學引擎的漏光對顯示圖像的影響。

　　屏幕可以為復合玻璃屏幕或樹脂屏幕，屏幕為框架式結構，其采用特殊的生產工藝，玻璃屏幕的表面顏色均勻、無眩光、無反射光、無形變，屏幕尺寸精確，拼接平整，并且其單邊物理縫小于 0.2mm ，屏幕表面無鉤釘或其它固定裝置。

典型解決方案

　　賽麗公司自1997年便潛心于大屏幕的設計與開發，經過十幾年的磨練，積累了豐富的工程經驗，并開發了完整的大屏幕系統解決方案，賽麗大屏幕系統解決方案遵循的原則是：先進性、高可靠性和穩定性、成熟性、可擴充性、可集成性。針對不同的用戶使用環境，可以提供一套功能強大、完全滿足使用要求、高度集成、并具有良好的性價比的系統方案，讓用戶能建設一套物有所值的大屏幕顯示系統。

　　在賽麗的大屏幕系統家族中，涵蓋了拼接顯示單元、投影光機內置拼接處理器 TriP ® 多層畫中畫拼接處理器、網絡多屏拼接控制器、矩陣系統、操控軟件系統、以及一體化密封箱體和投影箱體采用相同工藝生產的大屏幕墻底座。

• 拼接顯示單元：
  　　尺寸： 50″ ～ 100″
  　　分辨率： XGA （ 1024×768 ）～ SXGA + （ 1400×1050 ）
  　　投影燈泡：單燈和雙燈備份系統
  　　屏幕：國際著名品牌（ DNP ） ――BB 、 UCS 、 Beta ，樹脂屏幕或玻璃屏幕

• 網絡多屏拼接控制
  　　eLan 系列
  　　eLan Plus 系列

• 單元箱體和底座
  　　鋁合金密封一體化防塵設計，具有光學引擎漏光隔離結構
  　　采用與箱體相同工藝生產的鋁合金結構大屏幕墻底座

以下是SALI大屏幕顯示系統的一套典型解決方案：

　　在這套 4 × 3 的系統中，用戶的網絡信號通過 eLan （ Plus ）網絡多屏拼接控制器直接連網顯示，通過分辨率疊加技術，在大屏上可以以 4096 × 2304 （ 1024*4 × 768*3 ）的分辨率顯示用戶的超高分辨率圖形或表格數據（如 GPS 電子地圖、工業控制流程、大型數據表格、商業圖表等），顯示的圖像可作為整個大屏幕顯示系統的底層圖，并且通過分辨率疊加技術，使整個大屏幕系統成為一個超高分辨率的單一邏輯屏，使用鍵盤鼠標可輕松實現大屏的操作，同時在此基礎上可以以窗口方式顯示 RGB 信號和視頻信號。

　　用戶的 RGB 信號（計算機、筆記本等）通過 RGB 矩陣的切換分配，分別送到 eLan （ Plus ）網絡多屏拼接控制器的 RGB 處理模塊接口和顯示單元內置 TriP ® 多層畫中畫拼接處理器的 RGB 接口，通過 eLan （ Plus ）或 TriP ® 的處理，以窗口形式顯示在大屏幕上，顯示的 RGB 窗口可以任意移動、縮放、疊加等，可以單屏顯示也可整屏顯示，由于 eLan Plus 采用的是 獨立 RGB 數據傳輸總線技術， TriP ® 處理器對 RGB 信號的處理全部采用硬件完成，因而在大屏幕上顯示的 RGB 信號完全是實時顯示（刷新速度在 30 幀 / 秒以上），無任何的延時現象，顯示的 RGB 數量不受任何限制，在 4 × 3 的大屏上可同時顯示 24 個實時的 RGB 窗口。

　　用戶的視頻信號（如道路監控視頻、治安監控點視頻信號、電視會議視頻信號、有線電視信號、視頻展示臺、 DVD/VCD 等）通過視頻矩陣的切換分配，分別送到 eLan （ Plus ）網絡多屏拼接控制器的視頻處理模塊接口和顯示單元內置 TriP ® 多層畫中畫拼接處理器的視頻接口，通過 eLan （ Plus ）或 TriP ® 的處理，以窗口形式疊加顯示在大屏幕上，顯示的視頻窗口可以任意移動、縮放、疊加等，信號可以單屏顯示也可整屏顯示，由于 eLan Plus 采用的是 獨立 RGB 數據傳輸總線技術， TriP ® 處理器對 RGB 信號的處理全部采用硬件完成，因而在大屏幕上顯示的視頻信號完全是實時顯示（刷新速度在 30 幀 / 秒以上），無任何的延時現象，在 4×3 的大屏上可同時顯示 24 個實時的視頻窗口，通過采用多視頻窗口處理模塊（選項），顯示的視頻窗口數量可達 144 個。

　　同時系統可以直接與中控系統連接（ AMX 、 Crestron 等），通過中控系統的用戶操作觸摸面板直接調用大屏幕的顯示預案等。

　  系統的操作采用的是 C/S 結構方式，主控計算機可以完成大屏幕系統的所有功能操作，授權的網絡終端用戶根據授權級別，可以在網絡終端上通過本地鍵盤 / 鼠標完全授權對應的操作功能。

　　同時，本系統具有備份的顯示能力，即使在系統的網絡多屏拼接控制器發生故障的情況下，系統通過 RGB 矩陣、視頻矩陣結合顯示單元內置的 TriP ® 多層畫中畫拼接處理器，也可以在大屏幕上同時以窗口方式顯示 RGB 信號和視頻信號。

    本系統的顯著特點是：

　　全數字化
　　無縫拼接技術，拼縫小于 0.5mm
　　系統模塊化結構，擴展性好
　　獨創的內置 TriP ® 多層畫中畫拼接處理器，實時處理 RGB 信號和視頻信號
　　獨立的 RGB 數據處理傳輸總線技術保證 RGB 信號和視頻信號的實時行
　　先進的色彩平衡技術
　　簡單容易的系統維護和操作
　　系統良好的穩定性和可靠性以及成熟性
        ......
